Manual Científico y Guía de Ingeniería: Optimización del Monitoreo No Destructivo Mediante el Sistema Combinado UCA & SGSA según la Norma API 10B

En el panorama actual de la exploración y producción de hidrocarburos, la industria de los servicios petroleros se enfrenta a retos geológicos cada vez más complejos. Los pozos profundos, las formaciones de alta presión y alta temperatura (HPHT), y los entornos marinos ultraprofundos exigen un nivel de integridad estructural sin precedentes. Dentro de este contexto, la cementación de pozos ya no se considera una simple operación de bombeo de rutina, sino un proceso de ingeniería de precisión donde el aislamiento zonal definitivo es el único seguro contra catástrofes ambientales y financieras. Comprender la transición exacta de la lechada de cemento desde su estado inicial completamente líquido hasta convertirse en una barrera sólida impermeable es el pilar fundamental para mitigar los riesgos de migración de gas y fluidos de formación hacia el espacio anular. Tradicionalmente, la determinación de la resistencia a la compresión del cemento curado dependía de metodologías destructivas que implicaban romper físicamente probetas prismáticas o cilíndricas en prensas hidráulicas automáticas. Si bien este enfoque proporciona un dato estático final, adolece de limitaciones críticas: consume un tiempo excesivo, requiere un despliegue masivo de muestras idénticas, presenta un alto margen de error humano durante el desmolde y, lo más grave, es incapaz de registrar la evolución dinámica y continua del fraguado. Hoy en día, la adopción de tecnologías de evaluación no destructiva mediante ultrasonido ha revolucionado los laboratorios analíticos globales, permitiendo a los investigadores trazar con absoluta precisión matemática el comportamiento mecánico del cemento bajo las condiciones termobáricas reales del fondo del pozo.

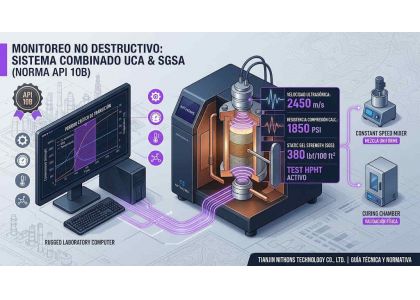

La innovación tecnológica más disruptiva y adoptada en los laboratorios de vanguardia es, sin duda, el Combined UCA & SGSA Analyzer, un sistema de instrumentación científica unificado que fusiona en una sola celda de presión las capacidades del Analizador Ultrasónico de Cemento (UCA) y el Analizador de Resistencia Estática del Gel (SGSA). El principio físico subyacente de este equipo se basa en la propagación de ondas acústicas de alta frecuencia a través de la matriz de cemento en evolución. A medida que la lechada pasa por las fases de hidratación, nucleación y crecimiento cristalino, la densidad del medio cambia drásticamente, lo que altera de forma directa la velocidad de tránsito del pulso ultrasónico. Al medir de forma continua estos microsegundos de viaje acústico y aplicar algoritmos de conversión avanzados calibrados bajo las directrices de la industria, el software del sistema calcula de manera instantánea la resistencia a la compresión equivalente en tiempo real. Esta recopilación ininterrumpida de datos elimina por completo los puntos ciegos operativos, permitiendo a los ingenieros de diseño de lechadas visualizar el perfil de fraguado completo en una sola pantalla, desde el momento en que el cemento ingresa a la celda hasta que alcanza su máxima madurez estructural días después.



Para apreciar el valor técnico de este análisis combinado, es imperativo desglosar el fenómeno de la transición del gel, un concepto crítico gobernado por la norma API 10B. Cuando una lechada de cemento cesa su movimiento después de ser colocada en el espacio anular, comienza a desarrollar una estructura de gel interna debido a las reacciones químicas iniciales. Durante este período intermedio, el cemento pierde gradualmente su capacidad de transmitir la presión hidrostática total que ejerce la columna de fluido hacia las paredes de la formación petrolera. Si la formación contiene gas de alta presión, este intentará abrirse paso a través de la lechada debilitada. El intervalo de tiempo en el que la resistencia estática del gel (SGS) se desarrolla desde los 100 lbf/100 ft² hasta alcanzar el umbral de seguridad de los 500 lbf/100 ft² se conoce técnicamente como el "período crítico de transición". Si este período es demasiado prolongado, las posibilidades de que ocurra una canalización severa de gas o agua aumentan exponencialmente, comprometiendo permanentemente la vida útil del activo y generando costos multimillonarios en operaciones de cementación correctiva o remediación secundaria. El sistema de análisis unificado permite medir de forma directa esta fuerza del gel mediante transductores especializados de torque y oscilación mecánica de baja amplitud, permitiendo a los formuladores de aditivos químicos ajustar los retardadores, aceleradores y agentes controladores de migración de gas hasta lograr una ventana de transición lo más estrecha y segura posible.



La precisión de un ensayo en el analizador combinado no depende únicamente del instrumento de medición final, sino de la rigurosidad con la que se ejecuta todo el flujo de trabajo previo dentro del laboratorio de control de calidad. La optimización matemática del proceso comienza inevitablemente con una preparación de la muestra que garantice una homogeneidad absoluta y una distribución molecular perfecta de los polímeros y extendedores líquidos o sólidos. Esto solo se puede lograr mediante el uso obligatorio de un Mezclador de Velocidad Constante avanzado. Este equipo secundario pero vital debe operar con perfiles de mezcla estandarizados por la API, girando típicamente a 4,000 rpm durante la adición inicial de los componentes y acelerando a un régimen estricto de 12,000 rpm para el cizallamiento definitivo. Un mezclado deficiente o ejecutado con licuadoras comerciales convencionales introduce variables incontrolables, como la incorporación excesiva de burbujas de aire atrapadas o la segregación prematura de las partículas pesadas de cemento, lo que falsearía por completo los datos de velocidad ultrasónica obtenidos posteriormente en la celda de análisis del módulo combinado.



Asimismo, para los laboratorios corporativos que manejan un flujo masivo de licitaciones y proyectos simultáneos, los perfiles de desarrollo de resistencia deben correlacionarse directamente con los estudios reológicos y cinéticos del fluido. Antes de someter la lechada al análisis de ultrasonido o resistencia estática del gel, los ingenieros deben determinar con exactitud el tiempo de bombeabilidad y el comportamiento reológico inicial bajo agitación dinámica constante. Esta caracterización fundamental se lleva a cabo dentro del tambor rotativo de un Consistómetro HTHP. Mientras que el consistómetro nos indica durante cuántas horas la mezcla se mantendrá en un estado de baja viscosidad (medido en unidades Bearden de consistencia o Bc) apto para ser bombeado a través de las bombas de alta presión de la plataforma, el analizador ultrasónico toma el relevo analítico justo en el momento en que cesa el movimiento. La integración cruzada de los datos de ambos instrumentos proporciona un mapa tridimensional perfecto de la física del fluido, permitiendo a las empresas de servicios petroleros globales certificar ante los departamentos de auditoría de los clientes estatales que la receta propuesta no fraguará prematuramente dentro de las tuberías de producción ni permanecerá líquida demasiado tiempo en el fondo del pozo.



Otro eslabón indispensable en la cadena de custodia analítica del cemento de pozos es la validación física de las propiedades a largo plazo mediante métodos convencionales complementarios. Aunque el análisis ultrasónico continuo disminuye drásticamente la dependencia de los ensayos mecánicos tradicionales, las normativas gubernamentales locales de muchos países productores exigen por ley realizar contrapresas y verificaciones cruzadas periódicas con muestras físicas curadas de manera estática. Para cumplir con esta exigencia regulatoria sin comprometer la repetibilidad del laboratorio, las probetas de cemento sobrantes del diseño deben ser introducidas y almacenadas con sumo cuidado en una Cámara de Curado de Cemento HTHP dedicada. Dentro de este entorno controlado, las muestras se someten a regímenes programados de temperatura y presión que imitan fielmente el gradiente geotérmico del yacimiento. Una vez cumplidos los ciclos de curado requeridos (que pueden variar desde 24 horas hasta 28 días para estudios de fatiga y durabilidad estructural), los bloques de cemento se extraen para ser ensayados en prensas destructivas, sirviendo como una línea base empírica inestimable para calibrar los coeficientes y las ecuaciones de correlación acústica cargadas en el software informático del sistema ultrasónico.



La recopilación automática de datos y la visualización gráfica digital que ofrecen los sistemas informáticos modernos integrados en estos instrumentos son herramientas vitales para la toma de decisiones críticas en tiempo real. En las operaciones de perforación contemporáneas, donde cada hora de tiempo muerto de la plataforma puede traducirse en pérdidas de cientos de miles de dólares, esperar un informe de laboratorio convencional que tarde días es una ineficiencia inaceptable. El software de control avanzado genera curvas algorítmicas que muestran simultáneamente la temperatura de la celda, la presión del sistema hidráulico, la velocidad del tránsito de la onda y la curva de resistencia calculada en unidades de PSI o Megapascales. Si durante la ejecución de una prueba de simulación se detecta que el cemento desarrolla resistencia de forma extremadamente lenta debido a una contaminación imprevista con fluidos de perforación base aceite o espaciadores químicos mal diseñados, el equipo técnico de ingeniería en tierra puede detener inmediatamente las operaciones logísticas en el campo, reformular la estrategia de aditivos en cuestión de horas y evitar un fracaso operativo de proporciones catastróficas en el pozo real.



La robustez y el diseño mecánico de hardware de los instrumentos analíticos son factores diferenciadores críticos cuando se opera en los entornos geográficos hostiles asociados a la industria del petróleo. Los componentes internos de la celda de presión, los transductores ultrasónicos de alta sensibilidad y los sistemas de sellado elastomérico deben estar construidos con aleaciones de acero inoxidable de grado aeroespacial y materiales exóticos resistentes a la corrosión por ácido sulfhídrico (H2S) y dióxido de carbono (CO2), subproductos comunes en la explotación de yacimientos maduros o reservorios de gas amargo. Además, el diseño debe incorporar sistemas de seguridad redundantes de última tecnología, tales como colectores de alivio de presión equipados con discos de ruptura certificados internacionalmente. Estos dispositivos de protección física garantizan que, ante cualquier anomalía térmica imprevista causada por una reacción exotérmica violenta del cemento acelerado o una falla en las resistencias eléctricas de calentamiento, la sobrepresión se libere de forma segura hacia las líneas de ventilación del laboratorio, protegiendo la integridad física de los técnicos científicos y resguardando la cuantiosa inversión de capital que representa el equipamiento general del laboratorio.



En Tianjin Nithons Technology Co., Ltd. nos dedicamos con pasión a la investigación, desarrollo y fabricación de instrumentación científica avanzada que redefine los límites de la precisión, la fiabilidad y la seguridad operativa en la industria petrolera mundial. Nuestras soluciones avanzadas de análisis combinados UCA y SGSA están fabricadas bajo los más estrictos controles de calidad de la ingeniería moderna y cumplen minuciosamente con todas las directrices establecidas por el Instituto Americano del Petróleo (API) en sus especificaciones técnicas de referencia. Al integrar nuestros ecosistemas de medición inteligentes en su infraestructura analítica, su organización no solo optimiza sus flujos de trabajo internos y reduce los costos operativos asociados al desperdicio de materiales, sino que establece una línea de defensa analítica definitiva e inquebrantable para el éxito seguro y sostenible de todas sus complejas operaciones de exploración y desarrollo de campo a nivel internacional.
