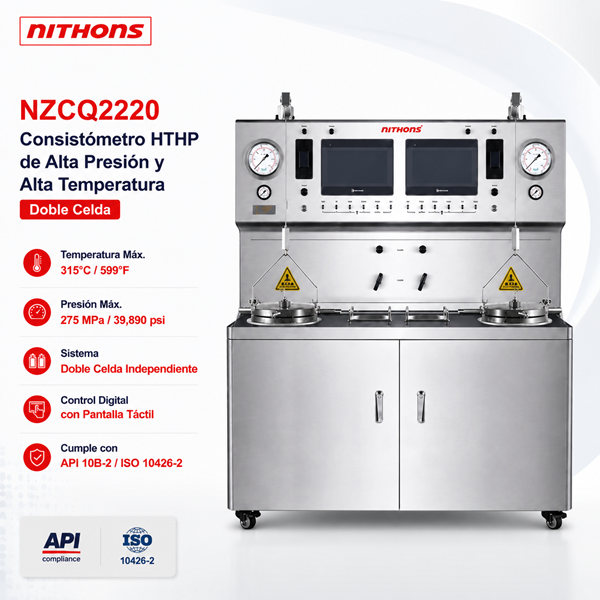

Consistómetro de Alta Presión y Alta Temperatura de Doble Celda NZCQ2220 (275 MPa)

El consistómetro de alta presión y alta temperatura (HTHP) de doble celda NZCQ2220 es un instrumento analítico de grado de investigación diseñado para la simulación precisa de las condiciones reológicas y la determinación del tiempo de espesamiento de las lechadas de cemento en operaciones de perforación y completación de pozos petroleros ultra profundos. Fabricado bajo el estricto cumplimiento de la normativa API Spec 10 e ISO 10426, este sistema permite someter simultáneamente dos muestras independientes a presiones hidrostáticas extremas de hasta 275 MPa (40,000 psi) y perfiles térmicos avanzados, optimizando el rendimiento operativo de los laboratorios de control de calidad y desarrollo de fluidos de perforación.

1. Arquitectura de Doble Celda en Ensayos de Alta Presión

La evaluación del comportamiento de las lechadas de cemento bajo condiciones HPHT críticas requiere una reproducibilidad de datos absoluta. En los flujos de trabajo tradicionales de los laboratorios petroleros, la ejecución de pruebas en paralelo o la verificación de un grupo de control requería la operación de dos consistómetros independientes. Esta metodología introduce variables de error inter-instrumental debido a micro-desviaciones térmicas entre diferentes sensores y termopares. El modelo NZCQ2220 resuelve este desafío metodológico mediante la integración de dos cámaras de presión cilíndricas completamente independientes dentro de una única estructura de control unificada.

Cada celda de alta presión está mecanizada a partir de aleaciones de acero forjado de ultra alta resistencia, capaces de soportar ciclos continuos de fatiga mecánica a 275 MPa. El diseño de doble celda permite a los ingenieros de fluidos ejecutar dos protocolos de prueba completamente diferentes o idénticos en paralelo. Mientras la Celda A evalúa una formulación base, la Celda B puede probar el impacto de dosis críticas de cementing additives retardadores bajo las mismas condiciones termobáricas del fondo del pozo. Esta configuración reduce a la mitad el tiempo de caracterización reológica de los sistemas de cemento y elimina la incertidumbre de los datos correlativos.

2. Control Digital Mediante PLC y Pantalla Táctica HMI

La gestión segura y precisa de una presión de confinamiento de 275 MPa exige un sistema de automatización industrial de alta velocidad. El consistómetro NZCQ2220 reemplaza los antiguos e imprecisos sistemas de control analógico y secuencias de válvulas manuales por un núcleo de automatización digital basado en un controlador lógico programable (PLC Siemens / Panasonic). Este procesador central ejecuta algoritmos de control predictivo PID de bucle cerrado que regulan el funcionamiento de las bombas de intensificación neumática-hidráulica y los sistemas de alivio de presión en milisegundos, garantizando que el gradiente de presurización siga estrictamente las especificaciones de diseño sin sobreimpulsos (overshoots) que puedan alterar la hidratación temprana del cemento.

La interfaz de usuario principal se consolida en una pantalla táctil industrial de alta definición (touchscreen HMI). A través de esta interfaz digital, el operador puede programar perfiles de temperatura y presión complejos con múltiples rampas y períodos de mantenimiento. El touchscreen HMI muestra en tiempo real gráficos duales superpuestos de la temperatura del aceite de la celda, la temperatura interna de la lechada de cemento, la presión del sistema y el desarrollo de las unidades de consistencia (Bc) para ambas cámaras. Toda la información de la prueba se registra digitalmente en una memoria interna de alta capacidad y puede ser exportada a sistemas LIMS a través de puertos Ethernet, garantizando la trazabilidad de los datos exigida por las empresas operadoras internacionales.

3. Cinética de Hidratación y Control de Consistencia a Presión Extrema

A profundidades que requieren presiones de 275 MPa, el comportamiento fisicoquímico del cemento se altera significativamente. La presión hidrostática extrema acelera la disolución iónica inicial de las fases del clinker, alterando las etapas iniciales de la formación del gel de silicato de calcio hidratado (C-S-H). Para comprender esta cinética, el potenciómetro interno del consistómetro HTHP de doble celda NZCQ2220 mide de forma continua la resistencia al corte de la lechada a medida que el vaso contenedor gira a una velocidad estricta de 150 RPM ± 2 RPM, según lo estipulado por la API. La señal mecánica se traduce instantáneamente en unidades de consistencia de Bearden (Bc).

El control térmico riguroso es indispensable durante esta fase. El NZCQ2220 utiliza resistencias eléctricas cilíndricas de alta potencia distribuidas uniformemente alrededor del cuerpo de cada celda de presión. El algoritmo PID del PLC calcula la potencia exacta requerida para cumplir con las tasas de calentamiento exigidas por el gradiente geotérmico simulado del pozo. Al mantener una estabilidad térmica óptima, el instrumento permite identificar con precisión milimétrica el llamado "tiempo de transición" de la lechada (el período crítico en que la consistencia aumenta de 30 Bc a 100 Bc), dato fundamental para que los ingenieros de diseño eviten la migración de gas en el espacio anular durante el fraguado.

4. Ingeniería de Seguridad y Componentes de Grado Premium

La operación continua a presiones de 275 MPa (40,000 psi) representa un riesgo potencial intrínseco si no se cuenta con los factores de seguridad de ingeniería adecuados. El consistómetro NZCQ2220 está construido dentro de un chasis de acero estructural reforzado que actúa como un escudo de contención balística a prueba de explosiones. El panel frontal protege completamente al operador de cualquier falla mecánica en los componentes sometidos a alta presión. Adicionalmente, el software del PLC integra un sistema de enclavamiento lógico y alarmas de seguridad por sobrepresión o sobretemperatura que cortan automáticamente el suministro de energía y desactivan los calentadores en caso de que las variables superen los límites críticos de diseño.

Para asegurar la confiabilidad a largo plazo y reducir la tasa de fallas catastróficas, Nithons utiliza exclusivamente componentes de grado premium internacional en las líneas de fluidos de ultra alta presión del NZCQ2220. El sistema integra válvulas de aguja, tuberías de pared gruesa y accesorios de conexión rápida de la prestigiosa marca estadounidense HIP (High Pressure Equipment Company). Las bombas neumáticas de presurización hidráulica secundaria provienen de marcas líderes globales como SC Hydraulic Engineering, lo que garantiza una entrega de presión constante, un desgaste mínimo de los sellos dinámicos de los pistones y una vida útil operativa que supera ampliamente a los componentes genéricos del mercado.

5. Flujo de Trabajo Eficiente y Mantenimiento Simplificado

Uno de los mayores problemas operativos en los laboratorios de cementación petrolera es el tiempo de inactividad del equipo debido a las tareas de limpieza posteriores a la prueba. Cuando la lechada alcanza las 100 Bc, el cemento ha iniciado su fase de fraguado rápido, y cualquier residuo no retirado puede obstruir las líneas de alta presión o dañar permanentemente el mecanismo del potenciómetro. El consistómetro NZCQ2220 soluciona este cuello de botella operativo mediante un diseño de distribución de tuberías optimizado que permite un lavado rápido y un sistema de limpieza asistida sin necesidad de un desmontaje complejo del cuerpo de la celda de presión.

Inmediatamente después de finalizar el ensayo, el operador activa el sistema de enfriamiento rápido basado en un enfriador de aluminio fundido integrado de alta eficiencia. Este mecanismo hace circular agua de refrigeración a través de canales internos optimizados en el cuerpo de la celda, logrando reducir la temperatura del aceite de manera exponencial. La rápida disipación térmica permite una descompresión segura del sistema en pocos minutos, evitando que los polímeros y los aditivos químicos residuales de la lechada queden adheridos a las paredes internas del vaso de prueba. Este enfoque reduce el tiempo de preparación entre ensayos en un 40%, permitiendo a los laboratorios industriales procesar un mayor volumen de muestras diarias.

6. Viabilidad Financiera y Optimización del Retorno de Inversión (ROI)

Para las empresas de servicios petroleros y los institutos de investigación geológica, la gestión eficiente del espacio de laboratorio y del presupuesto de capital (CAPEX) es una prioridad estratégica. Instalar dos consistómetros HTHP individuales de 275 MPa no solo duplica la inversión inicial en equipamiento, sino que también exige el doble de espacio físico en las costosas mesas de trabajo de laboratorios certificados, además de duplicar los requisitos de infraestructura eléctrica, líneas de suministro de aire comprimido seco y sistemas de extracción de calor. El diseño consolidado del NZCQ2220 proporciona la capacidad analítica exacta de dos instrumentos independientes dentro del espacio físico de uno solo.

Desde la perspectiva del costo total de propiedad (TCO), el modelo de doble celda de Nithons minimiza los gastos operativos a largo plazo (OPEX). Al centralizar la automatización en un único controlador de PLC y una sola pantalla touchscreen HMI, los procedimientos de calibración anual obligatorios según las normativas API se simplifican significativamente. Las tareas de actualización de software y el mantenimiento preventivo del sistema de adquisición de datos se realizan en un solo nodo central. Además, la modularidad del NZCQ2220 asegura que si una de las cámaras de prueba requiere un reemplazo rutinario de sellos o mantenimiento preventivo, la celda adyacente puede continuar operando con total normalidad, garantizando que el laboratorio nunca detenga su soporte técnico a las operaciones de perforación en campo.

7. Aplicación en el Diseño de Lechadas para Pozos de Gran Complejidad

Los datos de consistencia generados por el consistómetro HPHT NZCQ2220 son indispensables para alimentar los modelos matemáticos y softwares de simulación de cementación hidráulica en formaciones geológicas complejas. La caracterización precisa de la reología del cemento bajo una presión hidrostática de 275 MPa permite a los ingenieros predecir con exactitud las presiones de fricción en el espacio anular durante el bombeo y evitar la fractura prematura de formaciones con ventanas operacionales estrechas.

Asimismo, la estabilidad y la sensibilidad del potenciómetro integrado en el NZCQ2220 permiten evaluar de forma crítica la compatibilidad química entre los cementos Portland estándar y los sistemas avanzados de aditivos para el control de la migración de gas, Extendedores de Densidad y polímeros de control de pérdida de fluido bajo condiciones térmicas extremas. Al simular fielmente el entorno mecánico del pozo real, este instrumento reduce drásticamente el riesgo de fallas catastróficas en la integridad del revestidor, asegurando un sello zonal hermético y duradero durante toda la vida útil productiva del pozo de petróleo o gas.
