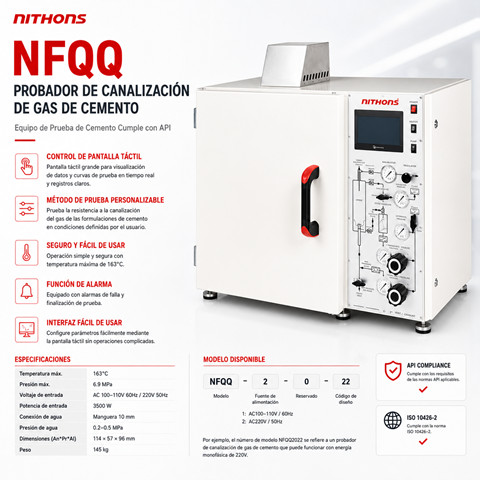

Sistema Automatizado de Evaluación y Ensayo de Migración de Gas en Cemento Serie NFQQ

El analizador de migración de gas de la serie NFQQ es un instrumento analítico de alta tecnología y rango crítico diseñado para evaluar de forma cuantitativa el potencial de canalización, flujo preferencial e invasión de gas de formación (Gas Migration / Gas Channelling) en lechadas de cemento durante su fase de transición de líquido a sólido. Desarrollado bajo los lineamientos mecánicos más rigurosos del American Petroleum Institute (especificamente API Spec 10B y reportes técnicos de aislamiento zonal), este sistema avanzado permite a los ingenieros de laboratorios petroleros modelar dinámicamente las complejas variables de presión y temperatura de fondo de pozo (HPHT) para certificar la estanqueidad neumática de las barreras cementicias antes de su aplicación en campo.

Durante el proceso de fraguado de una lechada de cemento en el espacio anular de un pozo petrolero o de gas, existe un intervalo de tiempo crítico conocido como "período de transición" (Transition Period). En esta ventana termodinámica, el cemento pierde su capacidad de comportarse como un fluido hidrostático puro (dejando de transmitir la presión total de la columna hacia la formación) pero aún no ha desarrollado la resistencia mecánica estructural suficiente para bloquear de forma física la intrusión de los fluidos del yacimiento. Si la presión porosa del gas de formación supera la presión interna decreciente de la lechada en este lapso, el gas se abrirá paso de forma destructiva creando micro-canales y trayectorias de flujo que arruinarán el aislamiento zonal. El modelo NFQQ es la herramienta definitiva para evaluar la eficiencia de los polímeros látex anti-气窜 y aditivos densificantes diseñados para anular este peligro operativo.

1. Arquitectura de Simulación de Carga Hidrostática Decreciente y Servocontrol de Presión

El principio analítico de la serie NFQQ radica en su celda de ensayo HPHT especializada, donde la probeta de lechada de cemento es sometida a una simulación de fuerzas mecánicas contrapuestas. El sistema recrea la presión de formación inyectando gas inerte (Nitrógeno o Helio) por la sección inferior del espécimen a través de un regulador servocomandado de precisión molecular. En paralelo, en la sección superior se simula la presión de la columna hidrostática del pozo. A medida que el cemento comienza a hidratarse y a desarrollar su fuerza de gel estática (Static Gel Strength), el sistema automatizado disminuye de forma controlada la presión hidrostática transmitida, emulando la pérdida de soporte real que experimenta el cemento en el espacio anular anular del pozo real.

Esta coreografía mecatrónica de fluidos de alta presión está orquestada al 100% por un controlador lógico programable industrial de velocidad de barrido ultra-rápida (PLC Siemens), el cual interactúa de forma directa con transmisores de presión digitales redundantes y válvulas modulantes neumáticas de respuesta instantánea. El operador programa los gradientes y las curvas de simulación en una pantalla táctil industrial de gran tamaño (touchscreen HMI). El PLC ajusta de forma autónoma la presión diferencial en función de la evolución del fraguado, detectando con exactitud matemática el momento exacto en que el frente de gas rompe la barrera del cemento o si, por el contrario, la fórmula resiste de manera estanca el empuje del hidrocarburo.

2. Instrumentación Micro-Flujo Másico y Monitoreo Térmico Avanzado de Transición

Para diagnosticar de manera científica la gravedad de un proceso de气窜 (canalización gaseosa), no basta con saber si el gas atravesó el cemento; es vital cuantificar el volumen neto y la velocidad de dicha migración. Para ello, el NFQQ integra medidores de flujo térmico másico digital (Mass Flow Meters) calibrados para micro-rangos de flujo gaseoso. Si el gas logra fracturar las estructuras capilares tempranas del cemento en gel, el software registra en milisegundos la tasa de escape neto en la sección superior del equipo, permitiendo clasificar la severidad del fallo según estándares internacionales (desde micro-migración imperceptible hasta canalización catastrófica continua).

Debido a que la cinética de hidratación del cemento de perforación es altamente sensible a la temperatura, el bloque contenedor de la celda NFQQ cuenta con camisas de calefacción por resistencias eléctricas de inducción magnética combinadas con un sistema de enfriamiento rápido por agua. El algoritmo PID de lazo cerrado del PLC Siemens monitorea la temperatura mediante un sensor doble PT100 inmerso en la camisa de control, garantizando que el perfil térmico se mantenga estable a lo largo de ensayos que pueden prolongarse por más de 24 horas continuas, manteniendo una estabilidad analítica estricta de ±0.1°C para evitar alteraciones en los tiempos de fraguado de los polímeros evaluados.

3. Válvulas de Retención de Alta Estanqueidad y Protocolos de Seguridad Activa

El manejo simultáneo de lodos en transición de fase, altas temperaturas y gas comprimido a altas presiones diferenciales exige medidas de seguridad física de grado militar. La serie NFQQ está construida dentro de un gabinete de acero estructural cerrado que actúa como un escudo de contención contra fragmentos o descargas accidentales. Las líneas de gas y fluidos incorporan válvulas de aguja de alta presión y acoplamientos rápidos de seguridad que impiden la apertura manual de la celda si el lazo interno conserva remanentes de presión hidrostática o neumática, protegiendo la integridad física del operario de laboratorio.

La interfaz del software en el touchscreen HMI dispone de una lógica de enclavamiento de seguridad cruzada (Safety Interlock). Si los sensores digitales registran una anomalía operativa, como un incremento fuera de control en la presión del gas de formación o una interrupción en el suministro de agua de enfriamiento de los sellos de la celda, el PLC Siemens activa de inmediato una rutina de despresurización de emergencia automática (ESD), desviando el Nitrógeno gaseoso hacia las líneas de venteo traseras y cortando la energía eléctrica de la camisa de calentamiento de forma instantánea, desplegando el código de falla explícito en la pantalla gráfica.

4. Digitalización Total y Compatibilidad LIMS para Certificación de Pozos

En la industria petrolera moderna, la validación de un diseño de lechada de cemento para pozos críticos (como los de aguas profundas o almacenamiento de CO2) requiere un soporte documental exhaustivo e inalterable. El sistema NFQQ de Nithons está diseñado bajo un paradigma de conectividad total. Sus módulos de adquisición registran de forma continua múltiples canales analógicos en paralelo: tiempo de ensayo, temperatura de la muestra, presión de gas inferior, presión de confinamiento porosa superior, pérdida de carga hidrostática acumulada y volumen neto de flujo másico fugado.

A través de su puerto Ethernet RJ45 nativo, toda la matriz de datos y los gráficos de regresión del comportamiento del cemento durante su período crítico de transición pueden ser transmitidos de forma directa a estaciones de trabajo externas o integrados fluidamente en los sistemas de gestión de información de laboratorio de las corporaciones (LIMS). Esto permite generar reportes técnicos automatizados con firmas digitales conformes a las auditorías estatales de seguridad ambiental, certificando que la receta de cemento analizada es técnicamente idónea para bloquear el gas y garantizar la vida útil operativa del activo petrolero a largo plazo.

---

5. ¿Por qué elegir el analizador de migración de gas NFQQ? (WHY)

* Simulación Fiel del Periodo de Transición Crítico: Su tecnología servocomandada replica de forma milimétrica la pérdida de presión hidrostática que sufre la lechada de cemento al gelificarse en el pozo, permitiendo capturar el instante exacto de la invasión gaseosa.

* Cuantificación de Fugas por Flujo Másico: El uso de transductores de flujo térmico digital de alta precisión elimina las estimaciones visuales ambiguas, ofreciendo datos exactos en cc/min de la capacidad de sello de la lechada de cemento evaluada.

* Enfoque Directo en Formulación Anti-气窜: Es el instrumento estándar indispensable para el control de calidad y la optimización de dosis de aditivos bloqueadores de gas de última generación, reduciendo a cero los costos por reparaciones de固井 fallidas en campo.

---

6. Preguntas Frecuentes sobre la Serie de Gas Migration NFQQ (FAQ)

¿Cuál es la diferencia técnica fundamental entre los datos que entrega el permeámetro de gas NSTJ3022 y este analizador de migración NFQQ?
El NSTJ3022 evalúa la permeabilidad estática en muestras de cemento que ya han fraguado y se han transformado en un sólido duro o tapón cilíndrico (matriz sólida). En contraste, el analizador NFQQ evalúa el comportamiento reológico dinámico y tridimensional de la lechada mientras esta se encuentra cambiando de fase (período de transición líquido-gel-sólido), que es exactamente el momento donde el pozo petrolero es más vulnerable a sufrir una catástrofe por canalización de gas. Ambos equipos se complementan para un análisis total del cemento de perforación.

¿Se puede simular el comportamiento de cementos espumados o lechadas ultraligeras en la celda del NFQQ?
Sí, por completo. La celda de alta resistencia del modelo NFQQ y sus puertos de inyección están optimizados para contener y evaluar lechadas convencionales, sistemas de cemento cargados con micro-esferas y sistemas de cemento espumado con burbujas de Nitrógeno estabilizadas. El sistema de sellado mecánico superior previene la segregación artificial de las burbujas durante la fase de calentamiento, asegurando que el análisis de resistencia contra la migración gaseosa refleje la microestructura real del cemento espumado.

¿Qué tipo de mantenimiento preventivo crítico requiere el NFQQ para evitar que las líneas de inyección de gas se obstruyan con cemento fraguado?
Debido a que el ensayo involucra cemento en estado líquido que luego solidifica bajo alta presión, la limpieza inmediata post-ensayo es obligatoria. El NFQQ está configurado con un sistema de purga inversa de alta velocidad y filtros porosos microporosos de aleación especial en los tapones de inyección de gas. Al finalizar el ensayo y retirar el núcleo de cemento, el operador debe activar el ciclo de soplado neumático del software para desalojar cualquier residuo de lodo o humedad antes de que el cemento comience su endurecimiento secundario en los canales internos, garantizando una disponibilidad operativa permanente.
