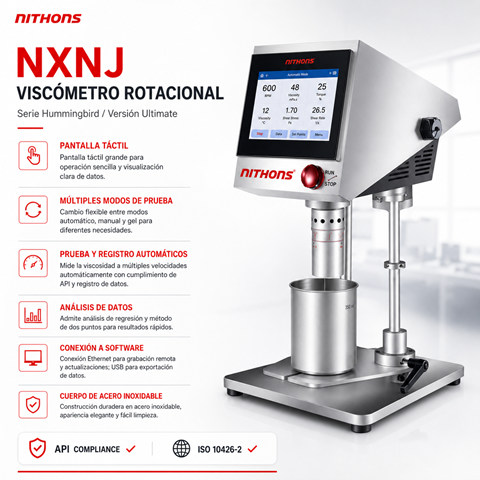

Viscosímetro Rotacional de Servicio Pesado (Heavy-Duty) para Fluidos de Alta Densidad NXNJ

El viscosímetro rotacional de servicio pesado de la serie NXNJ es el instrumento de caracterización reológica más robusto de la industria petrolera, diseñado específicamente para soportar las severas demandas mecánicas de los laboratorios de fluidos de alta productividad y operaciones de campo continuas. Desarrollado en estricta conformidad con las normativas internacionales del American Petroleum Institute, incluyendo las especificaciones API RP 13B-1/2, API Spec 10 y el estándar ISO 10426, este sistema automatizado "Heavy-Duty" está optimizado para analizar lodos de perforación densificados de base agua o base aceite (OBM) y lechadas de cemento con un contenido de fase sólida extremadamente elevado.

En proyectos de perforación de pozos profundos, ultra-profundos o de alta presión y alta temperatura (HPHT), el uso de fluidos con altas concentraciones de agentes densificantes pesados (como la barita, hematita o galena) es obligatorio para contrarrestar las presiones geológicas del subsuelo. Los viscosímetros convencionales de laboratorio suelen sufrir de sobrecalentamiento del motor, desviaciones por fatiga en los resortes de torsión o atascos microscópicos debido al desgaste abrasivo de los sólidos gruesos en suspensión. La serie NXNJ resuelve esta limitación mediante un rediseño estructural integral que incorpora un motor síncrono industrial de torque extendido y un eje de transmisión reforzado, garantizando mediciones estables de esfuerzo de corte (Shear Stress) bajo perfiles de fricción extrema que inhabilitarían a los equipos estándar.

1. Motorización de Torque Extendido y Estabilización Dinámica de Lazo Cerrado

El pilar de la ingeniería del modelo NXNJ es su unidad de potencia reforzada. Utiliza un motor digital de pasos de grado industrial con una capacidad de torque un 200% superior a la de los modelos estándar de mesa. Controlado dinámicamente por un controlador lógico programable avanzado (PLC Siemens), el sistema implementa un algoritmo de compensación de corriente activa. Cuando el rotor se sumerge en un fluido tixotrópico pesado y la resistencia al giro aumenta bruscamente a 600 rpm, el PLC detecta la micro-desaceleración en nanosegundos e incrementa la potencia del motor para mantener la velocidad angular exacta con una precisión matemática de ±0.01 rpm.

La operación se controla desde una pantalla táctil gráfica industrial sellada (touchscreen HMI), cuya membrana exterior ha sido tratada químicamente para resistir el contacto con hidrocarburos y lodos base diésel sin degradarse. Con un solo toque, el operador puede seleccionar el modo de barrido automatizado API. El NXNJ ejecuta la secuencia descendente reglamentaria registrando los valores de torque de forma digital y calculando de manera directa e instantánea la Viscosidad Plástica (PV), la Viscosidad Aparente (AV) y el Punto Cedente (Yield Point - YP) bajo modelos reológicos no-newtonianos, desplegando las curvas matemáticas con absoluta claridad visual.

2. Metalurgia Endurecida Antiarasiva y Geometría R1-B1 de Alta Resistencia

El flujo continuo de sólidos abrasivos como la barita a altas velocidades de rotación actúa como un esmeril mecánico sobre los componentes de medición. Para garantizar una precisión dimensional inalterable a lo largo de los años, el conjunto del rotor (R1) y el bob (B1) de la serie NXNJ está fabricado en acero inoxidable de grado de instrumentación médica endurecido mediante tratamientos térmicos de nitruración superficial, alcanzando una dureza excepcional superior a los 55 HRC. Este blindaje metalúrgico evita que el impacto continuo de las micropartículas raye las paredes de los cilindros coaxiales, manteniendo la holgura (gap) geométrica estándar API de 1.17 mm perfectamente constante.

El sistema de detección de torque abandona los delicados mecanismos flotantes de suspensión para adoptar un eje central reforzado apoyado sobre rodamientos cerámicos de ultra-baja fricción y alta capacidad de carga radial. El transductor optoelectrónico de alta resolución digitaliza la fuerza de cizalla de forma directa, eliminando el error mecánico de diales vibratorios y aislando el resorte de torsión de los impactos destructivos que ocurren cuando se prueban fluidos densos con grumos de arcilla mal dispersos o aditivos poliméricos de alta masa molecular.

3. Ruptura de Geles Extremos y Modelado de Fluidos Altamente Cargados

En fluidos de perforación pesados, la resistencia al gel acumulada tras periodos de reposo prolongados (10 minutos o más) puede ser extraordinariamente elevada, requiriendo un torque de arranque masivo para romper la estructura estática de la arcilla bentonítica. El viscosímetro NXNJ maneja esta exigencia de forma automatizada y segura. Gracias a su reserva de torque y su lógica programada en el PLC Siemens, el equipo ejecuta el ensayo de Esfuerzo de Gel (Gel Strength) a 3 rpm aplicando una rampa de aceleración controlada libre de impulsos elásticos parásitos, capturando de forma digital el pico máximo de ruptura real del gel inicial (10 segundos) y del gel estático (10 minutos).

Los datos obtenidos son procesados mediante el paquete de software de reología avanzada integrado en el instrumento. El sistema no solo realiza el cálculo lineal tradicional de Bingham Plastic, sino que computa de forma nativa ajustes matemáticos avanzados mediante ecuaciones no lineales para los modelos de Ley de Potencia (Power Law) y Herschel-Bulkley. Esto proporciona a los ingenieros de fluidos de perforación los coeficientes exactos de consistencia (K) y comportamiento de flujo (n), indispensables para predecir con exactitud el comportamiento hidráulico y las caídas de presión en las secciones críticas del pozo.

4. Copa Térmica Blindada de Seguridad y Limpieza Simplificada

El control de temperatura durante el ensayo reológico en fluidos densos es una variable crítica debido a que la fricción interna genera calor exotérmico por cizalla. El NXNJ incluye una copa de calentamiento termostática (Heating Cup) de alta potencia con blindaje exterior de aislamiento térmico. El controlador PID integrado regula la temperatura de la muestra de forma milimétrica (típicamente a 65°C / 150°F según requerimientos API), monitoreada por un sensor de inmersión de platino de alta velocidad que evita la degradación térmica localizada del polímero bajo análisis.

Considerando que los lodos pesados base aceite son extremadamente difíciles de remover una vez secos, la ergonomía de limpieza de la serie NXNJ ha sido simplificada al máximo. El mecanismo de fijación del rotor adopta un diseño de acoplamiento rápido ranurado que permite retirar el cilindro exterior con una sola mano en segundos, exponiendo el bob para su lavado directo con solventes orgánicos o agua a presión. El cuerpo de la máquina posee un recubrimiento de pintura de polvo epóxico curada al horno con grado de protección industrial sellado, lo que permite limpiar las salpicaduras de lodo de la carcasa de manera directa, garantizando la higiene y preservación del activo a lo largo de su extensa vida útil.

---

5. ¿Por qué elegir el viscosímetro de servicio pesado NXNJ? (WHY)

* Torque Industrial Sin Atascos: Su motor sobredimensionado y su transmisión reforzada permiten analizar fluidos con altas concentraciones de sólidos pesados y lodos de alta densidad (más de 2.5 g/cm³) sin perder velocidad ni sufrir sobrecalentamiento.

* Longevidad Mecánica contra la Abrasión: Los rotores y bobs tratados mediante nitruración superficial resisten el desgaste erosivo continuo provocado por partículas abrasivas como la barita y hematita, manteniendo la calibración geométrica intacta por más tiempo.

* Diseño Blindado para Entornos Hostiles: Con rodamientos cerámicos sellados y una interfaz de usuario (touchscreen HMI) resistente a hidrocarburos, es el equipo definitivo para trabajar de forma continua (24/7) en laboratorios de refinerías y plataformas de perforación de alta intensidad.

---

6. Preguntas Frecuentes sobre la Serie Heavy-Duty NXNJ (FAQ)

¿En qué se diferencia técnicamente el modelo NXNJ del modelo automatizado estándar NXNQ de Nithons?
Mientras que el NXNQ es ideal para laboratorios convencionales que procesan fluidos estándar o lechadas reológicas típicas, el NXNJ es una versión "Heavy-Duty". El NXNJ cuenta con un motor industrial con el doble de capacidad de torque, un eje de transmisión robusto apoyado en rodamientos cerámicos y cilindros coaxiales endurecidos superficialmente contra la abrasión de sólidos gruesos. Es el equivalente industrial diseñado para lodos muy densos y jornadas de trabajo ininterrumpidas.

¿Cómo afecta la alta carga de sólidos al cálculo de la Viscosidad Plástica (PV) y cómo ayuda el NXNJ a mitigar este efecto en la lectura?
Los lodos con alto contenido de sólidos experimentan una alta fricción mecánica interna, lo que eleva significativamente el valor de la PV. Si el motor del viscosímetro es débil, esta fricción causará fluctuaciones en las RPM, arrojando datos falsos. El lazo cerrado comandado por el PLC Siemens del NXNJ inyecta potencia adicional al motor de forma instantánea para mantener la velocidad angular perfectamente plana a 600 y 300 rpm, asegurando que la PV calculada sea el reflejo real de la reología del fluido.

¿Qué tipo de mantenimiento preventivo especial requiere el sistema de rodamientos del NXNJ debido al uso constante de lodos base aceite corrosivos?
Prácticamente ninguno. Al incorporar rodamientos cerámicos híbridos sellados de fábrica, el mecanismo interno está completamente blindado contra el ingreso de fluidos corrosivos, aceites diésel o micro-polvos abrasivos de barita. El único mantenimiento requerido consiste en la limpieza básica externa del eje de transmisión después de cada ensayo y la verificación anual de calibración con aceites patrón certificados según las directrices de la API.
