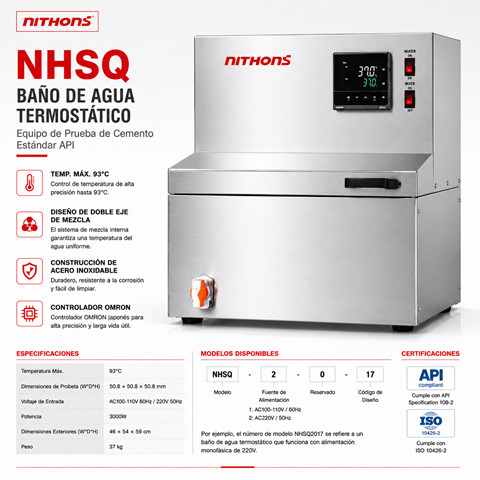

Baño de Agua Termostático de Alta Temperatura para Curado de Cemento Petrolero NHSQ

El baño de agua de alta temperatura para curado de la serie NHSQ es un sistema de acondicionamiento térmico estático de grado industrial, desarrollado específicamente para laboratorios de cementación petrolera que requieren simular los gradientes térmicos elevados de pozos de profundidad media a presión atmosférica. En estricto cumplimiento de los criterios operativos estipulados por las normativas API Spec 10, API RP 10B-2 y la norma ISO 10426, este instrumento proporciona un entorno líquido de alta temperatura regulado con precisión milimétrica. Es el equipo fundamental para el curado intermedio de probetas cúbicas de 2 pulgadas y cilindros reológicos destinados a ensayos destructivos posteriores de resistencia a la compresión, permitiendo validar la efectividad de los cementing additives retardadores o aceleradores bajo perfiles térmicos estables y continuos.

En el flujo analítico rutinario de un laboratorio de fluidos de perforación y cementos, no todas las secciones del pozo requieren la aplicación combinada de presiones hidrostáticas extremas para evaluar el fraguado. Sin embargo, el calor geotérmico siempre está presente. Elevar la temperatura del agua de inmersión de forma controlada estimula la disolución y la cinética de hidratación del silicato tricálcico (C3S) de manera homogénea. El modelo NHSQ ofrece una alternativa de alta eficiencia y bajo costo operativo frente a las costosas cámaras de curado HTHP, permitiendo procesar lotes masivos de muestras a temperaturas de hasta 99°C bajo una presión atmosférica constante, garantizando la repetibilidad científica necesaria para certificar los diseños de lechada antes de su bombeo en campo.

1. Sistema de Calefacción Blindada y Control Predictivo PID por PLC

El desafío técnico principal al operar un baño de agua a temperaturas cercanas al punto de ebullición radica en contrarrestar las pérdidas de calor por evaporación y evitar las oscilaciones térmicas que pueden alterar el tiempo de fraguado inicial del cemento. La serie NHSQ neutraliza estas variables físicas mediante la integración de un juego de resistencias eléctricas blindadas de inmersión fabricadas en acero inoxidable de alta densidad térmica. Este sistema de calentamiento es gobernado directamente por un controlador lógico programable industrial (PLC Siemens o Panasonic de velocidad ultra rápida), el cual ejecuta un algoritmo de control PID de lazo cerrado que modula la entrega de potencia eléctrica en tiempo real, manteniendo la temperatura interna con una estabilidad analítica de ±0.2°C.

La interfaz operativa del instrumento está completamente centralizada en una pantalla táctil industrial a color (touchscreen HMI) de alta definición. Desde este panel digital, los ingenieros y técnicos de laboratorio pueden programar curvas de temperatura con rampas complejas de calentamiento y periodos de retención prolongados que abarcan desde unas pocas horas hasta varias semanas consecutivas. El software embebido en el touchscreen HMI adquiere continuamente los datos del termopar de referencia, desplegando gráficos térmicos en tiempo real y almacenando registros históricos encriptados que pueden exportarse a computadoras centrales mediante redes Ethernet, garantizando la trazabilidad exigida por las normativas de calidad internacionales.

2. Homogeneidad Hidrodinámica por Circulación Forzada y Metalurgia AISI 304

Para asegurar que cada cubo de cemento colocado dentro del baño experimente exactamente las mismas condiciones térmicas de acuerdo con el protocolo API, el modelo NHSQ elimina por completo el riesgo de estratificación del calor (zonas calientes en el fondo y frías en la superficie). El equipo incorpora una potente bomba de circulación forzada continua de accionamiento magnético y un diseño de flujo interno optimizado. Este mecanismo succiona el fluido constantemente y lo redistribuye de forma turbulenta a lo largo de la base del tanque, suprimiendo cualquier gradiente térmico local y garantizando que la temperatura del agua sea perfectamente idéntica en las esquinas y en el centro de la cámara de inmersión.

Dada la exposición continua a soluciones acuosas con un pH altamente alcalino —derivado del desprendimiento de hidróxido de calcio por parte de las muestras de cemento Portland en hidratación—, la longevidad del equipo depende de sus materiales. Nithons fabrica el tanque interno completo, la cubierta exterior del chasis, las rejillas difusoras de flujo y los racks modulares porta-moldes íntegramente en acero inoxidable de grado superior AISI 304. Esta selección metalúrgica proporciona una resistencia excepcional contra la corrosión química y las picaduras (pitting) provocadas por los aditivos salinos avanzados presentes en las formulaciones modernas de cemento petrolero.

3. Protección Contra Funcionamiento en Seco y Eficiencia Energética

El funcionamiento a temperaturas elevadas cercanas a los 90°C provoca tasas de evaporación de agua críticas si el ensayo se extiende por varios días. Si el nivel del líquido desciende por debajo de las resistencias eléctricas, estas sufren una falla catastrófica por sobrecalentamiento instantáneo (dry burn), comprometiendo la seguridad del laboratorio. Para mitigar este riesgo de raíz, el baño NHSQ incorpora un **sistema redundante de protección por bajo nivel de fluido** interconectado de forma nativa al PLC. Si el volumen de agua cae por debajo del umbral mínimo de seguridad, el microprocesador interrumpe inmediatamente el suministro de potencia a los calentadores, activa una alarma audible y visual en el panel táctil y detiene la bomba para evitar su cavitación.

Para optimizar el consumo de energía eléctrica y proteger al operario técnico contra quemaduras por contacto accidental con la carrocería externa, las paredes perimetrales del tanque del NHSQ están revestidas con un grueso aislamiento térmico de lana de roca de alta densidad. La tapa superior del instrumento posee un diseño tipo "techo a dos aguas" (gabled lid) inclinado. Esta geometría geométrica específica obliga a que el vapor de agua condensado se deslice suavemente hacia las paredes laterales del tanque en lugar de gotear directamente sobre la superficie expuesta de las muestras de cemento, evitando la alteración de la relación agua/cemento en las caras superiores de los moldes cúbicos.

4. Drenaje de Paso Completo y Mantenimiento Ergonómico

Debido al carácter del fraguado, el agua de inmersión acumula inevitablemente suspensiones de cal, polvo abrasivo y trazas químicas alcalinas que deben ser purgadas periódicamente para mantener la higiene operativa y evitar incrustaciones calcáreas en los rodamientos de la bomba de circulación. El modelo NHSQ simplifica este flujo de trabajo rutinario mediante la adición de una **válvula de drenaje de paso completo** fabricada en acero inoxidable, posicionada de forma accesible en la sección inferior trasera del equipo. Esto permite vaciar el tanque de manera limpia, rápida y directa hacia los sistemas de desecho del laboratorio, sin requerir esfuerzos físicos por parte del operario técnico.

El diseño general del chasis introduce criterios de ergonomía industrial optimizados para laboratorios de alta productividad. Las esquinas internas del tanque forjado están redondeadas para facilitar la limpieza manual de los sedimentos adheridos mediante paños estándar. Los racks porta-moldes modulares cuentan con asas aisladas térmicamente que permiten extraer los pesados conjuntos metálicos de forma segura utilizando guantes de protección. Toda la superficie exterior de acero inoxidable del instrumento cuenta con un acabado pulido satinado de fácil desinfección, resistente a las salpicaduras accidentales de cemento fresco y aceites minerales, asegurando una estética profesional e inalterable a lo largo de los años de servicio.

---

5. ¿Por qué elegir el baño de alta temperatura NHSQ? (WHY)

* Gran Capacidad de Procesamiento Masivo a Bajo Costo: Permite curar simultáneamente una gran cantidad de moldes cúbicos API estándar de 2 pulgadas bajo condiciones idénticas de alta temperatura, liberando las costosas cámaras de curado HTHP para ensayos que exigen presiones extremas obligatorias.

* Homogeneidad Térmica Certificada API: Su potente sistema de circulación forzada elimina por completo la estratificación del calor dentro del tanque de agua, garantizando que todas las probetas sumergidas experimenten exactamente la misma temperatura de consigna (hasta 99°C) con desviaciones mínimas de ±0.2°C.

* Seguridad Total contra Fallas por Evaporación (Anti-Dry Burn): El sensor inteligente de nivel acoplado al PLC Siemens corta automáticamente el suministro eléctrico de los calentadores si detecta bajo nivel de agua en pruebas a largo plazo, protegiendo las resistencias contra quemaduras y evitando accidentes en el laboratorio.

---

6. Preguntas Frecuentes sobre el Modelo de Alta Temperatura NHSQ (FAQ)

¿Se puede utilizar el baño termostático NHSQ para simular temperaturas superiores a los 100°C en laboratorios de cementación?
No. Al ser un instrumento que opera a presión atmosférica abierta, el medio de transferencia térmica (agua) alcanzará su punto de ebullición físico a los 100°C (212°F) a nivel del mar. Para simulaciones térmicas que requieran superar este umbral de temperatura manteniendo el agua en estado líquido, es obligatorio utilizar nuestras cámaras de curado de alta presión de la serie NZYQ, las cuales aplican presiones hidrostáticas confinadas de hasta 40,000 psi.

¿Qué ventaja analítica aporta la geometría inclinada de la tapa superior tipo "techo a dos aguas" del NHSQ?
Cuando el agua se calienta a altas temperaturas (por ejemplo, 90°C), se genera una condensación masiva en la cara interna de la tapa. Si la tapa fuera plana, las gotas de agua fría condensada caerían de forma vertical continua sobre la superficie superior expuesta del cemento fresco en los moldes, lavando los aditivos superficiales y alterando localmente la reología del cubo. La inclinación tipo "techo a dos aguas" dirige las gotas hacia los costados del tanque, protegiendo la integridad física de la probeta.

¿Es posible utilizar fluidos de transferencia térmica distintos al agua corriente en el modelo NHSQ para evitar la evaporación acelerada?
Para la gran mayoría de los ensayos estándar exigidos por la API Spec 10, el medio de inmersión oficial obligatorio es el agua limpia. Sin embargo, para proyectos especiales de investigación avanzada o calibraciones de sensores donde se requiera operar de forma continua en el límite superior de 99°C sin sufrir pérdidas críticas por evaporación, el diseño metalúrgico del tanque de acero inoxidable AISI 304 de Nithons permite la utilización segura de aceites minerales térmicos de baja viscosidad previa consulta con nuestro departamento de soporte técnico.
