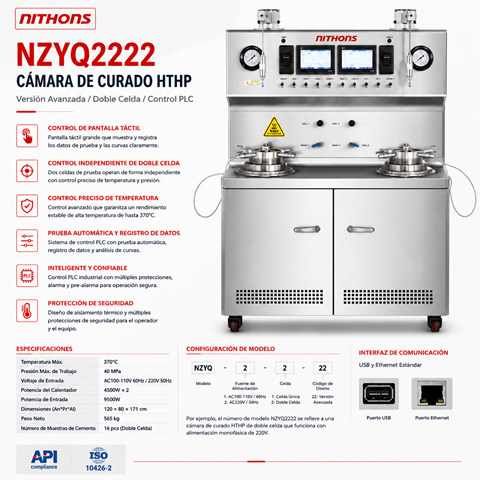

La cámara de curado de alta presión y alta temperatura (HTHP) de doble celda NZYQ2222 representa el pináculo de la eficiencia operativa y la ingeniería de presurización térmica estática en el sector del análisis de cementos petroleros. Este sistema industrial avanzado ha sido desarrollado específicamente para centros de investigación de alta densidad, laboratorios de servicios a pozos a gran escala y plantas de producción de cemento que requieren preparar grandes volúmenes de probetas bajo simulaciones termobáricas severas de fondo de pozo. En total concordancia con las normativas mundiales más estrictas como API Spec 10, API RP 10B-2 y la norma ISO 10426, el modelo NZYQ2222 permite generar bloques sólidos de cemento bajo un entorno hidrostático óptimo para su posterior evaluación en prensas de compresión destructiva.
El gran salto tecnológico del modelo NZYQ2222 radica en su configuración Dual-Cell integrada en un solo chasis unificado pero operativamente aislada al 100%. En los laboratorios tradicionales de control de calidad de fluidos, la limitación de poseer cámaras de curado monocelda genera cuellos de botella severos: si un proyecto requiere un curado a largo plazo (por ejemplo, evaluaciones de degradación de resistencia a los 7 o 28 días), el equipo queda inutilizado para el resto de los ensayos diarios. El consistómetro y los sistemas de simulación estática de Nithons resuelven de manera definitiva esta ineficiencia analítica, permitiendo a los ingenieros evaluar de forma paralela y con tiempos asíncronos el impacto de diferentes dosificaciones de cementing additives aceleradores en la Celda A, mientras la Celda B ejecuta un ciclo prolongado de alta temperatura para cementos retardados.
El reto de ingeniería más complejo al diseñar un sistema de curado HTHP de doble celda es evitar la transferencia térmica de calor por conducción y las fluctuaciones de presión cruzadas entre los dos autoclaves. El modelo NZYQ2222 neutraliza estas variables físicas mediante un diseño de aislamiento estructural avanzado y la gestión a cargo de un controlador lógico programable industrial de velocidad ultra rápida (PLC Siemens o Panasonic). El PLC procesa de forma totalmente segregada los bucles de adquisición de datos y ejecuta algoritmos PID independientes para cada cilindro de inmersión, asegurando que el encendido de los calentadores cilíndricos de alta potencia de una celda no provoque sobreimpulsos térmicos (overshoot) ni altere la rampa de temperatura lineal de la cámara adyacente.
El centro de comando digital del instrumento consiste en una pantalla táctil industrial de gran formato (touchscreen HMI) con una interfaz de usuario dividida en canales visuales independientes (Canal A y Canal B). A través de este panel gráfico centralizado, el operador puede iniciar, pausar o descompresionar de forma individual cualquiera de las dos cámaras de curado sin perturbar el ciclo de la otra. El sistema del touchscreen HMI documenta continuamente las variables analógicas, trazando las curvas en tiempo real de temperatura, presión y tiempo, y guardando archivos encriptados independientes que pueden exportarse a la red informática del laboratorio vía Ethernet para garantizar una trazabilidad total exigida por las auditorías de calidad internacionales.
La capacidad interna del sistema NZYQ2222 ha sido optimizada para maximizar el rendimiento del espacio de laboratorio disponible (lab-space optimization). Cada una de las dos celdas cuenta con un rack porta-moldes modular fabricado en aleaciones de alta resistencia química que permite suspender múltiples moldes cúbicos estándar de la API de 2 pulgadas o camisas cilíndricas para pruebas de corte. Al unificar dos sistemas completos de curado HTHP de 40,000 psi en la huella física de una sola máquina de mesa, Nithons reduce en un 45% los requisitos de espacio físico en comparación con la instalación de dos autoclaves individuales, disminuyendo además los costos de infraestructura en el cableado eléctrico de potencia central del laboratorio.
La durabilidad estructural del chasis interno está garantizada gracias a un riguroso proceso de selección metalúrgica. Los dos cuerpos cilíndricos de los autoclaves de presión están forjados individualmente a partir de barras macizas de aleaciones de acero inoxidable de grado marino con tratamientos térmicos avanzados. Este material ofrece una resistencia superior contra el agrietamiento por corrosión bajo tensión (SCC) inducido por la combinación de altas temperaturas, humedad saturada y la química altamente alcalina que desprenden las lechadas de cemento Portland que contienen componentes salinos avanzados y activadores químicos de hidratación del silicato tricálcico (C3S).
| Parámetros de Diseño Dual | Capacidad de Ingeniería del Modelo NZYQ2222 Dual-Cell |
| Arquitectura Estructural | Doble celda cilíndrica de presión (Dual-Cell) con aislamiento térmico mutuo |
| Presión Máxima de Operación | 275 MPa / 40,000 psi (Diseñado para simulaciones de horizontes ultra profundos) |
| Procesador Central Digital | Microprocesador industrial PLC con doble lazo PID independiente (PLC Siemens) |
| Terminal Gráfica Común | Pantalla táctil LCD industrial a color con control asíncrono segregado (touchscreen HMI) |
| Componentes de Conexión HP | Válvulas de aguja y tuberías de ultra alta presión de la firma estadounidense HIP |
| Mecanismo de Presurización | Bombas neumáticas de intensificación independientes fabricadas por SC Hydraulic |
| Metalurgia de las Celdas | Forjadas en aleación de acero inoxidable de alta gama con resistencia anti-pitting |
| Sistema de Enfriamiento | Doble bloque de aluminio fundido integrado con control de agua automatizado |
La contención de presiones hidrostáticas extremas de hasta 40,000 psi en un sistema de doble celda no admite el uso de componentes de distribución comunes. El circuito de fluidos del NZYQ2222 —que administra la inyección y liberación de los medios de transferencia de presión— está construido íntegramente con válvulas de aguja de ultra alta presión, conectores de tipo cónico y tuberías de pared gruesa de la prestigiosa marca estadounidense **HIP (High Pressure Equipment Company)**. El suministro hidráulico continuo es generado de forma independiente para cada celda mediante bombas de intensificación neumática de la firma norteamericana **SC Hydraulic Engineering**, garantizando que el mantenimiento de presión de una cámara sea inmune a la descompresión controlada que ocurra en la cámara vecina.
La seguridad industrial y el diseño ergonómico de protección al operador son el núcleo de la filosofía de fabricación de Nithons. El chasis exterior de la máquina está construido con placas de acero estructural de grueso calibre que actúan como blindaje físico balístico contra fallas mecánicas catastróficas. Cada una de las celdas de curado cuenta con su propio transductor de presión electrónico redundante y un disco de ruptura (rupture disk) físico calibrado e independiente colocado en la línea de descarga de emergencia. Estos discos mecánicos de alivio autónomo actúan inmediatamente si el sistema supera los umbrales operativos de seguridad, protegiendo la vida del técnico de laboratorio incluso ante una pérdida total de energía eléctrica en las instalaciones del taladro o plataforma.
Al concluir los ensayos prolongados de curado a alta temperatura, el calor residual acumulado en la masa metálica de las cámaras debe disiparse con velocidad para permitir la extracción segura de los moldes cúbicos sin inducir choques térmicos destructivos en el cemento sólido. La NZYQ2222 implementa **dos bloques enfriadores de aluminio fundido de alta transferencia térmica** independientes que envuelven individualmente el cuerpo de cada cilindro de presión. Al activarse la etapa de enfriamiento, el PLC modula el paso de agua fría a través de conductos de acero inoxidable integrados. La excelente conductividad térmica del aluminio reduce la temperatura del sistema de forma exponencial, permitiendo descompresionar y abrir las celdas de forma segura en pocos minutos tras finalizar el ciclo de endurecimiento.
El diseño mecánico exterior del chasis de la NZYQ2222 introduce notables mejoras ergonómicas orientadas a facilitar las tareas de mantenimiento preventivo diario. El panel de control e instrumentación incorpora puertas de acceso modular con bisagras reforzadas que permiten inspeccionar los circuitos hidráulicos y los componentes de alta presión de HIP sin necesidad de desmontar la carrocería principal del equipo. El tanque de almacenamiento de aceite mineral térmico cuenta con una válvula de bola inferior de paso completo para una purga directa de los sedimentos acumulados, y un sistema de bandejas de goteo extraíbles que garantiza un entorno de trabajo limpio y libre de derrames químicos en los suelos del laboratorio.
---
* Rendimiento Asíncrono Multiplicado por Dos (Dual-Cell): Elimina definitivamente los cuellos de botella en laboratorios analíticos con alta carga de trabajo. Permite que una celda realice pruebas de curado estático a largo plazo (7 o 28 días) para investigación, mientras la cámara contigua se utiliza de forma rutinaria para preparar cubos de control diario, optimizando el retorno de inversión del equipo (ROI).
* Ahorro de un 45% en Espacio Crítico de Mesa: Al integrar dos sistemas HTHP independientes de 275 MPa en una sola estructura física consolidada, se libera valioso espacio de trabajo en las mesas de los laboratorios offshore o laboratorios móviles montados en remolques, optimizando además el consumo energético global de las instalaciones.
* Componentes de Grado Premium Internacional: La configuración exclusiva con válvulas estadounidenses HIP, bombas de intensificación SC Hydraulic Engineering y el control digital mediante el PLC Siemens asegura la máxima confiabilidad mecánica del mercado y un costo de operación y mantenimiento técnico (OPEX) excepcionalmente bajo.
---
¿Existe algún riesgo de interferencia de presión o temperatura entre las dos celdas al ejecutar perfiles de curado completamente diferentes al mismo tiempo?
No. Aunque comparten el mismo chasis exterior y la pantalla táctil del touchscreen HMI para ahorrar espacio y costos de capital, los circuitos hidráulicos de alta presión de HIP, las bombas de SC Hydraulic y los sistemas de calentamiento por resistencias eléctricas son completamente independientes y están térmicamente aislados. El software interno del PLC procesa de forma segregada los algoritmos PID de cada cámara, garantizando cero interferencias físicas.
¿Cómo gestiona el software de este modelo la etapa de descompresión controlada si una celda termina antes que la otra?
El PLC de la NZYQ2222 procesa de forma asíncrona las rampas de descompresión. Cuando la Celda A finaliza su tiempo de retención, el PLC ejecuta una liberación lineal lenta y milimétrica de la presión hidráulica adaptada al tipo de cemento para evitar fallas por descompresión explosiva en los poros de las probetas, mientras tanto, la Celda B puede continuar en una fase de alta presión estática constante sin sufrir fluctuaciones ni caídas de presión en su circuito.
¿Es posible realizar el mantenimiento preventivo o cambiar las refacciones de alta presión de una de las celdas mientras la otra se encuentra operando un ensayo real?
Por estrictos protocolos de seguridad industrial internacionales de la API, no se permite manipular físicamente las líneas mecánicas internas o válvulas de un bloque hidráulico mientras la máquina contigua se encuentra bajo una presión extrema de 275 MPa (40,000 psi). Sin embargo, el software del touchscreen HMI sí permite apagar eléctricamente los canales de control de una celda inactiva y mantener la otra operando de forma continua en ensayos de larga duración sin interrupciones.
