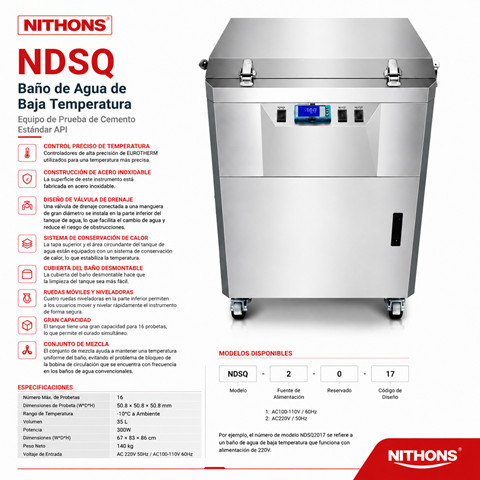

Baño de Agua Termostático de Baja Temperatura para Curado de Probetas NDSQ

El baño de agua de baja temperatura para curado de la serie NDSQ es un instrumento de simulación estática especializado, diseñado para laboratorios de cementación petrolera que requieren evaluar el desarrollo de la resistencia mecánica temprana en entornos geotérmicos fríos. En estricto cumplimiento de las normativas internacionales dictadas por la API Spec 10, API RP 10B-2 y la norma ISO 10426, este sistema proporciona un control térmico bidireccional ultra-preciso que combina refrigeración mecánica y calefacción controlada. Es la herramienta analítica obligatoria para preparar y curar cubos de cemento estándar destinados a operaciones de cementación en pozos someros terrestres, formaciones con presencia de permafrost (suelos congelados) y, fundamentalmente, en proyectos de perforación en aguas profundas (deepwater offshore), donde las bajas temperaturas del lecho marino retrasan drásticamente la cinética de hidratación del cemento.

En la industria petrolera moderna, la exploración en aguas profundas presenta desafíos reológicos y geomecánicos severos. A profundidades marinas elevadas, la temperatura del agua cercana al cabezal del pozo puede descender hasta valores cercanos a los 4°C (39°F). Cuando la lechada de cemento se bombea en estas secciones someras del revestidor, el frío extremo ralentiza la disolución del silicato tricálcico (C3S), extendiendo peligrosamente el tiempo de transición y retrasando el desarrollo de la resistencia a la compresión necesaria para soportar el peso de la tubería. El baño termostático NDSQ resuelve este problema de raíz, permitiendo a los ingenieros de fluidos confinar los moldes en un entorno líquido estabilizado a baja temperatura para validar con precisión científica el desempeño de los cementing additives aceleradores de fraguado antes de iniciar las operaciones operativas en alta mar.

1. Sistema de Refrigeración Ecológica y Control Dinámico PID

Mantener una temperatura sub-ambiente u homogénea a baja temperatura de forma constante durante ensayos prolongados de varios días es una tarea compleja debido a las fluctuaciones del calor ambiental del laboratorio. El modelo NDSQ integra un sistema de refrigeración industrial de alta potencia libre de CFC, acoplado a un evaporador de serpentín de acero inoxidable de alta transferencia térmica. Este bloque criogénico trabaja en armonía con un juego de resistencias eléctricas blindadas de inmersión. El balance térmico es administrado de forma continua por un controlador lógico programable industrial (PLC Siemens o Panasonic de velocidad ultra rápida), el cual ejecuta un algoritmo PID predictivo de lazo cerrado que regula la dosificación de frío y calor para mantener la temperatura del baño con una desviación analítica menor a ±0.1°C.

La interfaz de usuario consiste en una pantalla táctil industrial a color de gran nitidez (touchscreen HMI). Desde este panel digital, los técnicos de laboratorio pueden configurar perfiles térmicos estables o programar rampas de variación térmica personalizadas para simular el calentamiento gradual que experimenta el cemento a medida que se disipa el calor de hidratación exotérmica de la lechada. El software embebido en el PLC registra y grafica en tiempo real las variables térmicas del proceso, almacenando los datos de adquisición en una memoria física interna que puede exportarse de manera directa hacia sistemas informáticos centralizados de laboratorio (LIMS) a través de conexiones de red Ethernet industriales.

2. Circulación Hidrodinámica Forzada y Metalurgia Anti-Corrosión

El factor crítico que determina la validez científica de un baño de curado es la ausencia total de gradientes térmicos locales (puntos calientes o fríos) dentro del tanque. Si el agua permanece estática, los cubos de cemento colocados cerca del evaporador se curarán a una temperatura menor que aquellos situados en el centro, destruyendo la reproducibilidad del ensayo. Para erradicar este fenómeno físico, el NDSQ incorpora un sistema de agitación e inyección hidrodinámica forzada continua operado por una bomba de circulación acoplada de alta eficiencia. Este mecanismo succiona el agua constantemente desde el fondo y la redistribuye de forma homogénea en todo el volumen útil de la cámara de inmersión, asegurando que todas las probetas cúbicas experimenten exactamente el mismo entorno térmico estipulado por el protocolo API.

El entorno operativo de un baño de curado de cementos es sumamente hostil. El agua de inmersión entra en contacto constante con el pH altamente alcalino que desprenden las probetas de cemento durante las etapas iniciales de endurecimiento, además de los residuos químicos de los aditivos fluidificantes o reductores de agua libre. Para resistir este ataque químico continuo sin sufrir oxidación galvánica ni picaduras (pitting), Nithons fabrica el tanque interno completo, la cubierta exterior del chasis, las rejillas de soporte de muestras y los racks modulares porta-moldes íntegramente en acero inoxidable de grado de instrumentación de alta densidad (AISI 304 / AISI 316L), garantizando una larga vida útil del activo bajo condiciones de uso pesado diario.

3. Diseño Ergonómico de Alta Capacidad y Optimización Energética

La cámara interna del modelo NDSQ ha sido estructurada geométricamente bajo criterios avanzados de optimización de espacio para laboratorios de alta productividad. Su amplio volumen útil permite acomodar simultáneamente múltiples racks porta-moldes con cubos estándar de 2 pulgadas, permitiendo a los investigadores procesar de manera paralela grupos de control con diferentes dosificaciones de aditivos sin necesidad de adquirir múltiples unidades de baño térmico. Las rejillas de soporte internas cuentan con un diseño ajustable en altura que facilita la colocación y extracción de los pesados moldes metálicos de forma segura y ergonómica para el operador técnico.

Para minimizar las pérdidas de frío por radiación hacia el ambiente del laboratorio y reducir el consumo de energía eléctrica del compresor de refrigeración, todas las paredes perimetrales del tanque interno del NDSQ están revestidas con una capa gruesa de aislamiento térmico de espuma de poliuretano inyectado de alta densidad. La tapa superior del instrumento cuenta con un sistema de sellado magnético perimetral y un mecanismo de bisagras asistidas que amortigua la apertura y cierre del puerto de acceso. Este diseño impide la evaporación excesiva del agua de ensayo durante pruebas de envejecimiento prolongadas a largo plazo, manteniendo un nivel de fluido constante y protegiendo los elementos mecánicos de la máquina.

4. Mantenimiento Simplificado y Sistemas de Seguridad Activa

Debido a que el agua del baño acumula micro-sedimentos calcáreos y polvo suspendido desprendido por las probetas de cemento durante el ensayo, el líquido debe ser reemplazado de manera periódica para evitar obstrucciones en la bomba de circulación hidrodinámica y mantener la higiene del laboratorio. El baño NDSQ simplifica este flujo de mantenimiento rutinario mediante la integración de una válvula de drenaje inferior de paso completo fabricada en acero inoxidable, accesible de forma directa desde el panel frontal de la carrocería. Esto permite vaciar el contenido residual del tanque hacia las líneas de desecho de forma limpia, rápida y sin requerir el volcado manual del instrumento.

La seguridad operativa es un pilar fundamental en el desarrollo mecatrónico de Nithons. El NDSQ incorpora un sistema inteligente de protección contra bajo nivel de líquido conectado de forma nativa al código lógico del PLC: si el agua desciende por debajo del umbral mínimo de seguridad debido a la evaporación a largo plazo, el sistema activa una alarma visual y sonora en el touchscreen HMI e interrumpe inmediatamente el suministro eléctrico del calentador y del compresor para evitar sobrecalentamientos o fallas mecánicas catastróficas por funcionamiento en seco. Asimismo, incluye relés de protección contra sobrecorriente y disyuntores térmicos independientes que blindan la integridad del laboratorio ante cualquier fluctuación imprevista en la red eléctrica central.

---

5. ¿Por qué elegir el baño de baja temperatura NDSQ? (WHY)

* Especialización en Aguas Profundas (Deepwater Simulation): Es el único instrumento de curado atmosférico del mercado diseñado con un sistema criogénico integrado capaz de replicar con exactitud matemática las temperaturas críticas de congelamiento y lechos marinos profundos (4°C) requeridas por la norma API Spec 10.

* Homogeneidad Térmica Absoluta Libre de Desviaciones: Su potente bomba de circulación forzada elimina por completo la estratificación térmica del agua, garantizando que todas las probetas cúbicas sumergidas en el tanque experimenten exactamente la misma temperatura, blindando la repetibilidad de los datos de resistencia mecánica.

* Longevidad Mecánica bajo Uso Pesado: La elección intensiva de acero inoxidable de grado marino AISI 304 en toda la estructura interna y los racks porta-moldes evita la corrosión prematura provocada por la alta alcalinidad del cemento Portland, minimizando los costos de mantenimiento correctivo (OPEX).

---

6. Preguntas Frecuentes sobre el Modelo de Baja Temperatura NDSQ (FAQ)

¿Por qué es indispensable contar con el baño NDSQ en el laboratorio si ya se dispone de cámaras de curado HTHP de alta presión?
Las cámaras de curado HTHP están diseñadas principalmente para simular altas temperaturas y presiones de pozos profundos mediante sistemas de calentamiento. Sin embargo, para simular las secciones someras de pozos costa afuera o zonas de permafrost, se requiere enfriar activamente el agua por debajo de la temperatura ambiente del laboratorio. El NDSQ cumple de forma exclusiva esta función criogénica estática a presión atmosférica de manera eficiente y con un costo operativo sustancialmente menor.

¿Cómo maneja el software del NDSQ las variaciones de calor exotérmico que liberan los cubos de cemento durante su proceso de fraguado?
El cemento Portland libera calor de forma natural durante la reacción química de hidratación (calor exotérmico). El microprocesador del PLC Siemens del NDSQ detecta este micro-incremento térmico instantáneamente a través de sus termopares de alta sensibilidad y activa de forma milimétrica el compresor de refrigeración para absorber ese exceso de energía, manteniendo la temperatura de consigna perfectamente plana y libre de oscilaciones.

¿Es necesario utilizar agua destilada o aditivos anticongelantes especiales en el tanque del NDSQ para operar a bajas temperaturas?
Para la gran mayoría de los ensayos estándar de la API orientados a aguas profundas (temperaturas de entre 4°C y 10°C), se puede utilizar agua corriente limpia de laboratorio. Sin embargo, si el proyecto de investigación avanzada requiere programar rampas térmicas extremas cercanas o por debajo de los 0°C (32°F) para simular suelos árticos congelados, se recomienda mezclar el agua con una proporción adecuada de glicol para prevenir la formación de cristales de hielo que puedan bloquear la bomba de circulación hidrodinámica.
