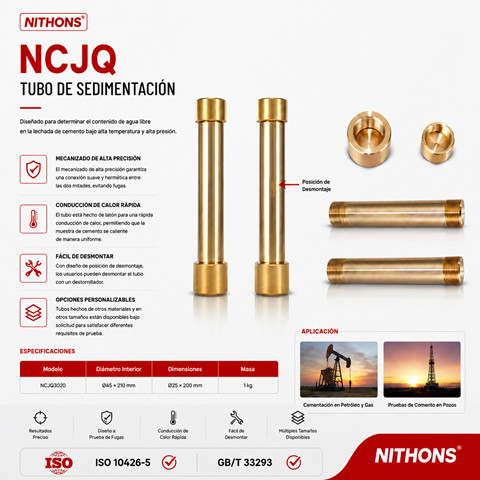

Tubo Multisección de Sedimentación Estática para Pruebas de Variación de Densidad de Cemento Modelo NCJQ3020

El tubo de sedimentación de cemento de la serie NCJQ3020 es un instrumento de laboratorio de alta precisión y diseño modular, desarrollado específicamente para cuantificar la estabilidad estática longitudinal, la segregación de partículas y el gradiente de variación de densidad en lechadas de cemento para pozos petroleros durante su período de transición estática. Fabricado bajo tolerancias de mecanizado micrométricas y en total conformidad con la norma internacional API RP 10B-2 (Prácticas recomendadas para la prueba de lechadas de cemento para pozos, sección de evaluación de estabilidad), este dispositivo es un estándar crítico para certificar la homogeneidad estructural de las barreras de cementación en la industria del petróleo y gas.

Cuando una lechada de cemento se coloca en el espacio anular del pozo y permanece en estado estático antes de iniciar su fraguado inicial, la fuerza de gravedad tiende a empujar los sólidos pesados suspendedores (como la barita, la hematita o la arena de sílice) hacia el fondo. Si la reología y las fuerzas de gel tempranas de la lechada son deficientes, se produce un fenómeno destructivo conocido como "asentamiento de partículas" (Particle Settling). Esto genera un gradiente de densidad severo a lo largo de la columna anular: el cemento del fondo se vuelve hiper-denso y quebradizo, mientras que el cemento de la sección superior queda diluido, mostrando una resistencia a la compresión extremadamente baja o nula. Esta falta de homogeneidad destruye el aislamiento zonal y facilita la formación de vías de migración de gas a alta presión (Gas Migration). El modelo NCJQ3020 permite simular este entorno estático y medir con exactitud física dicha degradación para corregir las fórmulas químicas antes de las operaciones de campo.

1. Arquitectura Segmentada de Alta Precisión y Protocolo de Separación Física

El principio analítico del tubo NCJQ3020 radica en su capacidad para aislar secciones cilíndricas del espécimen de cemento endurecido sin alterar su estructura interna. El cuerpo del dispositivo está compuesto por un tubo cilíndrico de pared gruesa, diseñado mecánicamente en secciones modulares unidas herméticamente mediante un sistema de bridas o juntas roscadas acopladas de tolerancia cero. Esta configuración segmentada permite que la lechada de cemento experimente un proceso de decantación estática natural en un eje puramente vertical.

Una vez que el cemento ha fraguado y completado su ciclo de curado hidrotérmico, el técnico de laboratorio puede desarmar el bastidor exterior del tubo utilizando herramientas de liberación rápida. Dependiendo del método de prueba preferido por el operador o de los requisitos específicos de la compañía operadora, el espécimen sólido de cemento puede ser extraído de forma cilíndrica e íntegra para ser cortado físicamente en trozos geométricos idénticos mediante una sierra de corte húmedo para núcleos, o bien, el tubo NCJQ3020 permite separar directamente sus segmentos mecánicos modulares. Al aislar físicamente la sección superior, media e inferior del cilindro de cemento, se elimina cualquier riesgo de mezcla cruzada o contaminación de datos, permitiendo al analista proceder con la determinación del peso específico neto de cada fracción individual.

2. Metalurgia Avanzada AISI 316L y Resistencia a Ensayos Térmicos HPHT

Dado que las pruebas de estabilidad por sedimentación deben simular las temperaturas y presiones rigurosas de los yacimientos profundos, el tubo NCJQ3020 está forjado en acero inoxidable AISI 316L de grado aeronáutico, pulido a espejo en su cámara interior ($R_a < 0.4 \ \mu\text{m}$). La selección de este material responde a una estricta necesidad de ingeniería: resistir el entorno altamente alcalino e hidratado del cemento sin sufrir corrosión por picaduras y evitar que los granos de clínker se adhieran mecánicamente a las paredes del cilindro, asegurando que la sedimentación ocurra de manera libre y pura bajo leyes gravitacionales.

Los sellos elastoméricos y las empacaduras que aseguran la estanqueidad entre los segmentos del tubo NCJQ3020 están fabricados en fluoroelastómero de alta densidad (Viton), lo que permite introducir el dispositivo completamente lleno con la lechada dentro de celdas de curado a alta presión, autoclaves de laboratorio o baños térmicos a temperaturas de hasta 200°C. El espesor calibrado de las paredes de acero del NCJQ3020 disipa el calor de forma homogénea hacia el interior de la muestra, garantizando que el gradiente térmico no induzca corrientes de convección artificiales en la lechada que puedan alterar la velocidad natural de asentamiento de los aditivos densificantes.

3. Control de Calidad en Diseños HPHT y Prevención del Asentamiento de Barita

El tubo de sedimentación NCJQ3020 es una herramienta indispensable en los laboratorios de ingeniería de fluidos y cementación dedicados al desarrollo de pozos de ultra-alta presión y alta temperatura (HPHT). En estos pozos, para contrarrestar las presiones de poro extremas del yacimiento, es mandatorio formular lechadas de cemento hiper-densas (con pesos específicos que superan a menudo los 2.20 g/cm³), logradas mediante la adición masiva de minerales de alta gravedad específica como la hematita, la ilmenita o la barita de molienda fina.

El gran desafío técnico de estas lechadas pesadas es mantener dichos minerales suspendidos en condiciones estáticas complejas. Utilizando el dispositivo NCJQ3020, los ingenieros pueden realizar pruebas comparativas sistemáticas para calibrar la concentración de aditivos anti-asentamiento (Anti-settling Agents) y polímeros extendedores de grado comercial. De acuerdo con los criterios estándar aceptados por las principales compañías de servicios petroleros del mundo, la diferencia de densidad máxima permitida entre el segmento superior y el inferior del cilindro curado en el NCJQ3020 no debe exceder los 0.05 g/cm³ (o 0.5 ppg). Cualquier valor superior indica un riesgo inaceptable de segregación que descalifica inmediatamente la receta de cemento para su uso en operaciones de pozo abierto.

4. Protocolo de Operación en Laboratorio y Rutinas de Limpieza Meticulosas

El proceso de ensayo estándar con el NCJQ3020 inicia con el ensamblaje de los componentes modulares y la verificación de la alineación axial de la camisa interna. Tras aplicar una capa micrométrica de agente desmoldante especial de Nithons, se vierte la lechada de cemento previamente acondicionada en el consistómetro atmosférico hasta llenar la capacidad nominal del tubo. Se sellan los extremos con las tapas roscadas de Viton y el dispositivo se coloca de forma estrictamente vertical dentro del entorno de curado programado (baño térmico o estufa) por un lapso estándar de 24 o 48 horas hasta lograr la consolidación cristalina del cemento.

Al concluir el tiempo de fraguado, se extrae el dispositivo y se procede al desmolde mecánico. Los tres o cuatro bloques de cemento obtenidos se someten individualmente a mediciones de peso específico utilizando una balanza analítica hidrostática analítica (basada en el Principio de Arquímedes) o picnómetros de precisión para registrar sus densidades netas. El mantenimiento posterior del tubo NCJQ3020 es vital para preservar su calibración volumétrica interna. Cada segmento modular debe lavarse inmediatamente con agua tibia y cepillos de cerdas plásticas suaves para disolver trazas de carbonato de calcio residual. Está estrictamente prohibido el uso de cinceles metálicos, lijas abrasivas o ácidos corrosivos que puedan rayar el rectificado interno de la camisa de acero inoxidable, garantizando una repetibilidad analítica perfecta en el laboratorio de cementación de pozos durante miles de ciclos de ensayo.

---

5. ¿Por qué elegir el tubo de sedimentación de cemento NCJQ3020? (WHY)

* Segmentación Física Concéntrica Perfecta: Su arquitectura modular desmontable permite aislar mecánicamente las secciones superior, media e inferior del cemento sin causar fracturas ni mezclas cruzadas en la muestra.

* Cumplimiento Estricto de la Norma API RP 10B-2: Diseñado y fabricado bajo las especificaciones exactas de longitud, diámetro y volumen requeridas por los comités internacionales para la auditoría de estabilidad de lechadas.

* Metalurgia Inoxidable de Grado Espejo: El cuerpo de acero AISI 316L con acabado interno de ultra-alta definición minimiza la fricción capilar, permitiendo un asentamiento libre de sólidos bajo leyes físicas puras.

* Resistencia Térmica Extrema para Pozos HPHT: Equipado con juntas de Viton industriales que soportan inmersiones prolongadas en baños de curado y autoclaves a altas temperaturas sin fugas ni pérdida de estanqueidad.

---

6. Preguntas Frecuentes sobre la Serie de Estabilidad NCJQ3020 (FAQ)

¿Cuál es la diferencia metodológica entre utilizar el tubo NCJQ3020 para cortar el cemento fraguado y la realización de pruebas de estabilidad mediante el método de fluidos libres (Free Fluid Test)?
La prueba de fluido libre (medida con dispositivos como el NYLQ-3025) evalúa la separación de la fase líquida midiendo el volumen de agua libre que migra hacia la superficie de la lechada. Por el contrario, el tubo de sedimentación NCJQ3020 mide la separación interna de la fase sólida (los densificantes pesados) analizando cómo varía el peso específico a lo largo de la columna vertical de cemento ya endurecido. Ambas pruebas evalúan la estabilidad desde ángulos físicos opuestos y complementarios exigidos por la norma API.

¿Por qué es crítico aplicar el agente desmoldante de manera uniforme en la camisa interna del NCJQ3020 antes de verter la lechada de cemento?
Si el desmoldante no se aplica correctamente, el cemento hidratado generará una adhesión química masiva contra las paredes de acero inoxidable del tubo durante la fase exotérmica de fraguado. Al intentar desarmar los segmentos modulares, el núcleo de cemento se romperá en pedazos irregulares, destruyendo la geometría de los bloques de prueba e imposibilitando la medición hidrostática precisa de la densidad de cada capa segmentada.

¿El tubo NCJQ3020 permite ensayar lechadas ligeras o espumadas con densidades inferiores a la del agua?
Sí. El NCJQ3020 es universal para cualquier rango de peso específico de lechada de cemento. En sistemas de cemento ultraligero (fórmulas con micro-esferas de vidrio huecas o aditivos espumantes de nitrógeno), el dispositivo es sumamente crítico para detectar el fenómeno inverso de "cremado" o flotación, donde las micro-esferas ligeras migran hacia el segmento superior del tubo y los componentes pesados bajan, ayudando a optimizar los aditivos fijadores en cualquier tipo de diseño de cementación de pozos.
