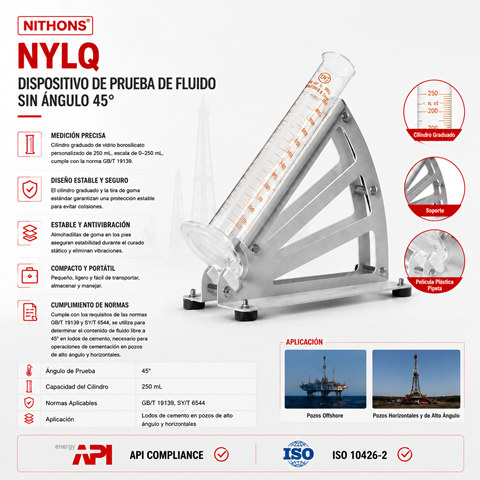

Dispositivo de Medición de Fluido Libre y Estabilidad de Cemento a 45 Grados Modelo NYLQ-3025

El dispositivo de fluido libre en ángulo de 45 grados de la serie NYLQ-3025 es un instrumento analítico de laboratorio de alta especificidad, diseñado para evaluar cuantitativamente la estabilidad estática y el volumen de fluido libre (Free Fluid / Free Water) en lechadas de cemento para pozos petroleros. Fabricado en estricta conformidad con los estándares de diseño mecánico y metrológico establecidos por el American Petroleum Institute (particularmente la norma API RP 10B-2 / ISO 10426-2), este aparato especializado es indispensable para certificar que las formulaciones de cemento mantengan una homogeneidad molecular perfecta y no desarrollen canales de agua continuos cuando se colocan en secciones de pozos direccionales, inclinados o de alcance extendido (ERD).

En la ingeniería de cementación de pozos modernos, especialmente en trayectorias horizontales o altamente desviadas, el comportamiento físico de la lechada de cemento en estado estático cambia drásticamente en comparación con los pozos verticales convencionales. Cuando una lechada se aloja en un espacio anular inclinado, experimenta un fenómeno hidrodinámico crítico conocido como el "Efecto Boycott". Bajo la influencia de este principio, los sólidos pesados de la lechada sedimentan verticalmente hacia la pared inferior del tubo a lo largo de una distancia corta, desplazando la fase acuosa hacia la pared superior. Esta agua migra rápidamente hacia arriba, formando un canal continuo de fluido libre (Free Fluid Channel) en el lado alto del espacio anular. Si este canal no se previene mediante el uso de aditivos estabilizadores y polímeros de control, una vez que el cemento fragüe, dicha trayectoria se convertirá en una vía de comunicación de alta permeabilidad que destruirá el aislamiento zonal, permitiendo la migración descontrolada de gas o agua de formación a lo largo de la vida operativa del activo. El modelo NYLQ-3025 es la herramienta estándar para diagnosticar y anular este riesgo crítico de ingeniería.

1. Geometría de Inclinación de Alta Rigidez y Alineación Angular Calibrada

El principio operativo del dispositivo NYLQ-3025 se basa en la reproducibilidad geométrica exacta del entorno de prueba. El equipo cuenta con un chasis de soporte pesado mecanizado mediante CNC, el cual integra un sistema de fijación indexado que bloquea de forma matemática el tubo de ensayo cilíndrico a un ángulo estricto de 45 grados respecto a la vertical. Cualquier desviación, incluso de una fracción de grado, en la inclinación del espécimen alteraría drásticamente la velocidad de sedimentación y el volumen neto de fluido libre colectado, invalidando la prueba comparativa según los criterios de auditoría API.

El bastidor estructural está forjado en acero con aleaciones de alta estabilidad dimensional y cuenta con pies niveladores micrométricos y un nivel de burbuja integrado de alta sensibilidad en la base. Esto asegura que el plano de referencia del laboratorio sea perfectamente horizontal antes de iniciar la prueba, eliminando vectores de fuerza asimétricos parásitos. El diseño del soporte de fijación rápida (Quick-Clamp) envuelve el tubo de ensayo metálico de manera firme, absorbiendo las micro-vibraciones ambientales del entorno de laboratorio (como las provocadas por campanas de extracción o consistómetros adyacentes) que podrían inducir una coalescencia artificial de las gotas de agua libre o acelerar el asentamiento de las partículas sólidas de la suspensión.

2. Metalurgia de Camisa Pulida Espejo y Sistemas de Medición Volumétrica de Precisión

El tubo de ensayo cilíndrico del modelo NYLQ-3025, donde se vierte la lechada de cemento previamente acondicionada en un consistómetro atmosférico o HTHP, está fabricado en acero inoxidable AISI 316L pulido a espejo en su interior ($R_a < 0.4 \ \mu\text{m}$). Esta rugosidad superficial ultra-baja es un requisito de ingeniería fundamental: impide que los granos de clinker de cemento o los aditivos densificantes se adhieran mecánicamente a las paredes internas del cilindro durante la fase estática de la prueba, asegurando que el proceso de sedimentación ocurra puramente por gravedad y fuerzas interparticulares, reflejando el comportamiento reológico real del fluido en el espacio anular del pozo.

Las dimensiones volumétricas y de longitud del tubo cumplen de forma milimétrica con los estándares estipulados por la especificación API RP 10B-2. Al finalizar el período estático de la prueba (típicamente 2 horas bajo condiciones térmicas controladas en baño de agua o estufa), el fluido libre que se ha acumulado en la sección superior inclinada es succionada de manera cuidadosa utilizando una jeringa de precisión equipada con una aguja de punta plana de largo alcance. El fluido extraído se vierte en una probeta graduada de alta resolución certificada, lo que permite al ingeniero de laboratorio registrar el volumen neto de fluido libre con una precisión de ±0.1 mL, facilitando el cálculo matemático del porcentaje de fluido libre respecto al volumen total de la muestra.

3. Mitigación de Riesgos de Gas Channelling y Optimización de Fórmulas de Cemento

El dispositivo NYLQ-3025 es una herramienta crítica en la fase de optimización de recetas de cemento para proyectos de alta complejidad técnica, como pozos de almacenamiento de dióxido de carbono (CCS), pozos de gas de lutitas (Shale Gas) sometidos a fracturamiento hidráulico o pozos geotérmicos de alta entalpía. En estos entornos, la presencia de canales de fluido libre no solo debilita la resistencia a la compresión del cemento en el lado alto del pozo, sino que expone el revestidor de acero (Casing) al contacto directo con fluidos de formación altamente corrosivos ($H_2S$, $CO_2$ o salmueras ácidas), acelerando fallas estructurales costosas por corrosión localizada.

Al ejecutar pruebas sistemáticas con el NYLQ-3025, los ingenieros químicos pueden evaluar con exactitud el rendimiento y la dosis óptima de polímeros extendedores, agentes de suspensión de grado comercial (como la bentonita purificada o silicatos modificados) y aditivos reductores de filtrado (Fluid Loss Additives). Una lechada de cemento de alto rendimiento con cero fluido libre (Zero Free Fluid Slurry) validada por este dispositivo garantiza que, incluso bajo una inclinación extrema de 45°, las fuerzas de gel tempranas de la matriz retengan de forma homogénea el agua de mezcla, bloqueando la segregación y asegurando un sellado anular hermético y duradero en todo el perímetro del pozo.

4. Protocolos Operativos de Ensayo en Baño Térmico y Mantenimiento del Equipo

Para que los resultados obtenidos con el dispositivo de fluido libre NYLQ-3025 reflejen las condiciones reales del subsuelo, la prueba estática de asentamiento a menudo debe realizarse a la temperatura estática de fondo de pozo (BHST). El diseño modular y compacto del bastidor y los tubos de acero inoxidable de Nithons permite introducir el conjunto completo de forma segura dentro de baños de agua termostáticos o estufas de laboratorio industriales convencionales. Los sellos de los tapones de cierre superior e inferior del tubo de ensayo están fabricados en fluoroelastómero (Viton) de alta resistencia térmica, impidiendo la evaporación artificial del fluido libre acumulado o la contaminación por ingreso de agua externa del baño de estabilización.

El mantenimiento preventivo del NYLQ-3025 es sumamente sencillo pero vital para prolongar su vida útil y conservar su precisión analítica. Después de cada ensayo, el tubo de acero inoxidable debe ser desarmado por completo retirando los tapones extremos y lavado inmediatamente con agua tibia y cepillos de cerdas de nylon suaves para remover cualquier traza de lechada de cemento antes de que inicie su fraguado secundario. Se debe evitar estrictamente el uso de esponjas abrasivas metálicas o ácidos fuertes que puedan rayar el pulido espejo interno del cilindro. Finalmente, los tornillos de nivelación de la base y los ejes de indexación angular deben ser lubricados periódicamente con un aceite ligero de grado mecánico para asegurar un ajuste suave y una disponibilidad operativa permanente en el laboratorio de cementación de pozos.

---

5. ¿Por qué elegir el dispositivo de fluido libre a 45 grados NYLQ-3025? (WHY)

* Simulación Exacta del Efecto Boycott: Su inclinación fija y rígida a 45° recrea de forma precisa el mecanismo de migración de agua y sedimentación asimétrica que sufren las lechadas en el espacio anular de pozos direccionales y horizontales.

* Cumplimiento Normativo API Certificado: Fabricado bajo las estrictas tolerancias geométricas, de volumen y rugosidad superficial exigidas por la norma API RP 10B-2, garantizando la validez internacional de los reportes técnicos generados.

* Metalurgia Superior Pulido Espejo: Los tubos de ensayo de acero AISI 316L con acabado interno de ultra-alta definición eliminan la fricción y la adherencia artificial de las partículas de cemento, reflejando fielmente la estabilidad real de la mezcla.

* Operación Modular Adaptable a Temperatura: Los sellos de Viton de alta resistencia permiten introducir el dispositivo completo en baños térmicos o estufas para simular la temperatura estática de fondo (BHST) sin fugas ni evaporación de la fase líquida.

---

6. Preguntas Frecuentes sobre la Serie de Estabilidad NYLQ-3025 (FAQ)

¿Por qué la norma API RP 10B-2 especifica un ángulo exacto de 45 grados para la prueba de fluido libre en lugar de un ángulo vertical de 90 grados o totalmente horizontal de 0 grados?
El ángulo de 45 grados representa el escenario físico más crítico para la segregación y la migración de fluidos debido al Efecto Boycott. En un tubo vertical (90°), la distancia que deben recorrer las partículas para sedimentar es la longitud total del tubo, lo que ralentiza el proceso. En un tubo totalmente horizontal (0°), el agua libre se acumula en una capa delgada a lo largo de todo el lomo superior del tubo, dificultando su recolección. A 45 grados, se maximiza la velocidad de sedimentación transversal y el agua es canalizada eficientemente hacia la cúspide superior del cilindro, permitiendo una medición volumétrica neta y precisa de la vulnerabilidad de la lechada.

¿Cómo se diferencia este dispositivo de fluido libre inclinado NYLQ-3025 de las pruebas de estabilidad por densidad (Sedimentation Testing)?
El NYLQ-3025 mide la separación de fases líquida-sólida cuantificando el volumen de fluido libre que se escapa de la estructura del gel de cemento. Por otro lado, las pruebas de sedimentación por densidad evalúan la variación del peso específico del cemento ya endurecido, cortando el cilindro de cemento sólido en segmentos (superior, medio e inferior) para pesar cada sección y verificar si los aditivos densificantes se hundieron. Ambos ensayos evalúan la estabilidad de la lechada bajo enfoques físicos distintos y complementarios.

¿Se pueden ensayar fórmulas de cemento con altas concentraciones de aditivos espumantes o micro-esferas ultra-ligeras en el NYLQ-3025?
Sí. El dispositivo está diseñado para procesar cualquier rango de densidad de lechada de cemento, desde sistemas ultraligeros con micro-esferas hasta cementos pesados con hematita o barita. En sistemas ligeros o espumados, el NYLQ-3025 ayuda a verificar si existe un fenómeno inverso (cremado o flotación de las micro-esferas hacia el lado alto del tubo), lo cual es igualmente perjudicial para la homogeneidad de la barrera del pozo, garantizando un control de calidad total en cualquier tipo de diseño de cementación.
