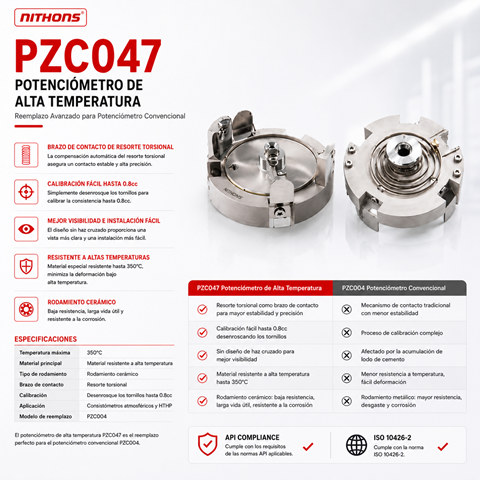

Potenciómetro de Alta Temperatura y Alta Presión para Consistómetro HTHP Modelo PZC047

El potenciómetro de alta temperatura de la serie PZC047 es un componente electrónico de ultra-precisión y grado de instrumentación crítica, diseñado específicamente para actuar como el sensor central de medición de torque dentro de las celdas de presión de los consistómetros HTHP (Alta Temperatura y Alta Presión). Fabricado bajo los estándares metalúrgicos y de control de calidad electrónica más estrictos del sector de servicios petroleros, este repuesto especializado es el encargado directo de transformar la deflexión mecánica del resorte de torsión en una señal de voltaje lineal proporcional a la consistencia de la lechada de cemento, expresada en unidades Bearden ($B_c$). Su función es vital para la ingeniería de pozos, ya que un fallo en la transmisión de esta señal puede invalidar por completo ensayos que duran múltiples horas, afectando la toma de decisiones en operaciones de cementación crítica.

En los ensayos de cementación de pozos petroleros, el consistómetro HTHP recrea las condiciones geológicas más severas del subsuelo. Dentro de la cámara de alta presión, el conjunto del potenciómetro debe operar en un entorno extremadamente hostil: completamente sumergido en aceite mineral de alta densidad o fluidos de silicona, bajo temperaturas que superan los 200°C y presiones hidrostáticas que alcanzan los 200 MPa. Los potenciómetros convencionales o genéricos fallan instantáneamente en estas condiciones debido a la pérdida de aislamiento eléctrico, la deformación de las pistas resistivas por expansión térmica o la contaminación por micropartículas metálicas. El modelo PZC047 de Nithons está diseñado con un blindaje cerámico y aleaciones exóticas que garantizan una reproducibilidad analítica absoluta, evitando paradas de laboratorio costosas y calibraciones erróneas durante el diseño de lechadas críticas.

1. Metalurgia de Metales Preciosos y Reducción del Ruido Eléctrico Dinámico

El corazón del potenciómetro PZC047 consta de una pista resistiva de alta fidelidad bobinada con alambre de aleación de platino-iridio o grabada con aleaciones de níquel-cromo de ultra-bajo coeficiente de expansión térmica. Sobre esta pista se desplaza una escobilla multipunto (wiper) fabricada en aleaciones de oro y paladio. La selección de estos metales nobles no es casual: garantiza que la resistencia de contacto permanezca perfectamente constante a lo largo de miles de ciclos de oscilación, eliminando el "ruido eléctrico" o las fluctuaciones de voltaje parásitas que suelen corromper las lecturas gráficas en los softwares de adquisición de los laboratorios. La regularidad de la microestructura del alambre resistivo evita saltos bruscos en la señal, permitiendo trazar curvas reológicas de fraguado sumamente suaves y libres de artefactos digitales.

La fricción mecánica entre el contacto móvil y la pista resistiva ha sido optimizada mediante un diseño micro-amortiguado. Esto permite que el potenciómetro responda con una sensibilidad nanométrica a los cambios mínimos de consistencia del cemento, especialmente en el intervalo crítico entre 30 $B_c$ y 70 $B_c$, donde la lechada comienza su transición reológica acelerada hacia el fraguado inicial. Al mantener una linealidad matemática estricta ($R^2 > 0.999$), el PZC047 asegura que los datos crudos de voltaje se traduzcan en curvas de consistencia exactas utilizables por los simuladores hidráulicos de pozo. Además, las escobillas multipunto ofrecen un diseño redundante: si una micro-pestaña pierde contacto temporalmente debido a una micropartícula suspendida en el aceite, las pestañas adyacentes mantienen la continuidad del circuito sin alterar el valor de resistencia óhmica transmitido.

2. Blindaje Cerámico Avanzado e Inmunidad al Confinamiento Hidrostático

Cuando la presión dentro del consistómetro HTHP se eleva para simular la profundidad del pozo, el aceite de transmisión de calor experimenta una compresión volumétrica y puede infiltrarse en las micro-cavidades de los componentes electrónicos comunes, provocando cortocircuitos o distorsiones de resistencia por deformación geométrica. El modelo PZC047 mitiga este riesgo de ingeniería mediante un cuerpo de aislamiento forjado en cerámica técnica de alúmina de alta densidad combinada con resinas de poliimida de grado aeroespacial. Esta arquitectura rígida no posee espacios de aire internos (Void-Free Design), lo que anula la posibilidad de implosión o colapso estructural bajo presiones hidrostáticas masivas, manteniendo intactas las distancias dieléctricas internas del sensor.

Asimismo, los terminales de conexión eléctrica del potenciómetro incorporan sellos de vidrio-metal fusionados a alta temperatura. Este diseño de barrera hermética impide que el aceite caliente a alta presión penetre hacia los hilos conductores internos o afecte los puntos de soldadura. La resistencia de aislamiento del PZC047 se mantiene por encima de los 500 Megaohmios incluso en la cúspide de la rampa térmica HPHT, garantizando que la corriente de excitación del circuito de puente de Wheatstone de la máquina no sufra derivas ni fugas de corriente a tierra. La estabilidad dimensional del chasis cerámico asegura que el eje central mantenga su coaxialidad geométrica perfecta respecto a la pista resistiva, eliminando cualquier excentricidad que pudiera inducir errores angulares repetitivos durante las lecturas de torque a alta velocidad.

3. Protocolos de Calibración de Consistencia y Ciclo de Vida del Componente

Al tratarse de un consumible crítico de medición analítica, el potenciómetro PZC047 está diseñado para interactuar perfectamente con los dispositivos de calibración de torque por peso muerto (Dead Weight Calibration) estipulados por la norma API Spec 10B-2. La resistencia nominal total del potenciómetro y su rango de rotación angular efectivo están calibrados de fábrica para coincidir de forma exacta con la geometría del resorte de torsión estándar. Al sustituir un potenciómetro viejo o dañado por el PZC047, el técnico de laboratorio puede ejecutar la rutina de calibración de 5 o 10 puntos en el consistómetro de forma rápida, logrando una correspondencia perfecta entre los gramos-centímetro de torque aplicados mecánicamente y las unidades $B_c$ mostradas en pantalla. Este acoplamiento armónico disminuye los tiempos muertos de puesta a punto del instrumento.

Para prolongar el ciclo de vida útil del PZC047 en laboratorios con un alto volumen de ensayos diarios, el conjunto del eje giratorio del potenciómetro incorpora un micro-filtro de malla metálica que detiene los lodos o sedimentos finos de cemento que pudieran flotar en el aceite tras una ruptura accidental del sello de la muestra o debido a un desbordamiento por alta agitación. La carcasa exterior posee un acabado pulido anticorrosión pasivado eléctricamente que facilita la remoción manual de barnices de aceite quemado durante las tareas rutinarias de mantenimiento del cabezal de torsión. Esto asegura que el mecanismo mantenga una rotación concéntrica suave y con cero torque estático residual, protegiendo la vida útil del resorte de torsión asociado.

4. Integración Técnica en el Cabezal de Torsión e Instalación en Laboratorio

La instalación del potenciómetro PZC047 dentro del módulo superior del consistómetro debe realizarse siguiendo estrictas pautas de metrología. El extremo superior del eje del potenciómetro se acopla mecánicamente al resorte de calibración, mientras que los pines eléctricos inferiores deben alinearse con el conector estanco de la tapa del reactor. Gracias a su mecanizado CNC con tolerancia micrométrica, el PZC047 se asienta firmemente en su alojamiento sin holguras laterales que puedan falsear la medición por vibración armónica del motor. Una vez posicionado, es fundamental verificar que el cableado interno no quede bajo tensión mecánica y que el aislamiento de teflón de los hilos conductores permanezca intacto para evitar derivas de voltaje a tierra durante los ciclos de alta temperatura.

Una vez completada la instalación mecánica y antes de cerrar la celda HPHT, se recomienda realizar una prueba de continuidad eléctrica en vacío. El técnico debe girar manualmente el mecanismo para constatar que el voltaje de salida varíe de forma progresiva, uniforme y predictiva sin caídas a cero voltios. Este riguroso proceso de validación previa asegura que el potenciómetro funcione de manera impecable una vez que el sistema sea presurizado con aceite y sometido a calentamiento térmico, ofreciendo a las compañías de servicios petroleros la máxima certeza en sus reportes de tiempo de bombeabilidad para la cementación de pozos profundos y complejos.

---

5. ¿Por qué elegir el potenciómetro de alta temperatura PZC047? (WHY)

* Linealidad API Inalterable en Aceite Caliente: Diseñado específicamente para operar sumergido en aceite de consistómetro a 200°C+, sus componentes resistivos no sufren descalibración ni fatiga térmica, garantizando lecturas de $B_c$ estables de principio a fin.

* Contactos Nobles de Cero Ruido Eléctrico: Las escobillas de aleación de Oro-Paladio barren la pista resistiva con mínima fricción y máxima conductividad, eliminando los picos falsos o fluctuaciones en las curvas gráficas de fraguado del cemento.

* Intercambiabilidad Directa Plug-and-Play: Posee las dimensiones mecánicas y los conectores eléctricos exactos especificados por el diseño estándar de la industria, permitiendo una sustitución rápida sin necesidad de modificar el cabezal de torsión original de la máquina.

* Aislamiento Dieléctrico de Grado Militar: Su cuerpo de cerámica libre de vacíos impide la penetración por compresión del aceite presurizado, anulando el riesgo de cortocircuitos internos a presiones extremas de hasta 200 MPa.

---

6. Preguntas Frecuentes sobre el Potenciómetro PZC047 (FAQ)

¿Qué causa típicamente el fallo de un potenciómetro en un consistómetro HTHP y cómo lo previene el diseño del PZC047?
La causa principal de falla en los potenciómetros genéricos es la carbonización del aceite mineral atrapado en la pista resistiva debido al calor extremo, lo que crea una película aislante negra que interrumpe la señal (causando saltos a 100 $B_c$ falsos en el software). El PZC047 cuenta con una pista bobinada texturizada y una escobilla multipunto autolimpiante de metales preciosos que "barre" y desplaza mecánicamente las micro-películas de aceite, asegurando un contacto eléctrico directo y continuo en todo momento sin interrumpir la adquisición de datos de la prueba.

¿Con qué frecuencia se debe reemplazar o verificar la calibración del potenciómetro PZC047 en el laboratorio?
La calibración matemática del potenciómetro (utilizando el dispositivo de pesos muertos del consistómetro) debe verificarse de forma reglamentaria antes de cada ensayo crítico o una vez al mes según los protocolos ISO/API del laboratorio. En cuanto a su reemplazo físico, gracias a su metalurgia endurecida antiabrasión, el PZC047 ofrece una vida útil que duplica la de los repuestos estándar, recomendándose su sustitución preventiva cada 12 o 18 meses dependiendo de la intensidad, la corrosividad de los aditivos y la temperatura media de los ensayos realizados.

¿Es necesario realizar alguna modificación en los cables o en el software de adquisición de datos al instalar el repuesto PZC047?
No, ninguna. El potenciómetro PZC047 ha sido estandarizado bajo los parámetros eléctricos universales de los cabezales de torsión tipo API. Cuenta con la misma resistencia óhmica base y configuración de Pines de conexión estándar, por lo que el sistema de control de la máquina lo reconoce de forma inmediata como un reemplazo directo "Plug-and-Play". Solo se requiere ejecutar la calibración de pesos muertos de rutina para ajustar el cero analógico y la ganancia en el panel de control antes de iniciar el primer ensayo operativo real.

¿Cómo afecta la viscosidad del aceite de transmisión al rendimiento del potenciómetro PZC047 durante las rampas de presión?
El PZC047 posee un diseño hidrodinámicamente abierto con canales de alivio de flujo. Esto permite que el aceite de transmisión, incluso si aumenta ligeramente su viscosidad bajo presiones extremas, se equilibre instantáneamente en el interior y exterior de la pista resistiva sin ejercer fuerzas axiales descompensadas sobre las escobillas de oro-paladio. Gracias a este equilibrio hidrostático, la resistencia mecánica al giro del eje se mantiene constante en cero, garantizando que el torque medido provenga exclusivamente de la resistencia de la lechada de cemento.
