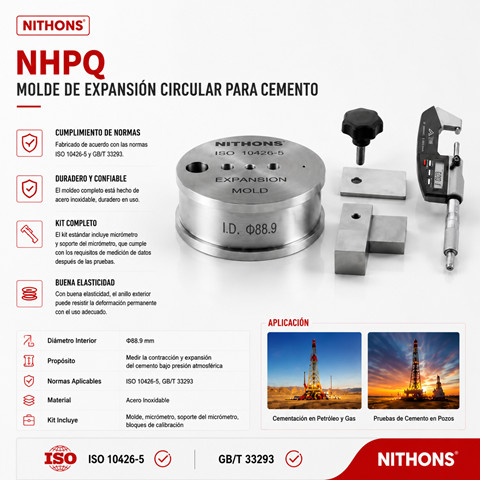

Molde de Expansión Circular para Pruebas de Estabilidad Volumétrica de Cemento Modelo NHPQ3020

El molde de expansión circular de la serie NHPQ3020 es un dispositivo de contención y evaluación geométrica de alta precisión, diseñado para cuantificar el porcentaje de expansión lineal, la contracción volumétrica intrínseca y los cambios dimensionales en lechadas de cemento para pozos petroleros durante su proceso de hidratación y fraguado inicial. Desarrollado bajo las directrices de ingeniería mecánica más estrictas de la industria y en total conformidad con la norma internacional API RP 10B-5 (Prácticas recomendadas para la prueba de encogimiento y expansión de formulaciones de cemento para pozos), este molde especializado permite a los ingenieros de laboratorio optimizar el diseño de barreras anulares capaces de soportar los esfuerzos mecánicos del subsuelo.

Durante la fase de transición de estado líquido a sólido, las lechadas de cemento convencionales experimentan una contracción química debido a la reordenación molecular de las fases minerales del clínker. En el entorno confinado del espacio anular de un pozo, este fenómeno de reducción volumétrica genera una problemática crítica de integridad: la formación de un espacio microscópico vacío entre el cemento endurecido y la pared de la tubería de revestimiento (Casing) o la formación geológica, conocido en la ingeniería petrolera como "microanillo" (Micro-annulus). El microanillo destruye la hermeticidad del aislamiento zonal, abriendo una vía de permeabilidad que facilita la migración descontrolada de gas a alta presión (Gas Migration) y fluidos de formación corrosivos hacia la superficie. Para neutralizar este peligro, se incorporan aditivos expansivos en la mezcla. El modelo NHPQ3020 es el instrumento analítico fundamental utilizado para medir de forma reproducible la eficiencia dimensional de dichos aditivos bajo condiciones controladas de laboratorio.

1. Geometría Concéntrica Dual y Simulación de Restricción Mecánica Real

El principio físico del molde circular NHPQ3020 radica en su diseño de doble anillo concéntrico. A diferencia de los moldes prismáticos lineales rígidos tradicionales, la configuración circular simula de manera directa la restricción geométrica tridimensional que experimenta la lechada de cemento en el espacio anular real del pozo. El dispositivo consta de un anillo interior central y un anillo exterior periférico de precisión, espaciados simétricamente para alojar un volumen constante de muestra.

Cuando la lechada de cemento se vierte en el espacio anular del molde y comienza su proceso de curado, cualquier tendencia a la contracción o expansión ejerce fuerzas radiales contra las paredes del molde. El material del molde está calibrado mecánicamente para poseer un coeficiente de expansión térmica conocido y una rigidez estructural específica que evita lecturas erróneas causadas por la flexión del propio metal bajo la presión de hidratación del cemento. El movimiento radial hacia el exterior provocado por la acción de los aditivos expansivos se traduce en un micro-desplazamiento lineal que se registra mediante un indicador mecánico de carátula de alta resolución o un transductor electrónico de posicionamiento lineal (LVDT), permitiendo trazar curvas matemáticas de expansión en función del tiempo de curado.

2. Metalurgia de Alta Resistencia Química y Mecanizado CNC de Interferencia Cero

Dado que el molde NHPQ3020 debe someterse de manera repetida a ciclos de curado hidrotérmico dentro de baños de agua a temperaturas elevadas o autoclaves presurizadas para simular las condiciones de fondo de pozo, todos sus componentes principales están fabricados en acero inoxidable AISI 316 o aleaciones especiales tratadas térmicamente. Esta selección metalúrgica avanzada garantiza que las tolerancias dimensionales internas del molde permanezcan inalteradas ante choques térmicos severos y resistan la agresividad química de los fluidos intersticiales altamente alcalinos liberados durante la hidratación del cemento.

Las caras interiores del molde están mecanizadas mediante control numérico computarizado (CNC) de alta velocidad y rectificadas hasta alcanzar un acabado superficial con rugosidad ultra-baja. Este acabado espejo, combinado con el uso de agentes desmoldantes específicos de Nithons, asegura una condición de interfaz libre de adherencias mecánicas parasitarias. De este modo, la lechada puede deslizarse libremente y expandirse sin fricciones artificiales contra las paredes del molde, lo que garantiza que los datos de micro-deformación obtenidos correspondan exclusivamente a las propiedades reológicas y químicas intrínsecas del diseño del cemento evaluado.

3. Mitigación del Gas Channelling y Certificación de Barreras de Cemento Duraderas

El molde circular NHPQ3020 es una herramienta indispensable en el diseño de lechadas destinadas a la perforación y completación de pozos de gas de alta presión, pozos con horizontes productores someros propensos al flujo de gas, y proyectos de almacenamiento geológico de carbono ($CO_2$). En este tipo de yacimientos, si el cemento experimenta la más mínima contracción lineal, el gas migrará de inmediato a través del microanillo resultante, generando presión sostenida en el espacio anular de la cabeza del pozo (SCP), lo que constituye un riesgo crítico de seguridad industrial y ambiental que puede derivar en un descontrol de pozo (Blowout).

A través de las mediciones precisas facilitadas por el NHPQ3020, los laboratorios de servicios petroleros pueden calibrar la concentración exacta de agentes de expansión gaseosa o cristalina (como el óxido de magnesio calcinado o el óxido de calcio libre). Una lechada de cemento con expansión controlada (generalmente regulada entre un 0.1% y un 0.5% lineal) asegura que el cemento compense su contracción química intrínseca y ejerza una presión radial positiva y duradera contra el revestidor y la roca de formación, bloqueando de forma definitiva cualquier micro-canalización hidráulica y garantizando la integridad estructural del pozo durante décadas.

4. Protocolos de Ensayo Operativo y Mantenimiento del Sistema Modular

La ejecución de una prueba con el molde NHPQ3020 comienza con el ensamble meticuloso de sus secciones anulares, asegurando el correcto posicionamiento de los sellos elastoméricos inferiores que evitan la fuga de la fase acuosa de la lechada. Tras aplicar una capa uniforme de desmoldante, se vierte la lechada de cemento previamente acondicionada en el consistómetro. El conjunto se coloca en el dispositivo de soporte base y se instala el mecanismo de medición micrométrica a cero. Posteriormente, el molde puede transferirse al entorno de curado térmico para registrar de forma continua las variaciones dimensionales asociadas a las diferentes etapas de la reacción exotérmica de hidratación.

El mantenimiento del molde NHPQ3020 es vital para preservar su exactitud metrológica a largo plazo. Inmediatamente después de concluir el período de curado y registrar los datos finales, el molde debe ser desarmado retirando los pasadores de fijación mecánica. El núcleo de cemento endurecido se extrae con cuidado y todos los componentes metálicos del molde deben lavarse con agua limpia y cepillos de cerdas suaves para eliminar trazas de material cementante calcáreo. Se prohíbe el uso de cepillos de alambre de acero o espátulas metálicas abrasivas que puedan alterar el rectificado micrométrico de las superficies de contacto. Una vez secos, los componentes deben almacenarse con una película delgada de aceite protector anticorrosivo en un ambiente seco, asegurando una disponibilidad operativa perfecta para el siguiente ciclo de pruebas en el laboratorio de cementación de pozos.

---

5. ¿Por qué elegir el molde de expansión circular NHPQ3020? (WHY)

* Simulación Tridimensional de Espacio Anular: Su geometría circular dual recrea con fidelidad la restricción mecánica y los esfuerzos radiales reales a los que está sometida la lechada entre el revestidor y la formación geológica.

* Cumplimiento Estricto de la Norma API RP 10B-5: Fabricado bajo las tolerancias dimensionales, de volumen y rugosidad superficial exigidas internacionalmente para la validación de reportes de estabilidad volumétrica en la industria petrolera.

* Metalurgia Superior Anti-Deformación Térmica: Forjado en aceros aleados inoxidables de alta estabilidad dimensional que resisten ciclos de temperatura elevados dentro de baños térmicos sin sufrir expansiones térmicas parásitas.

* Prevención Científica de Microanillos y Fugas: Es la herramienta analítica clave para optimizar la dosificación de aditivos expansivos de última generación, mitigando de forma definitiva los riesgos de gas channelling en el pozo.

---

6. Preguntas Frecuentes sobre el Sistema de Expansión NHPQ3020 (FAQ)

¿Por qué la especificación API RP 10B-5 prefiere un molde de diseño circular en lugar de un molde prismático lineal estándar de cemento para esta prueba específica?
Los moldes prismáticos lineales (barras rectangulares de cemento) miden el cambio longitudinal de forma unidireccional y sin restricciones laterales reales. En un pozo, el cemento forma una vaina cilíndrica confinada entre dos paredes de acero y roca. Un molde circular como el NHPQ3020 replica el comportamiento de expansión radial y las fuerzas de compresión anulares tangenciales, lo que permite evaluar si la expansión del cemento será efectiva para sellar el espacio anular o si podría generar un esfuerzo excesivo que colapse el propio revestidor, aportando datos de ingeniería mecánica mucho más realistas.

¿Cómo afecta el uso de un agente desmoldante inadecuado a los resultados de expansión lineal obtenidos con el molde NHPQ3020?
Si no se aplica un desmoldante de alta resistencia térmica o si se utiliza un producto que reaccione químicamente con los componentes de la lechada, el cemento se adherirá mecánicamente a las paredes internas de acero inoxidable del molde durante la fase de fraguado. Esta adherencia artificial generará una fuerza de cizallamiento que restringirá mecánicamente el libre movimiento de expansión o contracción del espécimen, resultando en lecturas de cambio lineal significativamente menores a las reales y falseando el control de calidad de los aditivos.

¿El molde NHPQ3020 puede ser introducido de manera directa dentro de una celda de curado presurizada (Autoclave HTHP)?
El diseño estándar del NHPQ3020 está optimizado para su uso en condiciones de presión atmosférica dentro de baños térmicos de inmersión o estufas convencionales de laboratorio según los requerimientos base de la norma. Si el laboratorio requiere evaluar el encogimiento y la expansión bajo condiciones simultáneas de ultra-alta presión y temperatura, Nithons ofrece sistemas e insertos cilíndricos sellados especiales de paredes gruesas con sensores de deformación dinámicos integrados aptos para soportar entornos presurizados extremos de fondo de pozo.
