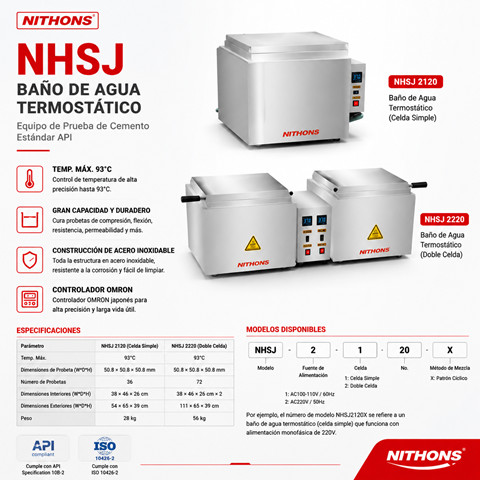

Sistema de Baño Termostático Empotrado y Modular para Curado de Cemento NHSJ

El sistema de baño termostático de la serie NHSJ representa la cúspide de la evolución ergonómica y modular en el acondicionamiento de muestras para la industria petrolera mundial. Desarrollado en estricta conformidad con los estándares internacionales dictadas por la API Spec 10, API RP 10B-2 y la norma ISO 10426, este innovador equipo abandona el formato tradicional de caja de mesa para introducir una arquitectura empotrada (sunken design) y modular. Concebido para laboratorios de fluidos de perforación y cementos de alta productividad, el modelo NHSJ se integra directamente a ras de la mesa de trabajo o encimera técnica, permitiendo el curado simultáneo y multizona de probetas cúbicas de cemento a altas temperaturas y presión atmosférica con un nivel de ergonomía operativa sin precedentes.

En laboratorios analíticos convencionales, los técnicos deben levantar conjuntos de moldes metálicos de tres cavidades cargados con cemento denso —cuyo peso puede superar fácilmente los 15 kilogramos— por encima de la altura del pecho para introducirlos en los baños maría tradicionales. Esta acción repetitiva no solo induce fatiga lumbar severa en el personal, sino que incrementa drásticamente el riesgo de derrames de lechada fresca o quemaduras por salpicaduras de agua a 90°C. La arquitectura empotrada del NHSJ resuelve esta problemática de raíz al alinear la boca de acceso del tanque térmico con el plano horizontal de trabajo. Esto permite deslizar y depositar los moldes de manera directa y fluida, optimizando el flujo físico y acelerando la hidratación controlada del silicato tricálcico (C3S) en un entorno de máxima seguridad.

1. Concepto Modular y Control Inteligente Multizona Independiente

La gran ventaja diferencial del modelo NHSJ radica en su flexibilidad modular avanzada. A diferencia de las incubadoras monobloque rígidas, la serie NHSJ separa físicamente las cubas de inmersión líquida de los módulos de potencia y lógica digital. Esta configuración estructural permite agrupar múltiples tanques térmicos en una sola encimera lineal de laboratorio, todos gobernados por un único núcleo de procesamiento centralizado o mediante controladores lógicos individuales (PLC Siemens de alta velocidad). De este modo, un laboratorio puede ejecutar en paralelo ensayos de envejecimiento estático a 38°C para simular secciones someras y, en la cuba contigua, curar probetas a 85°C para simular perfiles intermedios, maximizando la tasa de retorno de inversión y optimizando el espacio físico útil.

La gestión operativa se realiza a través de terminales de pantalla táctil industrial (touchscreen HMI) de alta resistencia química. El software interactivo nativo permite mapear cada módulo de forma independiente, estableciendo rampas de temperatura personalizadas, tiempos de retención específicos e inicios retardados automáticos. El lazo cerrado controlado por algoritmos PID dinámicos asegura que, a pesar de la introducción de moldes metálicos fríos de gran masa térmica que inicialmente absorben energía, la potencia eléctrica de las resistencias blindadas se incremente instantáneamente en microsegundos, devolviendo el medio acuoso a la temperatura de consigna API con una desviación menor a ±0.1°C.

2. Fluidodinámica Subterránea y Metalurgia de Grado Quirúrgico

Para lograr una superficie de trabajo completamente limpia y despejada, Nithons ha reubicado toda la infraestructura electromecánica pesada debajo de la encimera. El sistema de agitación e inyección forzada del NHSJ utiliza una red de bombas de acoplamiento magnético de alta eficiencia instaladas en la zona inferior del chasis oculto. Estas bombas succionan continuamente el fluido desde difusores lineales inferiores y lo reintroducen a través de canales laterales microscópicos de flujo laminar. Este diseño hidrodinámico avanzado barre de forma continua la base de los moldes cúbicos de 2 pulgadas, garantizando una uniformidad térmica absoluta libre de turbulencias superficiales que puedan desestabilizar la sedimentación natural de los cementing additives en lechadas de baja viscosidad.

El interior del tanque está expuesto a condiciones químicas sumamente agresivas debido a la disolución parcial de compuestos alcalinos que escapan de los poros del cemento Portland durante su fase de endurecimiento exotérmico. Con el objetivo de asegurar una vida útil superior a una década sin mantenimiento correctivo estructural, la cámara de inmersión del NHSJ se fabrica mediante embutición profunda en acero inoxidable AISI 304, con opciones de recubrimiento en aleación de grado quirúrgico AISI 316L. Las soldaduras internas son tratadas mediante procesos de pasivado químico para eliminar microporosidades, evitando la aparición de corrosión por rendijas (crevice corrosion) y facilitando una desinfección higiénica instantánea.

3. Ergonomía Avanzada de Carga y Seguridad Mecatrónica Integrada

El enfoque en el factor humano es lo que consolida al NHSJ como el sistema preferido por las principales corporaciones de servicios petroleros (como SLB o Baker Hughes) en sus centros de investigación regionales. Al eliminar la necesidad de realizar movimientos de elevación vertical con cargas pesadas, se minimizan las bajas laborales por trastornos musculoesqueléticos. Para facilitar aún más la extracción de muestras, el NHSJ incorpora una **plataforma interna de elevación asistida por cremallera manual**. El operador puede subir mecánicamente todo el rack porta-moldes hasta sacarlo parcialmente del nivel del agua caliente, permitiendo que las muestras escurran el exceso de líquido de forma estática antes de ser manipuladas.

A pesar de su formato empotrado, los sistemas de seguridad activa están duplicados en cada módulo. Cada cuba cuenta de forma dedicada con sensores capacitivos de nivel que detectan de forma instantánea la pérdida de volumen de fluido debida a la evaporación a largo plazo. Si el nivel cae por debajo del límite seguro de cobertura de las resistencias, el PLC Siemens ejecuta un protocolo de aislamiento térmico: apaga de inmediato la resistencia del módulo afectado, genera una alerta roja parpadeante en el touchscreen HMI y mantiene los módulos contiguos operando normalmente, aislando el problema sin arruinar los demás ensayos del laboratorio.

4. Gestión Eficiente de Fluidos Ocultos y Mantenimiento Limpio

Uno de los mayores problemas estéticos y funcionales de los baños maría tradicionales son las mangueras de drenaje y los cables de alimentación expuestos que acumulan suciedad en la encimera. El diseño empotrado del NHSJ canaliza de forma inteligente todos los servicios básicos a través de una consola técnica ubicada debajo de la línea del mueble de laboratorio. Cada cuba modular dispone de una válvula de drenaje de bola de acero inoxidable conectada directamente a un colector de desagüe centralizado. Esto permite purgar el agua cargada de sedimentos calcáreos abriendo una simple llave inferior, eliminando la necesidad de succionar el líquido de forma manual o bombearlo externamente.

La tapa superior del NHSJ adopta una configuración aerodinámica escamoteable de bisagras ocultas con amortiguadores de gas de baja presión. Al abrir la tapa, esta se desplaza hacia atrás formando un ángulo que evita que el agua condensada caliente gotee sobre las manos del técnico o salpique la superficie exterior de la encimera seca. El acabado satinado del acero inoxidable exterior es resistente al ataque de ácidos débiles y solventes orgánicos utilizados en la limpieza diaria de aditivos, asegurando que el laboratorio mantenga un estándar de higiene y modernidad visual impecable en auditorías internacionales de certificación ISO 9001.

---

5. ¿Por qué elegir el baño empotrado modular NHSJ? (WHY)

* Ergonomía de Carga Cero Daños (Sunken Architecture): Su instalación empotrada a ras de mesa permite depositar y retirar los pesados moldes metálicos API de 15 kg deslizándolos de forma horizontal, erradicando los riesgos de lesiones lumbares y quemaduras graves por manipulación a altura.

* Modularidad Inteligente de Alta Productividad: El concepto modular expandible permite configurar un sistema multizona personalizado en una sola encimera. Puede controlar diferentes perfiles de temperatura de manera independiente desde un solo panel digital, optimizando el rendimiento analítico global.

* Estética Limpia y Conducción Oculta de Servicios: Al canalizar toda la electrónica, las bombas de circulación y las tuberías de drenaje por debajo de la línea de la encimera, se libera espacio de trabajo crítico y se elimina el desorden de cables, proyectando la imagen de un laboratorio de vanguardia.

---

6. Preguntas Frecuentes sobre la Serie Empotrada NHSJ (FAQ)

¿Qué requerimientos específicos de obra civil o mobiliario exige el NHSJ para su correcta instalación empotrada en el laboratorio?
El NHSJ requiere que la encimera o mesa de trabajo del laboratorio posea un corte geométrico con las dimensiones exactas del chasis del tanque (provistas en los planos de preventa de Nithons). Además, el mueble inferior debe contar con espacio libre de ventilación para alojar los módulos de potencia y poseer conexiones cercanas para las líneas de agua de alimentación y desagüe general de paso libre.

¿Es posible transformar un módulo existente de alta temperatura de la serie NHSJ en un baño de baja temperatura en el futuro?
Sí, esa es una de las grandes virtudes de la filosofía de diseño modular de Nithons. Si las necesidades de su proyecto cambian y requiere evaluar pozos someros o aguas profundas bajo cero, puede adquirir e interconectar una unidad externa de refrigeración criogénica (chiller modular) adaptada para los puertos inferiores ocultos del NHSJ, transformando el módulo de calor en un sistema bidireccional controlado por el mismo PLC.

¿Cómo se realiza el mantenimiento de las bombas de circulación si están instaladas debajo de la encimera empotrada?
El acceso a los componentes electromecánicos inferiores es sumamente sencillo. El chasis oculto del NHSJ cuenta con paneles frontales y laterales de extracción rápida mediante clips de presión mecánicos. Los técnicos de mantenimiento pueden acceder directamente a las bombas de accionamiento magnético y a los filtros de sedimentos desde la parte inferior del mueble en pocos minutos, sin necesidad de desempotrar o retirar el tanque principal de la encimera de trabajo.
