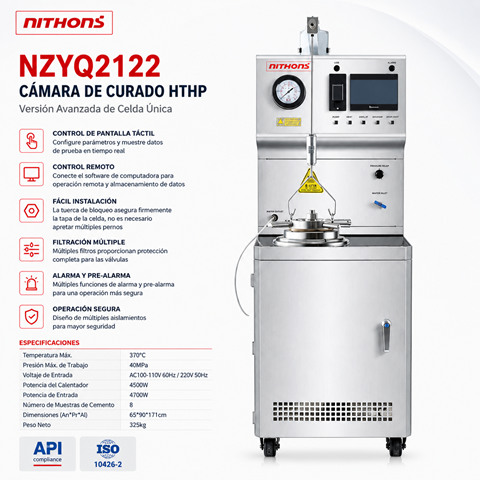

Cámara de Curado de Alta Presión y Alta Temperatura (HTHP) Ultimate NZYQ2122

La cámara de curado de alta presión y alta temperatura (HTHP) Ultimate NZYQ2122 es un sistema de presurización térmica industrial de alta gama, diseñado específicamente para el acondicionamiento, endurecimiento y preparación de probetas de lechadas de cemento bajo condiciones hidrostáticas extremas. Este instrumento simula con exactitud científica el entorno real de fondo de pozo al que se someterá el cemento una vez bombeado en el espacio anular. En estricto cumplimiento de las directrices internacionales dictadas por las normativas API Spec 10, API RP 10B-2 e ISO 10426, el modelo NZYQ2122 proporciona el entorno físico controlado indispensable para generar muestras sólidas destinadas a ensayos posteriores de resistencia a la compresión destructiva, módulos elásticos y pruebas de permeabilidad.

A diferencia de los instrumentos analíticos dinámicos que miden la fluidez, la función crítica de una cámara de curado es la estabilidad estática a largo plazo. El fraguado del cemento en pozos profundos u offshore ocurre bajo un estrés combinado de calor geotérmico y presión hidrostática de la columna de lodo. Curar las probetas a presión atmosférica o en baños de agua convencionales altera drásticamente la estructura de los cristales de silicato de calcio hidratado (C-S-H), arrojando datos falsos de resistencia mecánica. La NZYQ2122 Ultimate resuelve este desafío al confinar los moldes de cemento en un entorno sellado de alta resistencia, permitiendo a los investigadores evaluar cómo impactan los diferentes cementing additives densificantes o retardadores en el desarrollo de la resistencia a la compresión temprana y tardía del cemento.

1. Control de Rampas Autónomo Mediante PLC Siemens de Lazo Cerrado

Durante el proceso de curado estático, las tasas de incremento de temperatura y presión deben seguir un gradiente estrictamente controlado para evitar el agrietamiento térmico o la micro-fracturación interna de los cubos de cemento. La cámara NZYQ2122 Ultimate gestiona de forma autónoma estos perfiles complejos a través de un controlador lógico programable de grado industrial (PLC Siemens o Panasonic de alta velocidad). El PLC ejecuta un sofisticado algoritmo PID predictivo que regula simultáneamente los calentadores eléctricos de banda de alta densidad y modula la entrega hidráulica de la bomba de presurización para mantener los valores nominales sin fluctuaciones durante ciclos de ensayo que pueden extenderse por días o semanas.

La operación general está centralizada en una interfaz de pantalla táctil industrial a color de gran formato (touchscreen HMI). A través de este panel digital intuitivo, el operador puede cargar perfiles de curado API preprogramados o diseñar rampas personalizadas multi-etapa, especificando con precisión el tiempo de retención térmica y la tasa de descompresión segura al final del ciclo. El touchscreen HMI muestra gráficos históricos y en tiempo real de las variables internas, almacenando los registros de adquisición en un módulo de memoria de estado sólido no volátil listo para ser exportado a redes de laboratorio automatizadas (LIMS) vía Ethernet.

2. Capacidad Expandida de Carga y Metalúrgica de Alta Resistencia

El rendimiento de un laboratorio de cementación a gran escala depende de la cantidad de muestras que puede procesar simultáneamente para cumplir con los cronogramas de los proyectos de perforación. La cámara de curado NZYQ2122 Ultimate cuenta con un espacio interno optimizado geométricamente para albergar un rack porta-moldes modular de alta capacidad. Este diseño permite curar de manera simultánea múltiples probetas cúbicas estándar de 2 pulgadas o cilindros de evaluación reológica en un solo ciclo operativo bajo condiciones idénticas de presión y temperatura, eliminando la variabilidad de lote común cuando se utilizan autoclaves pequeños de baja capacidad.

Dada la exposición continua a soluciones acuosas altamente alcalinas y aditivos químicos agresivos a temperaturas elevadas, la cámara de presión interna de la NZYQ2122 está forjada a partir de una barra maciza de aleación de acero inoxidable de ultra alta resistencia estructural y química. Este diseño metalúrgico previene la corrosión por picaduras (pitting) y el agrietamiento por corrosión bajo tensión (SCC), garantizando que el cuerpo del cilindro mantenga su integridad elástica estructural incluso tras miles de ciclos de presurización térmica extrema, reduciendo al mínimo el riesgo de fatiga del metal.

3. Componentes Hidráulicos Premium Americanos y Seguridad Total

La contención de fluidos a alta presión y alta temperatura requiere los estándares de seguridad industrial más rigurosos del mercado internacional. Todo el circuito hidráulico primario, las líneas de inyección de agua/aceite y las válvulas de aguja de control de aislamiento de la cámara NZYQ2122 Ultimate están fabricados por la reconocida firma norteamericana **HIP (High Pressure Equipment Company)**. Estos componentes garantizan un factor de seguridad mecánica que excede con creces las presiones máximas de operación del equipo. La generación y mantenimiento automático de la presión hidrostática está a cargo de bombas neumáticas de intensificación fabricadas por **SC Hydraulic Engineering** en los Estados Unidos, famosas por su alta confiabilidad operacional.

La seguridad del operador es la máxima prioridad en el diseño de Nithons. La cámara de curado está confinada dentro de un chasis exterior de acero de grueso calibre que actúa como un escudo protector balístico contra fallas estructurales o liberación violenta de vapor. Además de los sistemas de enclavamiento lógicos configurados en el código del PLC —que cortan el suministro eléctrico de las resistencias si se detecta una lectura anómala de temperatura—, cada unidad incorpora un transductor de presión redundante y un disco de ruptura (rupture disk) mecánico de emergencia calibrado en fábrica que se activa de manera autónoma incluso ante un fallo eléctrico total del laboratorio.

4. Sistema de Enfriamiento Rápido y Mantenimiento Ergonómico

Al concluir un ciclo de curado de larga duración, la masa metálica de la cámara y el fluido interno retienen una inercia térmica extrema. Abrir el equipo en este estado es imposible y peligroso. Para solucionar este cuello de botella y acelerar la rotación de muestras, la NZYQ2122 Ultimate incorpora un **bloque enfriador de aluminio fundido de alta eficiencia** integrado directamente alrededor de la sección externa de la cámara de presión. Al activarse la fase de post-ensayo, el agua de refrigeración circula a gran velocidad por los conductos de acero inoxidable internos del bloque, disipando el calor acumulado de forma exponencial en pocos minutos y permitiendo una apertura segura del autoclave.

El diseño general del chasis ha sido optimizado bajo estrictos criterios de ergonomía industrial en colaboración con corporaciones de diseño líderes de Japón. El sistema cuenta con un mecanismo de tapa asistida que reduce el esfuerzo físico necesario para abrir y cerrar el puerto superior de la cámara de curado. Asimismo, el tanque de fluidos incorpora una válvula de drenaje inferior de acceso directo para facilitar el reemplazo rápido de los medios de transferencia de presión degradados, permitiendo realizar las tareas de mantenimiento preventivo de forma limpia y directa sin requerir herramientas pesadas ni el desmontaje mecánico de los componentes estructurales de la máquina.

---

5. ¿Por qué elegir la cámara de curado NZYQ2122 Ultimate? (WHY)

* Gran Capacidad de Procesamiento Simultáneo: Su amplio espacio interno permite curar un gran volumen de moldes cúbicos o cilíndricos en un único ciclo bajo condiciones termobáricas idénticas, multiplicando la productividad del laboratorio y optimizando el consumo de energía eléctrica en comparación con modelos de baja capacidad.

* Estabilidad Absoluta en Ensayos de Larga Duración: Gracias a la robustez del PLC Siemens industrial, el equipo puede mantener de manera ininterrumpida perfiles de alta presión y temperatura durante semanas completas sin sufrir descalibraciones o sobrecalentamientos, garantizando la validez científica de los estudios de envejecimiento del cemento.

* Componentes Globales de Grado Premium: Al integrar válvulas norteamericanas HIP y bombas SC Hydraulic Engineering, la NZYQ2122 Ultimate minimiza drásticamente la tasa de micro-fugas hidráulicas y fallas mecánicas comunes, ofreciendo el costo total de propiedad (TCO) más bajo y competitivo de la industria.

---

6. Preguntas Frecuentes sobre el Modelo Ultimate NZYQ2122 (FAQ)

¿Por qué es obligatorio utilizar una cámara de curado HTHP como la NZYQ2122 en lugar de un horno convencional para preparar cubos de cemento?
Un horno convencional solo aplica calor a presión atmosférica. Bajo esas condiciones, el agua libre dentro de la lechada de cemento se evapora antes de completar la hidratación cristalina, destruyendo la muestra. La NZYQ2122 aplica una presión de confinamiento hidrostática real que mantiene el agua en estado líquido a altas temperaturas, replicando las condiciones mecánicas del pozo para que el cemento desarrolle su verdadera estructura cristalina e integridad estructural de acuerdo con la norma API Spec 10.

¿Cómo previene este equipo la corrosión interna provocada por el agua o los aditivos químicos liberados por el cemento durante el curado?
El cuerpo principal de la cámara de curado de la NZYQ2122 Ultimate está forjado íntegramente a partir de una aleación de acero inoxidable metalúrgicamente tratada de alta resistencia química. Adicionalmente, el rack de moldes y las paredes internas están diseñados para resistir la alta alcalinidad y los compuestos salinos de los fluidos de perforación modernos, evitando la oxidación galvánica y extendiendo la vida útil operativa del activo.

¿Qué función cumple la fase de descompresión controlada programable en el software de la pantalla táctil?
Si una cámara de curado se descompresiona de forma brusca e instantánea al terminar el ensayo, el diferencial de presión atrapado en los microporos de los cubos de cemento se expandirá violentamente, provocando el estallido interno o agrietamiento físico de la muestra (falla por descompresión explosiva). El software del touchscreen HMI de la NZYQ2122 Ultimate ejecuta una rampa de descompresión lineal lenta y controlada por el PLC, protegiendo la integridad estructural de las probetas para que puedan ser evaluadas con éxito en la prensa de compresión.
