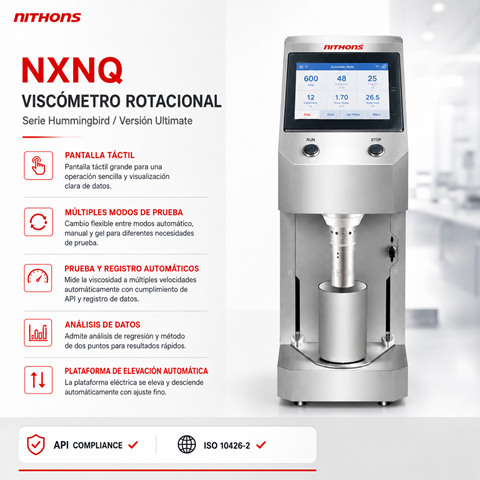

Viscosímetro Rotacional Automatizado para Análisis Reológico de Fluidos NXNQ

El viscosímetro rotacional automatizado de la serie NXNQ es el instrumento analítico de referencia diseñado para la caracterización reológica avanzada de lodos de perforación, fluidos de completación y lechadas de cemento petrolero. Desarrollado bajo el estricto cumplimiento de los estándares internacionales dictados por el American Petroleum Institute, incluyendo las normativas API RP 13B-1/2, API Spec 10 y la norma ISO 10426, este sistema digital automatizado transforma la medición de la viscosidad en un proceso de alta fidelidad científica, sustituyendo los antiguos e imprecisos diales mecánicos por sensores de torsión optoelectrónicos de alta resolución.

En la ingeniería de pozos, comprender el comportamiento del fluido bajo diferentes tasas de cizallamiento (Shear Rates) es vital para asegurar el éxito operativo. Los datos de viscosidad dictan la capacidad del lodo para transportar los recortes de perforación hacia la superficie (hole cleaning), determinan las pérdidas de presión por fricción en el espacio anular y guían el cálculo de las presiones de surgencia y succión (surge and swab) para evitar brotes geológicos. La serie NXNQ automatiza el barrido de velocidades y aplica de forma nativa complejos algoritmos de fluidos no-newtonianos, permitiendo a los ingenieros modelar con precisión matemática la reología de las lechadas dopadas con cementing additives modificadores de reología avanzados antes de su inyección en formaciones críticas.

1. Motorización Digital Sincrónica y Secuencias API Automatizadas

El corazón tecnológico del modelo NXNQ radica en su sistema de accionamiento directo gobernado por un motor de pasos digital síncrono controlado por microprocesador. A diferencia de los viscosímetros tradicionales que emplean cajas de cambio mecánicas o bandas elásticas propensas al desgaste y al deslizamiento micro-mecánico, el motor del NXNQ ofrece una estabilidad de velocidad angular de ±0.01 rpm en todo su rango operativo. Gobernado por un controlador lógico programable industrial avanzado (PLC Siemens), el equipo puede ejecutar perfiles de velocidad continuos desde 0.1 rpm hasta 600 rpm de forma lineal, eliminando las restricciones de las velocidades fijas clásicas.

Toda la lógica operativa se gestiona a través de una intuitiva interfaz de pantalla táctil a color de grado industrial (touchscreen HMI). Con un solo comando en la pantalla, el técnico activa la rutina automática API, donde el instrumento acelera a 600 rpm para estabilizar el fluido, desciende de forma secuencial por los puntos de consigna analíticos (300, 200, 100, 6, 3 rpm), espera la estabilización térmica y registra el torque exacto sin intervención humana. El software integrado en el touchscreen HMI calcula de forma instantánea la Viscosidad Aparente (AV), la Viscosidad Plástica (PV) y el Umbral de Fluencia o Punto Cedente (Yield Point - YP), desplegando el reograma matemático en tiempo real.

2. Transducción de Torque Optoelectrónica y Geometría R1-B1 Estándar

Para erradicar los errores de lectura óptica causados por el ojo humano al observar un dial giratorio analógico en fluidos con fluctuaciones rápidas de reología, la serie NXNQ incorpora un transductor de torque optoelectrónico libre de fricción mecánica. Este sensor mide la micro-deflexión del resorte de torsión calibrado de precisión mediante un codificador digital de alta frecuencia. El resultado es una cuantificación del esfuerzo de corte (Shear Stress) con una linealidad analítica absoluta, capaz de detectar variaciones milimétricas tanto en lechadas ultra-ligeras de baja viscosidad como en lodos densificados con alta carga de sólidos pesados.

El instrumento respeta la geometría de cilindros coaxiales estándar de la industria (Rotor-Bob). Equipado de serie con la combinación estándar API F1 (Rotor R1 con radio de 1.8415 cm, Bob B1 con radio de 1.7245 cm y una longitud de bob de 3.800 cm), el NXNQ mantiene una constante de diseño geométrica exacta. Esta configuración asegura que las lecturas obtenidas en cualquier laboratorio a nivel mundial utilizando el NXNQ sean perfectamente homologables y comparables con los registros históricos de las principales empresas operadoras de servicios petroleros del mundo.

3. Modelado Reológico Multivariante y Medición Automatizada de Gel

Una de las mayores innovaciones del NXNQ es su capacidad para procesar los datos de torque bruto recopilados y ajustarlos de forma nativa a los diferentes modelos reológicos exigidos por la ingeniería moderna de perforación. El software embebido en el PLC Siemens no se limita a las ecuaciones simplificadas de Bingham; realiza regresiones no lineales en segundos para calcular el índice de comportamiento de flujo (n) y el índice de consistencia (K) bajo el modelo de Ley de Potencia (Power Law), así como el esfuerzo de fluencia real bajo el modelo Herschel-Bulkley, proporcionando las matrices matemáticas exactas necesarias para los simuladores hidráulicos de pozo avanzados.

Asimismo, la determinación del esfuerzo de gel (Gel Strength) —la propiedad tixotrópica del fluido para suspender los recortes cuando se detiene la circulación— se ejecuta bajo un estricto automatismo cronometrado. El NXNQ cuenta con un temporizador digital integrado para los periodos de reposo normativos de 10 segundos y 10 minutos. Tras la agitación inicial a alta velocidad, el equipo detiene automáticamente el rotor el tiempo programado y, al cumplirse el plazo exacto, arranca una rotación ultra-lenta y suave a 3 rpm para capturar el pico máximo de deflexión del resorte, registrando el esfuerzo de gel inicial y de diez minutos de forma matemática, libre de las desviaciones humanas asociadas al uso de cronómetros manuales.

4. Copa Térmica Integrada y Arquitectura de Limpieza Rápida

Debido a que la viscosidad y los parámetros de corte de cualquier polímero o arcilla son altamente codependientes de la temperatura, el NXNQ incluye de serie una copa de calentamiento termostática (Heating Cup) de alta transferencia térmica controlada digitalmente desde el propio panel central. El sistema de calefacción calienta de forma segura la muestra de lodo hasta los 65°C (150°F) estipulados por los protocolos de prueba estándar, manteniendo una estabilidad térmica estricta mediante un sensor PT100 de inmersión, asegurando que las lecturas reológicas correspondan exactamente a la temperatura de calibración de referencia del lodo.

El diseño físico del viscosímetro NXNQ prioriza el mantenimiento rápido indispensable en entornos saturados de trabajo. El conjunto del rotor y el bob cuenta con un sistema de liberación rápida sin roscas complejas; el técnico puede retirar el cilindro exterior deslizándolo de forma vertical en segundos para su lavado con agua limpia o solventes orgánicos. El chasis del equipo cuenta con un acabado pulido anticorrosión sellado que impide que las salpicaduras accidentales de fluidos base aceite penetren en los componentes electrónicos del motor, garantizando una alta disponibilidad operativa con cero costos ocultos de mantenimiento estructural a lo largo de los años.

---

5. ¿Por qué elegir el viscosímetro automatizado NXNQ? (WHY)

* Automatización API con Cero Sesgo Humano: Su secuencia de barrido automatizada realiza de forma autónoma el registro de torque a las velocidades normalizadas por la API, eliminando las variaciones ópticas y los errores de cálculo típicos de los operarios.

* Modelado Matemático Avanzado en Pantalla: Su procesador integrado calcula y grafica instantáneamente las curvas para Bingham, Power Law y Herschel-Bulkley, entregando los coeficientes de flujo (n, K) listos para ser ingresados en los softwares de simulación hidráulica de perforación.

* Estabilidad Mecánica por Motor Digital Directo: Al eliminar las bandas elásticas y las cajas de cambio mecánicas de los modelos antiguos, el motor de pasos digital del NXNQ erradica las vibraciones residuales, garantizando mediciones repetibles a bajas revoluciones (3 rpm).

---

6. Preguntas Frecuentes sobre la Serie Reológica NXNQ (FAQ)

¿Cómo calcula el NXNQ los valores de Viscosidad Plástica (PV) y Punto Cedente (YP) bajo el modelo de Bingham Plastic?
El software integrado del NXNQ aplica de forma directa las fórmulas estandarizadas de la API. La Viscosidad Plástica (PV) se obtiene restando matemáticamente la lectura de torque a 300 rpm de la lectura obtenida a 600 rpm ($PV = \theta_{600} - \theta_{300}$), expresada en centipoises (cP). El Punto Cedente (YP) se calcula restando la PV de la lectura a 300 rpm ($YP = \theta_{300} - PV$), expresándose directamente en libras por cada 100 pies cuadrados ($lb/100 ft^2$).

¿Qué tipo de calibración requiere el transductor digital del NXNQ para validar sus reportes ante auditorías internacionales?
El NXNQ se calibra de forma rutinaria utilizando aceites estándar de viscosidad certificada trazables por organismos de metrología. El software del touchscreen HMI cuenta con un menú de calibración guiado y protegido por contraseña: el operador introduce el aceite patrón en la copa térmica a la temperatura certificada, ejecuta la rutina de velocidades y el sistema ajusta digitalmente los coeficientes de ganancia del sensor, generando un registro de calibración inalterable conforme a las normas ISO.

¿Se pueden utilizar otras geometrías de Rotor-Bob (como combinaciones de holgura extendida) en el modelo NXNQ para fluidos con sólidos gruesos?
Sí. Aunque el instrumento viene configurado de fábrica con el conjunto estándar R1-B1 de la API, el software flexible del NXNQ permite al usuario ingresar coeficientes de forma para geometrías especiales (como rotores con holguras extendidas R2 o bobs modificados B2/B5). Esto es especialmente útil en proyectos de investigación donde se analizan fluidos de perforación con materiales de control de pérdida de circulación (LCM) de partículas gruesas que podrían atascarse en la holgura estándar de 1.17 mm del R1-B1.
