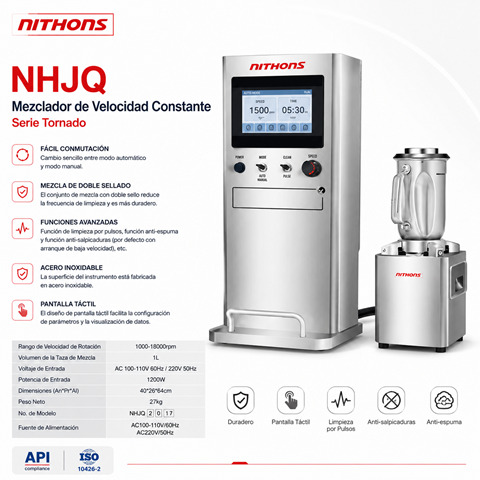

El mezclador de velocidad constante Tornado (Serie NHJQ) es el instrumento de ingeniería fundamental y el punto de partida crítico para cualquier laboratorio certificado de cementación petrolera. Diseñado meticulosamente bajo los estándares internacionales más rigurosos dictados por la normativa API Spec 10, API RP 10B-2 y la norma ISO 10426, este dispositivo de alta cizalla (high-shear) es el único método homologado para realizar la mezcla inicial de cemento seco, agua de amasado y cementing additives. Al garantizar que la energía de mezcla aplicada al fluido sea idéntica en cada ensayo, el modelo Tornado elimina la variabilidad humana e instrumental, asegurando que las propiedades reológicas, los tiempos de espesamiento y las resistencias mecánicas evaluadas posteriormente en otros equipos sean 100% reproducibles y científicamente válidas.
En la física de fluidos de perforación y cementos, el orden y la energía de mezcla alteran drásticamente la cinética de hidratación del silicato tricálcico (C3S). Si un técnico mezcla una lechada utilizando un dispositivo comercial ordinario, la velocidad del motor disminuye a medida que el fluido se vuelve más espeso debido a la resistencia mecánica interna, lo que sub-mezcla el cemento y genera agregados moleculares que falsean los resultados de laboratorio. El mezclador Tornado NHJQ resuelve esta vulnerabilidad crítica de raíz: su microprocesador integrado monitorea continuamente la resistencia del eje y ajusta la entrega de potencia eléctrica en fracciones de milisegundo, manteniendo las revoluciones por minuto (RPM) absolutamente constantes sin importar cuán densa, viscosa o cargada con polímeros se encuentre la muestra.
El corazón tecnológico del mezclador de velocidad constante Tornado NHJQ radica en su sistema de control digital de lazo cerrado basado en un microprocesador industrial de alta velocidad. La norma API Spec 10 exige un protocolo de mezcla sumamente estricto dividido en dos fases temporales consecutivas: una primera etapa de baja velocidad a 4,000 RPM (±200 RPM) durante 15 segundos, en la cual se introducen los componentes secos al líquido, seguida inmediatamente de una segunda etapa de alta cizalla a 12,000 RPM (±500 RPM) durante un lapso exacto de 35 segundos para romper los aglomerados de partículas. El Tornado ejecuta de forma 100% automatizada esta secuencia de temporización con solo presionar un botón, evitando que el operador deba controlar manualmente un cronómetro.
Para contrarrestar la pérdida de velocidad provocada por la fricción viscosa de lechadas de alta densidad (diseñadas con agentes densificantes pesados como la hematita o la barita), el motor del Tornado está equipado con un sensor óptico de tacómetro digital que retroalimenta constantemente al procesador. Si el fluido ejerce un torque inverso severo, el sistema inyecta corriente adicional instantáneamente para mantener el eje girando exactamente a la velocidad de consigna. Este nivel de consistencia energética asegura que el tamaño de partícula del cemento disperso sea homogéneo en todo el volumen del vaso, un requisito indispensable para que las pruebas posteriores en consistómetros HTHP o analizadores ultrasónicos SGS reflejen el comportamiento real del fluido en las condiciones del pozo.
Las lechadas de cemento petrolero son suspensiones altamente abrasivas y químicamente agresivas debido a su pH extremadamente alcalino y a la presencia frecuente de sales corrosivas pesadas o ácidos orgánicos retardadores. Un vaso de mezcla o unas cuchillas ordinarias sufrirían un desgaste erosivo acelerado, alterando la geometría de flujo y desprendiendo micro-partículas metálicas que contaminarían químicamente la muestra. Para evitar esta degradación prematura, Nithons fabrica el vaso contenedor completo del modelo Tornado NHJQ, así como su conjunto de cuchillas de mezcla de geometría API, en aleaciones de acero inoxidable de grado superior con tratamientos térmicos de endurecimiento superficial.
El vaso de acero inoxidable cuenta con deflectores (baffles) internos soldados de forma precisa según las dimensiones geométricas exactas exigidas por la API. Estos deflectores rompen el vórtice central que se genera de forma natural durante la rotación a 12,000 RPM, forzando al fluido a recircular de manera vertical continua de arriba hacia abajo. Esto garantiza que no existan "zonas muertas" de mezcla en el fondo del contenedor y que todos los aditivos líquidos y sólidos experimenten la misma tasa de deformación por cizallamiento, logrando una hidratación homogénea y una distribución de tamaño de burbuja uniforme en formulaciones de cemento de ultra baja densidad o sistemas espumados.
| Parámetro de Ingeniería de Mezcla | Especificaciones Técnicas del Modelo Tornado NHJQ |
| Protocolo de Operación | Modo automático estandarizado API y modo manual programable |
| Velocidades API Pregrabadas | Fase 1: 4,000 RPM (Baja velocidad) | Fase 2: 12,000 RPM (Alta cizalla) |
| Núcleo de Control Electrónico | Microprocesador industrial con lazo cerrado y compensación automática de torque |
| Material del Vaso y Cuchillas | Acero inoxidable de alta resistencia mecánica endurecido contra la erosión abrasiva |
| Capacidad de Volumen Útil | Contenedor estandarizado API de 1 Litro (Aproximadamente 32 oz de volumen de fluido) |
| Interfaz de Configuración | Pantalla digital LCD de alta visibilidad con teclado físico de membrana sellado |
| Sistemas de Seguridad Activa | Microswitch de presencia física del vaso y enclavamiento de tapa de protección |
| Normas Homologadas | Cumplimiento total con los estándares API Spec 10, API RP 10B-2 e ISO 10426 |
Operar un motor industrial a 12,000 RPM con una masa densa de fluido implica riesgos operativos severos si el vaso no está fijado correctamente o si el operador intenta manipular las cuchillas en movimiento. El mezclador de velocidad constante Tornado NHJQ introduce un enfoque de seguridad proactiva de triple barrera. En primer lugar, la base del motor incorpora un microswitch de seguridad por presencia física: el circuito eléctrico de potencia está mecánicamente interrumpido de forma nativa, impidiendo que el motor arranque si el vaso de acero inoxidable no ha sido deslizado y bloqueado de forma perfecta en las guías de alineación de la base de sujeción.
En segundo lugar, el panel superior cuenta con una cubierta de seguridad que sella la boca del vaso durante la agitación de alta velocidad, conteniendo cualquier proyección de cemento líquido o polvo en suspensión, manteniendo el aire del laboratorio limpio y protegiendo los ojos del técnico. La interfaz de operación general consiste en una pantalla digital clara acoplada a un teclado de membrana de alta resistencia química sellado contra salpicaduras de agua y polvo (IP65). Los botones táctiles permiten seleccionar de manera directa los modos de mezcla API estándar o definir perfiles personalizados modificando los tiempos de agitación, brindando una flexibilidad total para proyectos de investigación avanzada de nuevos polímeros experimentales.
El cemento es un material aglomerante que comienza a fraguar de forma irreversible en el momento en que se mezcla con agua. Si los residuos de lechada no se remueven de manera exhaustiva inmediatamente después de concluir el periodo de mezcla de 50 segundos, el cemento se endurecerá alrededor del eje de transmisión del vaso, destruyendo los sellos de elastómero y bloqueando los rodamientos de alta velocidad en el siguiente ensayo. El mezclador Tornado NHJQ ha sido estructurado bajo un concepto de diseño modular desmontable que permite desensamblar el conjunto del eje del vaso de forma rápida y sin necesidad de utilizar herramientas de taller complejas.
El fondo del vaso de acero inoxidable introduce un sistema de sellado de doble anillo de retención (double O-ring seal) fabricado en fluorocarbonos de alta resistencia térmica y química. Este mecanismo impide que el agua alcalina o los micro-sedimentos del cemento se filtren hacia el motor eléctrico central de la base de potencia de la máquina. Las cuchillas de mezcla API están aseguradas por una tuerca hexagonal central de cambio rápido que facilita su extracción para inspeccionar el nivel de desgaste geométrico mediante calibradores vernier. El chasis exterior de la base del mezclador cuenta con un recubrimiento de pintura epóxica horneada de alta resistencia al impacto y agentes químicos, permitiendo limpiar las salpicaduras accidentales de cemento con un paño húmedo de forma directa y sin degradar la estética o la estructura del activo.
---
* Garantía de Repetibilidad Científica Exigida por la API: Al mantener las RPM fijas a 4,000 y 12,000 mediante su procesador con compensación automática de torque, se asegura que cada lote de cemento reciba exactamente la misma energía de cizalla, un requisito obligatorio para que las auditorías de calidad de las empresas operadoras internacionales validen los datos del laboratorio.
* Resistencia Extrema al Desgaste por Abrasión: A diferencia de las licuadoras modificadas que sufren erosión geométrica y fallas en sus sellos en pocos meses de uso pesado, el vaso, los deflectores y las cuchillas del Tornado están forjados en acero inoxidable premium endurecido, garantizando años de servicio continuo sin contaminación de la muestra.
* Seguridad Total para el Técnico de Laboratorio: Sus enclavamientos lógicos automáticos y el microswitch de presencia física del vaso impiden arranques accidentales con las cuchillas expuestas, reduciendo a cero la tasa de accidentes operativos en laboratorios de alta presión y turnos continuos de trabajo de campo.
---
¿Por qué no es recomendable utilizar una licuadora de laboratorio convencional o de uso comercial para mezclar las muestras de cemento en lugar del Tornado NHJQ?
Las licuadoras comerciales carecen de un sistema de retroalimentación de lazo cerrado por microprocesador. Al añadir el cemento seco al agua, la viscosidad aumenta súbita y drásticamente; un motor convencional disminuirá sus RPM debido a la carga mecánica, violando la velocidad de corte constante de 12,000 RPM exigida por la norma API Spec 10. Solo el modelo Tornado NHJQ compensa activamente el torque en tiempo real para mantener la energía de mezcla idéntica en todo momento.
¿Con qué frecuencia se deben reemplazar las cuchillas de mezcla del Tornado NHJQ debido al desgaste por la abrasión del cemento?
El desgaste de las cuchillas depende directamente de la densidad de las lechadas y de la frecuencia de uso del laboratorio (el uso de agentes densificantes pesados como la hematita acelera el desgaste). La norma API RP 10B-2 recomienda inspeccionar visualmente y pesar las cuchillas de manera periódica; si la pérdida de masa supera el límite de tolerancia o la geometría de corte se deforma, la energía de mezcla disminuirá, requiriendo el cambio de la refacción mediante nuestra tuerca de extracción rápida modular.
¿Qué tipo de lubricación o mantenimiento preventivo requiere el conjunto del vaso para evitar filtraciones de fluidos hacia la base del motor?
El conjunto de rodamientos de alta velocidad del vaso del Tornado NHJQ viene sellado y pre-lubricado de fábrica con grasa sintética de alta resistencia térmica. El mantenimiento rutinario principal se limita a enjuagar minuciosamente el interior del vaso y el eje con agua limpia inmediatamente después de cada ensayo para eliminar residuos químicos antes de que fragüen, e inspeccionar visualmente los sellos de junta tórica (O-rings) del fondo para garantizar que mantengan su estanqueidad elástica total.
