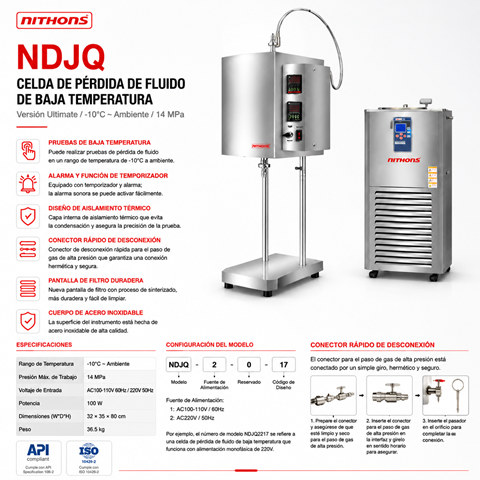

Celda de Baja Temperatura y Baja Presión para Medición de Pérdida de Fluido NDJQ

La celda de filtrado de baja temperatura de la serie NDJQ es un instrumento analítico fundamental diseñado para determinar el volumen de filtrado y las características de formación de revoque (filter cake) en fluidos de perforación y pastas de cemento bajo condiciones estándar. Desarrollado en estricta conformidad con los protocolos operativos descritos por el American Petroleum Institute, incluyendo las normativas API RP 13B-1 (para fluidos base agua) y API Spec 10, este equipo representa la solución de referencia para laboratorios petroleros que requieren realizar diagnósticos rápidos, repetibles y de alta frecuencia sobre la estabilidad de las lechadas a presiones moderadas.

En el ecosistema de control de calidad de un pozo, si bien los ensayos de alta presión y alta temperatura (HTHP) acaparan la simulación de yacimientos profundos, la caracterización a baja temperatura es la piedra angular para las operaciones en secciones someras, cementaciones de conductor y la formulación inicial de lodos. La serie NDJQ permite evaluar de forma directa la capacidad intrínseca de los fluid loss additives para retener el agua libre dentro de la fase continua del lodo a presiones estándar (típicamente 100 psi). Esto previene la deshidratación prematura del fluido frente a formaciones altamente permeables de baja profundidad, evitando problemas críticos de atrapamiento de herramientas o inestabilidad de las paredes del pozo durante las primeras fases de la perforación.

1. Sistema de Presurización Estable y Control de Flujo de Baja Presión

A diferencia de los sistemas HTHP que requieren infraestructuras complejas de gas nitrógeno a miles de psi y contrapresiones térmicas, el modelo NDJQ destaca por su eficiencia operativa y simplicidad mecánica. El instrumento se conecta a fuentes de presión convencionales, como cilindros de nitrógeno comprimido de baja presión o líneas de aire limpio de laboratorio. A través de un regulador de presión de precisión micrométrica y un manómetro de escala expandida integrado en la consola, el técnico puede establecer y mantener la presión diferencial exacta de 100 psi (0.69 MPa) exigida por la norma API, asegurando que la fuerza impulsora sobre el medio filtrante sea absolutamente constante durante los 30 minutos reglamentarios del ensayo.

La interfaz de control es puramente analógica y de alta fiabilidad, diseñada para soportar los entornos de trabajo más exigentes, incluidos los laboratorios móviles instalados en plataformas de perforación (rigsite). No obstante, para configuraciones de investigación avanzada, la serie NDJQ puede ser integrada modularmente con estaciones de adquisición de datos gobernadas por microprocesadores (PLC Siemens), permitiendo automatizar el registro del tiempo de filtrado y enviar las lecturas volumétricas directamente al software central de gestión del laboratorio, reduciendo la intervención manual y optimizando la cadena de custodia de la información analítica.

2. Arquitectura de Celda de Desmontaje Rápido y Metalurgia Avanzada

El cuerpo de la celda de la serie NDJQ está fabricado a partir de aleaciones de acero inoxidable austenítico pulido de primera calidad. Esta selección metalúrgica otorga una resistencia química excepcional frente a la naturaleza fuertemente alcalina de los fluidos cementantes y evita la corrosión galvánica cuando se trabaja con lodos salinos saturados. El diseño de la celda incorpora un mecanismo de cierre de bayoneta o varillas roscadas de paso rápido que reduce drásticamente el tiempo necesario para armar y desarmar el conjunto, un factor crítico en laboratorios de campo que procesan docenas de muestras por turno operativo.

En la base de la celda se aloja de forma perfecta el papel filtro estándar API (con un área de filtración normalizada de 45.8 cm² / 7.1 in²). El vástago de la válvula superior y el colector de purga inferior están diseñados con perfiles hidrodinámicos que impiden la retención de burbujas de aire o gotas de filtrado por tensión superficial. Esto garantiza que el primer mililitro de agua que atraviesa el revoque sea canalizado inmediatamente hacia la probeta graduada de vidrio borosilicatado, ofreciendo una lectura instantánea y ultra-precisa de la cinética de filtración inicial de la muestra.

3. Ergonomía de Operación y Seguridad en Ensayos de Alta Frecuencia

En los laboratorios de fluidos, la fatiga del operador y los errores derivados de la manipulación de equipos complejos son las causas principales de la dispersión de datos. El modelo NDJQ mitiga este factor gracias a su soporte vertical ergonómico con recubrimiento de pintura epóxica de alta resistencia. La celda se desliza de forma guiada sobre el eje central y se asegura mediante un pasador rápido, eliminando la necesidad de realizar esfuerzos de torsión incómodos. El espacio libre inferior está perfectamente calculado para alojar probetas graduadas de diferentes capacidades (25 ml a 100 ml), manteniendo el punto de goteo a una distancia mínima para evitar salpicaduras exteriores que ensucien la mesa de trabajo.

A pesar de operar a presiones moderadas de 100 psi, Nithons no compromete la seguridad industrial del personal técnico. La línea de entrada de gas está equipada de serie con una válvula de alivio mecánica calibrada que actúa como un escudo pasivo redundante. Si por un fallo en el regulador de la línea principal de suministro se genera un pico de presión accidental, la válvula de alivio desvía el exceso de flujo al instante, impidiendo que la celda experimente tensiones mecánicas superiores a su límite de diseño y garantizando un entorno operativo seguro para los técnicos.

4. Limpieza Simplificada de Revoques y Mantenimiento de Cero Costo

Debido a que el ensayo de filtrado genera un revoque sólido de lodo depositado sobre el papel filtro, la facilidad de limpieza es vital para la productividad del laboratorio. Tras finalizar la prueba de 30 minutos y despresurizar el sistema mediante la válvula de purga manual, el diseño de la celda de la serie NDJQ permite extraer el papel filtro con el revoque intacto. Esto es fundamental para que el ingeniero de fluidos pueda realizar mediciones complementarias físicas obligatorias por la API, tales como determinar el espesor del revoque (en treintaicuatroavos de pulgada) y evaluar visualmente su consistencia, flexibilidad y adherencia.

El mantenimiento preventivo de la serie NDJQ es prácticamente nulo. Al no poseer componentes eléctricos de alta potencia ni camisas de calentamiento que sufran desgaste térmico, el equipo está diseñado para operar de forma ininterrumpida durante años. Las juntas de sellado internas son de dimensiones comerciales estándar de Nitrilo o Viton, lo que permite su reemplazo rápido a un costo mínimo directamente por el personal del laboratorio. La superficie exterior pulida repele las manchas de lodos base agua o aditivos poliméricos complejos, requiriendo únicamente un lavado básico con agua limpia al final de la jornada para mantener el instrumento en perfectas condiciones estéticas y funcionales.

---

5. ¿Por qué elegir la celda de filtrado de baja temperatura NDJQ? (WHY)

* Máxima Eficiencia para Pruebas Masivas (Screening): Su diseño de desmontaje rápido y operación simplificada a 100 psi la convierte en la herramienta perfecta para evaluar lotes masivos de aditivos y optimizar formulaciones básicas antes de pasar a pruebas HTHP más complejas.

* Portabilidad Extrema para Laboratorios de Campo: Con un peso optimizado y un chasis altamente compacto que no requiere energía eléctrica para la presurización básica, es el equipo indispensable para remolques y laboratorios móviles en el sitio de perforación.

* Fidelidad Repetible bajo Estándares API: Al garantizar un área de filtración normalizada exacta y una regulación de presión libre de fluctuaciones, elimina las variables humanas, proporcionando datos consistentes que cumplen con las normativas mundiales.

---

6. Preguntas Frecuentes sobre la Serie de Baja Temperatura NDJQ (FAQ)

¿Se puede acoplar una camisa de calentamiento externa al modelo NDJQ si se requiere evaluar una muestra a temperaturas moderadas como 50°C?
Sí. Aunque la serie NDJQ está optimizada para ensayos estándar a temperatura ambiente (LPLT), Nithons ofrece como accesorio opcional una chaqueta térmica de baja potencia controlada por un termostato digital. Esto permite realizar pruebas estables a temperaturas moderadas de hasta 60°C o 80°C sin necesidad de migrar a los sistemas de alta presión HTHP más robustos y costosos de la serie NJSJ.

¿Cuál es el procedimiento correcto según la API para reportar el volumen de filtrado si la prueba se realiza en la serie NDJQ durante los 30 minutos completos?
De acuerdo con las directrices de la API RP 13B-1, el volumen total de líquido recolectado en la probeta graduada al cabo de los 30 minutos exactos se reporta directamente en centímetros cúbicos (o mililitros) como el valor de "Pérdida de Fluido API". Es vital asegurarse de realizar la lectura de forma perpendicular al menisco del líquido para evitar errores de paralaje óptico.

¿Qué tipo de gas se recomienda utilizar para presurizar la celda NDJQ en laboratorios de refinerías o plantas de fluidos?
Para la máxima seguridad analítica y cumplimiento normativo, el gas de elección preferido es el Nitrógeno comprimido ($N_2$), ya que es un gas inerte que no reacciona quimicamente con los componentes del lodo. Sin embargo, dado que el equipo opera a una presión baja de 100 psi, la serie NDJQ está perfectamente validada para trabajar con líneas de aire comprimido limpio y seco del laboratorio, siempre que cuenten con un filtro separador de humedad y aceite para evitar contaminar la muestra.
