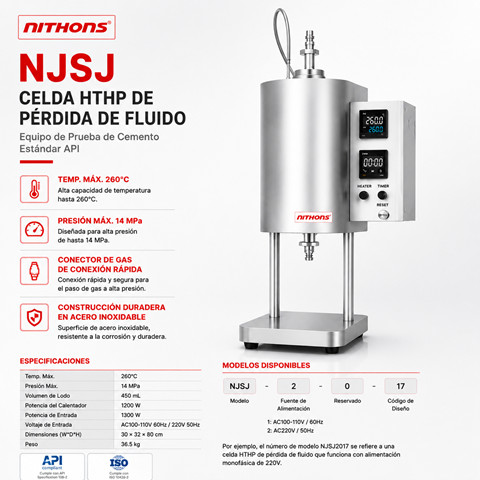

Celda de Alta Presión y Alta Temperatura (HTHP) para Medición de Pérdida de Fluido NJSJ

La celda de filtrado HTHP de la serie NJSJ es un instrumento analítico de precisión diseñado para cuantificar el comportamiento de la pérdida de fluido (Fluid Loss) o deshidratación dinámica en lodos de perforación y lechadas de cemento petrolero. Fabricado bajo el estricto cumplimiento de los estándares fijados por el American Petroleum Institute, específicamente las normativas API Spec 10, API RP 13B-1/2 y la norma ISO 10426, este sistema recrea con exactitud matemática las condiciones extremas de presión diferencial y temperatura que experimentan los fluidos en el fondo del pozo, permitiendo evaluar la capacidad de formación de revoque (filter cake) y la retención de agua libre de las muestras.

Durante las operaciones de perforación y cementación, el control de la filtración hacia las formaciones permeables es un factor crítico para la estabilidad del pozo. Si un fluido pierde agua de manera descontrolada debido a la presión hidrostática, los aditivos costosos se disipan, la reología del lodo se degrada provocando pegaduras de tubería (differential sticking) y, en el caso del cemento, se altera severamente la relación agua/cemento, impidiendo el desarrollo adecuado de la resistencia a la compresión. La serie NJSJ permite a los ingenieros de fluidos optimizar la dosificación de los fluid loss additives en el laboratorio, asegurando que las lechadas mantengan su homogeneidad física y protejan las zonas productoras contra el daño de formación antes del despliegue operativo real.

1. Bloque Térmico PID de Alta Densidad y Gestión de Presión Segura

El núcleo de calentamiento del modelo NJSJ consta de una camisa termostática cilíndrica (Heating Jacket) de alta potencia, equipada con resistencias blindadas dispuestas helicoidalmente para evitar puntos fríos. La regulación térmica está gobernada por un microprocesador digital con lógica PID avanzada integrado en el panel de control, el cual se puede acoplar opcionalmente a un sistema de control centralizado por controlador lógico programable (PLC Siemens). Este bucle analítico lee de forma continua la temperatura mediante un termopar de inmersión directa colocado en la camisa o dentro de la propia celda, manteniendo la estabilidad térmica del fluido bajo ensayo con una tolerancia menor a ±1°C, incluso en pruebas prolongadas de alta temperatura.

Para la simulación de la presión diferencial que induce la filtración, el sistema NJSJ utiliza colectores de gas nitrógeno ($N_2$) de alta seguridad. A través de reguladores de presión de doble etapa de grado industrial, los operadores pueden aplicar de forma independiente una presión de confinamiento en la sección superior de la celda y una contrapresión (Back Pressure) en el colector de filtrado inferior. Esta contrapresión es un requisito técnico obligatorio de la API para evitar que los fluidos recolectados por encima de los 100°C (212°F) sufran una evaporación instantánea por flasheo térmico, garantizando que el volumen de filtrado medido en la probeta graduada corresponda exactamente al comportamiento físico real del pozo.

2. Metalurgia de Alta Resistencia y Diseño de Celda Invertida Anti-Fugas

La celda de filtrado (Fluid Loss Cell) es el componente crítico sometido a los mayores esfuerzos mecánicos y químicos del ensayo. Nithons fabrica estas celdas a partir de barras sólidas de acero inoxidable aleado premium (AISI 316 o Hastelloy opcional), eliminando costuras de soldadura que puedan debilitar la estructura bajo altas presiones. La geometría interna de la celda de la serie NJSJ incorpora un sistema de sellado redundante mediante juntas tóricas (O-rings) de Viton de alta temperatura fluoroelastómera, las cuales resisten el ataque químico de lodos base aceite (OBM), fluidos altamente alcalinos y aditivos corrosivos sin perder sus propiedades elásticas de confinamiento.

El diseño mecánico de la celda de la serie NJSJ cuenta con tapas texturizadas y vástagos de válvula de doble asiento que impiden las fugas de gas o fluido durante el proceso de presurización. El extremo inferior de la celda está mecanizado para albergar de forma perfecta tanto los papeles filtros estándar API de alta resistencia como los discos cerámicos porosos (Ceramic Discs). Estos discos cerámicos son fundamentales para simular la estructura de poros reales de diferentes formaciones geológicas (areniscas, lutitas), ofreciendo una evaluación de la pérdida de fluido mucho más representativa que los medios filtrantes bidimensionales convencionales.

3. Sistemas de Seguridad Pasiva y Ergonomía del Bloque Calefactor

La operación con gases comprimidos a altas presiones y fluidos sobrecalentados implica riesgos inherentes de seguridad industrial. La serie NJSJ aborda esta prioridad mediante la instalación de sistemas de seguridad pasiva en todo el colector de distribución. Cada línea de presión de nitrógeno está protegida por una válvula de alivio mecánica de ruptura calibrada de fábrica; si un error operacional provoca un exceso de presurización por encima de los límites de diseño de la máquina, la válvula se abre de forma autónoma liberando el gas de manera segura hacia la parte posterior del equipo, protegiendo la integridad física de los técnicos del laboratorio.

La ergonomía de la camisa de calentamiento ha sido optimizada para laboratorios con flujos de trabajo intensivos. El cuerpo exterior cuenta con un revestimiento de aislamiento térmico compuesto que mantiene la carcasa exterior a una temperatura segura al tacto, minimizando las pérdidas de calor hacia el entorno climatizado del laboratorio y reduciendo el consumo eléctrico. El sistema incluye un soporte de extracción vertical y herramientas ergonómicas de sujeción que permiten retirar la celda caliente de la camisa sin que el operador deba entrar en contacto físico directo con las superficies de acero expuestas, previniendo accidentes laborales por quemaduras térmicas.

4. Recolección de Filtrado Precisa y Mantenimiento Simplificado

El colector de contrapresión inferior de la serie NJSJ está diseñado con un sistema de acoplamiento rápido que permite conectar y desconectar el cilindro receptor de filtrado en pocos segundos, sin necesidad de utilizar llaves mecánicas pesadas que desgasten las roscas. El vástago de la válvula inferior posee un mecanismo de apertura milimétrica que permite liberar el filtrado acumulado de forma controlada hacia la probeta de medición. Las caras internas del receptor están pulidas a espejo para evitar que las gotas de fluido queden adheridas a las paredes por tensión superficial, garantizando que el volumen recolectado sea leído con precisión analítica estricta para el cálculo matemático de la tasa de filtrado API corregida a 30 minutos.

El mantenimiento de la serie NJSJ se ve facilitado por su construcción modular robusta. Después de cada ensayo, la celda de filtrado se puede desarmar por completo desenroscando las tapas extremas con la llave en T provista de serie. El diseño libre de esquinas muertas o ranuras profundas permite lavar los residuos de cemento fraguado o lodos base aceite utilizando cepillos estándar y solventes comunes. Las camisas de los vástagos de las válvulas son intercambiables, lo que significa que ante el desgaste normal por la abrasión natural de las partículas de barita o arena, el técnico puede reemplazar los sellos internos en minutos directamente en el laboratorio, garantizando la continuidad operativa del instrumento a largo plazo.

---

5. ¿Por qué elegir la celda de filtrado HTHP NJSJ? (WHY)

* Precisión en Simulación de Yacimiento: Recrea con exactitud las presiones diferenciales y temperaturas críticas de fondo de pozo exigidas por la API, garantizando datos confiables para el diseño de aditivos controladores de filtrado.

* Metalurgia e Integridad Estructural Premium: Al estar fabricada a partir de barras sólidas de acero inoxidable AISI 316 sin soldaduras, la celda elimina los riesgos de micro-fisuras por fatiga de presión, superando la vida útil de los modelos comerciales estándar.

* Seguridad Operativa Multi-Nivel: Equipada con válvulas de alivio mecánicas independientes en los colectores de nitrógeno y un diseño de camisa con aislamiento térmico avanzado, reduce a tasa cero los riesgos de accidentes por sobrepresión o quemaduras.

---

6. Preguntas Frecuentes sobre la Serie HTHP NJSJ (FAQ)

¿Por qué es obligatorio aplicar una contrapresión (Back Pressure) en el receptor inferior durante los ensayos con el NJSJ?
Cuando la temperatura de ensayo supera el punto de ebullición del agua a presión atmosférica (100°C), cualquier fluido que atraviese el medio filtrante se transformará instantáneamente en vapor debido al cambio de presión (flasheo). Esto causaría una pérdida masiva de volumen evaporado, alterando la medición. Al aplicar una contrapresión de nitrógeno (típicamente entre 50 y 100 psi), el agua se mantiene en estado líquido dentro del receptor, permitiendo una lectura volumétrica exacta según los lineamientos API.

¿Cuál es la ventaja de utilizar discos cerámicos en lugar de papel filtro estándar en el modelo NJSJ?
El papel filtro estándar posee una estructura porosa uniforme pero bidimensional, ideal para pruebas básicas. Sin embargo, los discos cerámicos simulan la matriz tridimensional y la porosidad real (medida en darcies o micrones) de las rocas reservorio del subsuelo. Esto permite evaluar no solo cuánta agua pierde el fluido, sino cómo las partículas sólidas invaden los poros de la formación, proporcionando datos críticos para el control del daño de formación.

¿Cómo se realiza el cálculo de la pérdida de fluido API si el ensayo se detiene antes de los 30 minutos reglamentarios debido a una deshidratación rápida?
Si el fluido posee propiedades deficientes de filtrado y el gas nitrógeno se agota (pasa a través del medio) antes de los 30 minutos, la norma API establece una fórmula de extrapolación matemática. El operador anota el tiempo exacto en segundos en que ocurrió la ruptura (t) y el volumen recolectado hasta ese instante ($V_t$). La pérdida de fluido corregida HTHP se calcula multiplicando $V_t$ por la raíz cuadrada de 1,800 dividido entre el tiempo en segundos ($t$). El software opcional para (touchscreen HMI) de Nithons realiza este cálculo de forma automática e instantánea.
