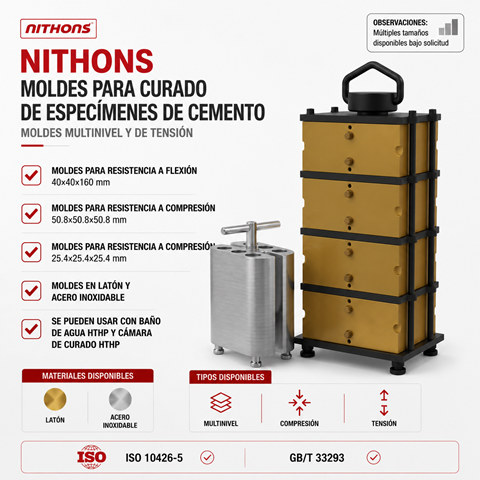

Juego de Moldes de Curado de Especímenes de Cemento para Pruebas Mecánicas Conforme a la Norma API

El juego de moldes de curado de especímenes de cemento de la serie de cumplimiento API de Nithons es una suite metrológica de ingeniería diseñada para fundir, conformar y curar probetas geométricas de lechadas de cemento destinadas a ensayos destructivos de caracterización mecánica. Fabricados bajo los más rigurosos controles de calidad dimensional y en estricta conformidad con la norma internacional API RP 10B-2 / ISO 10426-2 (Prácticas recomendadas para la prueba de cementos para pozos), estos moldes especializados son el estándar indispensable en laboratorios de cementación de pozos para garantizar la preparación óptima de muestras destinadas a la medición de resistencia a la compresión, resistencia a la flexión y resistencia a la tracción de la barrera de cemento endurecido.

En la ingeniería de construcción de pozos de petróleo y gas, el diseño de la barrera de cemento anular debe ser validado mediante la medición exacta de sus propiedades elásticas y mecánicas. Para que los datos obtenidos en prensas hidráulicas automáticas o sistemas de ensayos triaxiales sean científicamente válidos, las probetas de ensayo (sean cubos de 2 pulgadas, cilindros o prismas) deben poseer una geometría perfecta con caras perfectamente paralelas y ángulos rectos exactos. Cualquier desviación micrométrica, rugosidad superficial excesiva o pérdida de material en las aristas generada durante el desmolde introduce un fenómeno crítico conocido como "concentración de esfuerzos" (Stress Concentration). Durante la aplicación de la carga hidráulica, la fuerza no se distribuye uniformemente, provocando una falla prematura y artificial de la muestra. Esto genera lecturas de resistencia falsamente bajas que invalidan los reportes de control de calidad y comprometen el diseño de la cementación en el pozo. La suite de moldes de Nithons elimina este riesgo técnico de raíz.

1. Metalurgia Avanzada de Alta Estabilidad y Rectificado de Precisión CNC

El principio físico que rige la excelencia del juego de moldes de Nithons es su rigidez estructural intrínseca. Dado que estos moldes deben llenarse con lechadas de cemento altamente alcalinas y ser introducidos de manera repetida en baños de agua termostáticos o cámaras de curado presurizadas a altas temperaturas, están fabricados en aceros aleados de alta resistencia o acero inoxidable AISI 304/316 con tratamientos térmicos de endurecimiento superficial. Esta metalurgia avanzada asegura que el coeficiente de expansión térmica del molde sea predecible y que la estructura metálica resista el desgaste mecánico y la corrosión intergranular sin sufrir deformaciones dimensionales a lo largo de miles de ciclos operativos.

Las superficies interiores de cada cavidad del molde se someten a un proceso de maquinado por control numérico computarizado (CNC) seguido de un rectificado de precisión con muela abrasiva, logrando una rugosidad superficial extremadamente baja ($R_a < 0.2 \ \mu\text{m}$). Este acabado espejo minimiza la fricción interfacial y evita el anclaje mecánico de los cristales de silicato de calcio hidratado (C-S-H) formados durante el fraguado. Asimismo, la planeidad de las caras interiores y la perpendicularidad entre las paredes adyacentes se controlan mediante metrología óptica con tolerancias que superan las exigencias de la especificación API, asegurando probetas de prueba geométricamente perfectas.

2. Arquitectura Modular Segmentada y Mecanismo de Desmolde Sin Impacto

Una de las mayores innovaciones técnicas de la suite de moldes de curado de Nithons es su diseño mecánico modular desmontable. Los moldes tradicionales de una sola pieza o con uniones rígidas exigen que el técnico golpee fuertemente la estructura con martillos de goma o use cuñas metálicas para forzar la extracción del espécimen de cemento endurecido. Este método rústico de impacto induce micro-fracturas internas invisibles dentro de la matriz cristalina del cemento y suele romper los bordes y esquinas de las probetas, alterando drásticamente el área de contacto efectiva de la muestra y destruyendo la precisión del ensayo de compresión posterior.

Los moldes de Nithons emplean un sistema de placas laterales acopladas con pasadores de alineación rectificados y tornillos de sujeción rápida de alta resistencia. Al finalizar el período de curado, el operario simplemente afloja los sujetadores mecánicos, permitiendo que las paredes del molde se separen de forma radial hacia el exterior, liberando el cubo o cilindro de cemento de manera suave, limpia y sin requerir ningún esfuerzo mecánico de cizallamiento o impacto. Las bases de los moldes también están rectificadas de forma plana y se acoplan herméticamente a las paredes mediante sistemas de ranura y lengüeta, lo que impide la fuga de la fase acuosa de la lechada (lechada diluida) durante la fase líquida inicial del ensayo, garantizando que la relación agua/cemento original de la mezcla se mantenga constante en todo el volumen de la probeta.

3. Mitigación de Errores Analíticos en Diseños Especiales y Pozos HPHT

La suite de moldes de curado API de Nithons es una herramienta fundamental para certificar la viabilidad operativa de lechadas de cemento complejas, tales como sistemas de cemento expandible, cementos autoreparables (Self-healing), fórmulas ligeras con micro-esferas y lechadas pesadas diseñadas para entornos de alta presión y alta temperatura (HPHT). En los diseños HPHT, el cemento sufre una degradación térmica de la fuerza (Strength Retrogression) si supera los 110°C, a menos que se agregue harina de sílice. Para estudiar y mitigar este comportamiento, es mandatorio curar muestras en condiciones rigurosas y medir con precisión matemática su resistencia a la compresión residual en función del tiempo.

Al emplear los moldes rectificados de Nithons, los ingenieros de fluidos pueden tener la certeza absoluta de que cualquier variación o dispersión en los datos de resistencia mecánica obtenidos en la prensa hidráulica se debe exclusivamente a las reacciones químicas internas de la lechada y no a defectos geométricos inducidos por un molde defectuoso. Esto permite calibrar con exactitud científica la dosis óptima de aditivos aceleradores, retardadores y densificantes, asegurando que el cemento colocado en el pozo desarrolle la resistencia a la compresión de transición mínima requerida (típicamente 500 psi) en el menor tiempo posible para reducir el tiempo de espera de perforación (WOC) de forma segura.

4. Protocolos Operativos de Laboratorio y Rutinas de Preservación de la Suite

El proceso de preparación de muestras inicia con el ensamble de las placas del molde, asegurando el apriete correcto de los tornillos base para evitar filtraciones. Se debe aplicar una capa extremadamente delgada y uniforme de aceite desmoldante mineral de alta viscosidad o grasa de silicona especial de Nithons sobre las superficies internas pulidas mediante un paño libre de pelusa. Posteriormente, la lechada de cemento acondicionada se vierte en las cavidades en dos capas idénticas, compactando cada capa con una espátula o varilla de pisón conforme al protocolo estándar API para eliminar burbujas de aire atrapadas. El molde se cubre con una placa superior de vidrio o metal pulido y se transfiere de inmediato al baño de curado térmico.

El mantenimiento preventivo diario de la suite de moldes es de carácter crítico para preservar su precisión metrológica a largo plazo. Inmediatamente después del desmolde de las probetas de cemento, los componentes desarmados deben lavarse con agua templada y cepillos de cerdas de nylon suaves para disolver y remover costras microscópicas de cal o carbonato de calcio residual. Está estrictamente prohibido el uso de cepillos de alambre de acero, espátulas de hierro abrasivas, lijas metálicas o lavados con ácidos fuertes (como el ácido clorhídrico), ya que estas prácticas rayan el rectificado espejo, alteran las dimensiones de las cavidades y destruyen las tolerancias API. Una vez limpios y secos, todos los componentes de acero deben ser rociados con una capa fina de inhibidor de corrosión o aceite protector ligero antes de ser almacenados en sus estuches organizadores, garantizando una vida útil prolongada y una disponibilidad operativa perfecta para el siguiente ciclo de ensayos en el laboratorio de cementación de pozos.

---

5. ¿Por qué elegir la suite de moldes de curado de especímenes de Nithons? (WHY)

* Geometría de Alta Fidelidad Conforme a API: Fabricados bajo especificaciones de control dimensional micrométrico que aseguran caras perfectamente planas y ángulos rectos exactos, eliminando errores por concentración de esfuerzos en la prensa.

* Metalurgia de Grado Industrial Avanzado: Forjados en aceros aleados endurecidos y aceros inoxidables que resisten ciclos térmicos prolongados y ambientes químicos alcalinos agresivos sin sufrir distorsiones mecánicas ni corrosión.

* Desmolde Modular de Liberación Rápida: Su arquitectura segmentada unida por pasadores rectificados permite desmoldar las muestras sólidas de cemento de forma suave y sin impactos, conservando las aristas y esquinas perfectas de la probeta.

* Estanqueidad Mecánica de Ajuste Plano: Las bases y paredes con acabado rectificado de precisión impiden la fuga de agua libre de la suspensión, manteniendo inalterada la relación agua/cemento del diseño original durante el fraguado.

---

6. Preguntas Frecuentes sobre la Suite de Moldes de Curado API (FAQ)

¿Por qué la norma API RP 10B-2 exige que los moldes de curado cúbicos tengan un diseño de tres cavidades individuales acopladas en lugar de moldes individuales separados?
El diseño de tres cavidades en un solo bloque estructural pesado garantiza que las tres probetas de cemento provengan exactamente de la misma masa térmica de lechada y experimenten una tasa de transferencia de calor perfectamente idéntica durante el ciclo de curado en el baño térmico. Esto elimina las variables macro-ambientales del laboratorio y asegura que el promedio matemático de la resistencia a la compresión calculado al romper los tres cubos sea estadísticamente robusto y representativo de la homogeneidad de la mezcla evaluada.

¿Cómo afecta el uso excesivo de agente desmoldante dentro de las cavidades del molde a los resultados finales del ensayo de resistencia a la compresión?
Si se aplica un exceso de aceite o grasa desmoldante, el fluido sobrante se mezclará químicamente con la capa exterior de la lechada de cemento líquida recién vertida. Esto altera localmente la hidratación del cemento, debilitando la estructura cristalina superficial del espécimen y provocando un ablandamiento de las esquinas del cubo o cilindro. Al aplicar la fuerza hidráulica de rotura, estas zonas débiles fallarán de forma prematura, arrojando un dato de resistencia a la compresión inferior al real de la matriz interna.

¿Los moldes incluidos en esta suite son compatibles para su uso dentro de cámaras de curado presurizadas HTHP (Curing Chambers)?
Esta suite de moldes de curado atmosféricos está diseñada de forma óptima para su uso en inmersión directa dentro de baños termostáticos de agua o estufas convencionales de laboratorio bajo condiciones de presión atmosférica según los requerimientos base de la norma. Para pruebas de curado que exijan la aplicación simultánea de ultra-alta presión y temperatura (simulación HPHT estricta), Nithons suministra moldes de paredes reforzadas con aleaciones especiales y sistemas de tapas de sujeción mecánica diseñados para encajar perfectamente dentro de las camisas interiores de nuestras cámaras de curado presurizadas de la serie HTHP.
