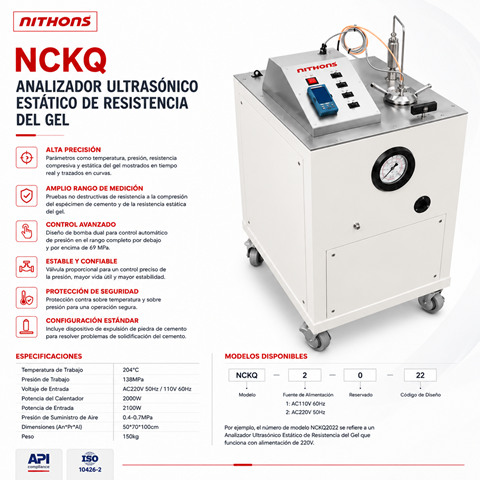

El analizador ultrasónico de fuerza de gel estática (SGS) NCKQ2022 es un instrumento científico de grado de investigación diseñado para la caracterización avanzada no destructiva de las lechadas de cemento bajo condiciones simuladas de fondo de pozo. A diferencia de los métodos mecánicos convencionales que alteran la estructura molecular del gel durante el fraguado, el modelo NCKQ2022 utiliza tecnología de propagación de ondas acústicas de alta frecuencia para medir de forma continua y en tiempo real el desarrollo de la fuerza de gel estática (Static Gel Strength) y determinar el tiempo de transición crítico de la lechada. Este sistema opera en estricto cumplimiento con la normativa internacional API RP 10B-6 e ISO 10426, consolidándose como la herramienta definitiva para mitigar los riesgos de migración de gas y fluidos en pozos de alta complejidad geológica.
Cuando una lechada de cemento pasa de un estado puramente líquido a un estado semisólido o altamente gelificado, pierde la capacidad de transmitir la presión hidrostática total de la columna de fluido hacia la formación. Si este período —conocido como el "tiempo de transición" (donde la fuerza de gel aumenta de 100 lbf/100ft² a 500 lbf/100ft²)— es demasiado prolongado, el gas de alta presión de los horizontes geológicos puede invadir el espacio anular, creando canales irreversibles que destruyen el sello zonal. El analizador ultrasónico NCKQ2022 resuelve este desafío analítico al proporcionar mediciones ultra precisas de la rigidez acústica del cemento, permitiendo a los ingenieros optimizar la dosificación de cementing additives bloqueadores de gas y polímeros tixotrópicos con una certeza científica absoluta antes de las operaciones de campo.
La medición mecánica tradicional de la fuerza de gel estática requiere la aplicación de micro-esfuerzos de corte mediante paletas giratorias intermitentes. Este enfoque destructivo rompe los enlaces tempranos del gel de silicato de calcio hidratado (C-S-H), alterando los resultados reales del ensayo. El analizador NCKQ2022 introduce un método de medición puramente acústico: un transductor emisor envía pulsos ultrasónicos de alta frecuencia a través de la muestra de cemento confinada en la celda HTHP, mientras que un transductor receptor opuesto captura la onda de corte y la onda de compresión resultantes. El procesador digital del equipo calcula la velocidad de tránsito de la onda de ultrasonido en microsegundos, correlacionando instantáneamente el aumento de la velocidad acústica con el desarrollo mecánico de la fuerza de gel.
Este enfoque no destructivo permite observar la cinética de hidratación del cemento de forma ininterrumpida desde el momento exacto del mezclado inicial hasta que el fluido desarrolla una estructura de matriz sólida tridimensional. Al no perturbar el estado de reposo de la muestra, el NCKQ2022 es capaz de identificar con precisión milimétrica el llamado "punto de gelificación inicial" y trazar la curva matemática exacta del desarrollo de la resistencia. Estos datos son vitales para alimentar los softwares de simulación de presión anular y asegurar que el diseño de la cementación hidráulica sea capaz de resistir las presiones de confinamiento de las formaciones productoras de gas.
La velocidad de propagación de las ondas ultrasónicas es extremadamente sensible a los cambios mínimos de temperatura y presión dentro de la celda de confinamiento. Para garantizar un entorno termobárico de estabilidad absoluta, el analizador NCKQ2022 incorpora un núcleo de control lógico programable industrial (PLC Siemens o Panasonic de alta velocidad). El PLC ejecuta algoritmos de control predictivo PID de bucle cerrado que regulan los elementos de calefacción eléctricos de alta potencia distribuidos uniformemente alrededor del cuerpo de la celda forjada, eliminando cualquier tipo de sobreimpulso térmico (overshoot) que pudiera acelerar artificialmente el fraguado del cemento o alterar la velocidad acústica del aceite de acoplamiento.
Toda la interacción operativa se consolida en una pantalla táctil industrial a color (touchscreen HMI) de alta definición. Desde esta interfaz digital intuitiva, los ingenieros pueden programar perfiles térmicos y de presurización complejos con múltiples rampas para simular fielmente el proceso de circulación y posterior estática del cemento en el pozo. El touchscreen HMI muestra gráficos avanzados en tiempo real que documentan la fuerza de gel estática calculada (SGS en lbf/100ft²), el tiempo de tránsito ultrasónico, la presión del sistema y las lecturas de los termopares internos, exportando automáticamente los datos a sistemas LIMS centralizados a través de conexiones de red Ethernet industriales.
| Parámetros de Ingeniería Acústica | Capacidades Técnicas del Modelo NCKQ2022 |
| Metodología de Ensayo | Medición acústica no destructiva de la fuerza de gel estática (SGS) |
| Normativa de Cumplimiento | Alineación total y homologada con API RP 10B-6 y la norma ISO 10426 |
| Procesador de Automatización | Controlador lógico programable industrial con lógica PID (PLC Siemens) |
| Interfaz de Usuario | Pantalla táctil LCD industrial con adquisición gráfica en tiempo real (touchscreen HMI) |
| Tecnología de Transductores | Sensores ultrasónicos gemelos de alta temperatura y sensibilidad acústica avanzada |
| Líneas e Hidráulica HP | Válvulas de aguja de ultra alta presión y conexiones de la firma americana HIP |
| Mecanismo de Enfriamiento | Bloque enfriador de aluminio fundido integrado para disipación térmica rápida |
| Parámetros Calculados | Fuerza de gel estática (lbf/100ft²), tiempo de transición y velocidad acústica |
La precisión de un analizador ultrasónico depende directamente de la integridad física de sus換能器 (transductores) acústicos cuando se someten de forma continua a altas presiones y temperaturas extremas. Los transductores instalados en el NCKQ2022 son componentes de grado premium internacional fabricados con cristales piezoeléctricos de alta estabilidad térmica y blindajes de aleaciones especiales resistentes al ataque químico de los aditivos del cemento. Estos sensores minimizan la atenuación de la señal acústica, garantizando una relación señal-ruido óptima incluso al analizar lechadas de cemento espumadas de ultra baja densidad o sistemas de cemento cargados con partículas pesadas de hematita.
Para soportar las presiones de confinamiento hidráulico requeridas para simular el entorno del pozo, el circuito de fluidos del NCKQ2022 utiliza exclusivamente componentes de ultra alta presión de la prestigiosa marca estadounidense **HIP (High Pressure Equipment Company)**. Las conexiones cónicas, tuberías de pared gruesa y válvulas de aguja de HIP garantizan una operación 100% libre de micro-fugas de aceite mineral térmico. La generación de presión constante es administrada por bombas neumáticas de intensificación de la firma norteamericana **SC Hydraulic Engineering**, las cuales aseguran una respuesta lineal y uniforme bajo cualquier gradiente de presurización dictado por el operador.
Al término de una prueba de larga duración —donde el cemento ha desarrollado su matriz sólida completa—, el cuerpo de la celda de presión acumula una inercia térmica severa. El analizador NCKQ2022 soluciona este cuello de botella operativo mediante la integración de un **enfriador de aluminio fundido de alta eficiencia** que envuelve las paredes externas de la cámara de presión. Al activar el sistema, el agua de refrigeración circula a alta velocidad a través de canales internos optimizados de gran diámetro. La excelente conductividad térmica del aluminio disipa el calor de forma exponencial, permitiendo descompresionar el equipo de forma segura en pocos minutos y reduciendo los tiempos muertos entre ensayos en un 40%.
El diseño estructural general del equipo incorpora criterios avanzados de ergonomía industrial desarrollados en colaboración con expertos globales. El tanque de almacenamiento de aceite mineral cuenta con un puerto de drenaje inferior de acceso directo y una bandeja de recolección de goteos deslizable sobre rieles de extracción suave, lo que permite purgar los fluidos degradados por micro-sedimentos sin necesidad de desmontar los paneles de la carrocería. Además, la celda de presión cuenta con un mecanismo de desmontaje rápido que facilita la extracción del cilindro de cemento fraguado para su posterior limpieza, asegurando que los transductores ultrasónicos permanezcan protegidos contra impactos mecánicos accidentales durante las operaciones rutinarias de mantenimiento.
---
* Evaluación Científica No Destructiva Real: A diferencia de los consistómetros mecánicos o los dispositivos intermitentes que rompen físicamente la estructura del gel temprano al girar o pivotar, el NCKQ2022 utiliza pulsos ultrasónicos puros para medir el desarrollo de la resistencia estática sin alterar en lo absoluto los enlaces moleculares de la matriz del cemento.
* Herramienta Definitiva contra la Migración de Gas: Al trazar de forma automatizada la curva de fuerza de gel estática (SGS), el equipo calcula de forma matemática exacta el "tiempo de transición crítico". Este dato es indispensable para certificar el rendimiento de los aditivos bloqueadores de gas y prevenir fallas catastróficas en la integridad del revestidor.
* Componentes Globales de Grado Premium: La integración de válvulas y conectores estadounidenses HIP, bombas SC Hydraulic y transductores piezoeléctricos de alta estabilidad térmica reduce los costos por mantenimiento correctivo (OPEX) y garantiza lecturas acústicas reproducibles y libres de ruido eléctrico.
---
¿Cuál es la diferencia matemática e instrumental entre los datos arrojados por un consistómetro HTHP convencional y el analizador ultrasónico SGS NCKQ2022?
El consistómetro convencional mide la consistencia dinámica de la lechada en movimiento (expresada en unidades Bc) bajo rotación continua a 150 RPM para determinar el tiempo de bombeabilidad. El analizador ultrasónico NCKQ2022 mide la lechada en estado de reposo absoluto (fuerza de gel estática expresada en lbf/100ft²) mediante ondas acústicas no destructivas, siendo el único método validado por la API RP 10B-6 para predecir la habilidad del cemento para bloquear la migración de gas durante su fase de transición de líquido a sólido.
¿Cómo maneja el NCKQ2022 la atenuación de la señal ultrasónica en lechadas de cemento de alta densidad o con burbujas de gas (cementos espumados)?
Las lechadas con alta carga de hematita o los cementos espumados tienden a dispersar las ondas sonoras. El NCKQ2022 aborda este desafío físico mediante el uso de transductores ultrasónicos premium de alta potencia y filtros analógicos de ruido embebidos en el hardware del equipo. El PLC amplifica y procesa digitalmente la señal acústica recibida, asegurando lecturas estables del tiempo de tránsito incluso en fluidos con alta atenuación acústica.
¿Es complejo limpiar el cemento fraguado del interior de la celda ultrasónica tras finalizar la prueba?
No, el NCKQ2022 ha sido diseñado con un sistema de celda modular de extracción rápida. Gracias al bloque enfriador de aluminio fundido, la temperatura disminuye aceleradamente tras el ensayo, permitiendo al operador extraer el vaso contenedor de la muestra de forma segura. Las paredes internas del vaso y las caras protectoras de los transductores ultrasónicos cuentan con recubrimientos especiales de alta resistencia que facilitan la remoción del bloque de cemento sólido sin dañar los componentes piezoeléctricos sensibles.
