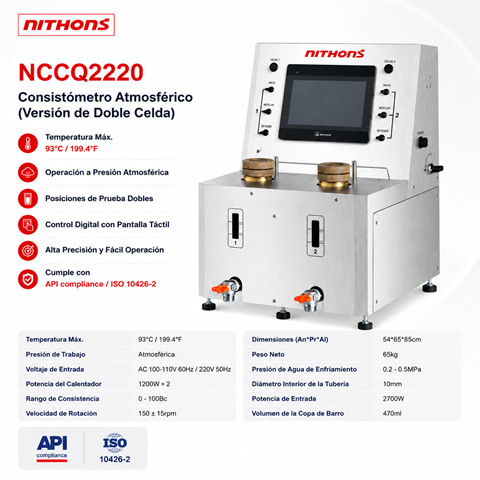

Consistómetro Atmosférico de Grado de Investigación de Doble Celda NCCQ2220

El consistómetro atmosférico de doble celda NCCQ2220 es un instrumento analítico esencial diseñado para laboratorios petroleros que exigen una alta productividad en la caracterización y acondicionamiento previo de lechadas de cemento bajo condiciones de presión ambiente. Desarrollado en estricta conformidad con las directrices internacionales dictadas por la normativa API Spec 10, API RP 10B-2 y la norma ISO 10426, este sistema permite evaluar de forma simultánea el tiempo de espesamiento temprano, la estabilidad reológica libre de gas y el comportamiento fisicoquímico de dos muestras completamente independientes, posicionándose como una herramienta clave para laboratorios de campo, plantas de mezcla y centros de investigación de fluidos de perforación.

A diferencia de los consistómetros de alta presión (HTHP), cuyo enfoque principal es la simulación de horizontes geológicos ultra profundos, el consistómetro atmosférico cumple una función fundamental en las etapas de diseño y control de calidad inicial. Es el instrumento obligatorio para preparar las lechadas de cemento según los estándares API antes de realizar pruebas de pérdida de fluido (fluid loss), sedimentación libre, agua libre y mediciones reológicas en viscosímetros rotacionales. El NCCQ2220 optimiza este flujo de trabajo crítico al integrar dos celdas operacionales en un chasis unificado, permitiendo a los ingenieros formular grupos de control y analizar el impacto de diferentes dosificaciones de cementing additives extendedores, aceleradores o polímeros antiespumantes con una eficiencia operativa multiplicada por dos.

1. Sistema de Calefacción Hidrodinámica y Control PID por PLC

En un consistómetro de tipo开杯 (open-cup) atmosférico, la homogeneidad térmica del baño líquido es el factor más crítico para evitar la creación de gradientes de temperatura locales que afecten la tasa de disolución y la cinética de hidratación del silicato tricálcico (C3S). El modelo NCCQ2220 soluciona esta limitación física mediante la implementación de un baño de agua termostático equipado con un sistema de agitación hidrodinámica forzada continua. Este mecanismo asegura que el agua caliente circule de manera uniforme alrededor de ambos vasos de prueba, eliminando los puntos fríos y garantizando que las lechadas experimenten exactamente el mismo entorno térmico programado en el protocolo de ensayo.

El cerebro digital que gobierna este proceso es un controlador lógico programable industrial (PLC Siemens o Panasonic de alta velocidad). El PLC ejecuta un algoritmo de control predictivo PID de bucle cerrado de alta sensibilidad que regula el encendido de las resistencias eléctricas blindadas de inmersión. Al ajustar el suministro de calor basándose en lecturas analógicas continuas de los termopares de platino calibrados, el sistema evita cualquier tipo de oscilación o sobreimpulso térmico (overshoot), logrando seguir con precisión matemática las rampas de calentamiento lineales requeridas por los flujos de trabajo de control de calidad más exigentes de la industria del cemento.

2. Interfaz Touchscreen HMI y Adquisición Digital de Datos

La operación del NCCQ2220 es completamente digital, desplazando los antiguos controles analógicos por una robusta pantalla táctil industrial a color (touchscreen HMI). Desde este panel centralizado, el operador puede configurar de forma totalmente independiente los parámetros de temperatura y los tiempos de agitación para la Celda A y la Celda B. El software embebido en el PLC elimina la necesidad de depender de ordenadores de escritorio externos propensos a la congelación de software o fallas de comunicación en entornos de laboratorio húmedos o polvorientos.

Durante el transcurso del ensayo, el touchscreen HMI despliega en tiempo real las curvas de temperatura de cada baño y la evolución exacta de las unidades de consistencia Bearden (Bc) para cada una de las muestras. La medición del torque se realiza mediante un potenciómetro de alta precisión y estabilidad elástica calibrado bajo las directrices del resorte estándar API. Toda la información recopilada se almacena automáticamente en un módulo de memoria física interna y puede exportarse con facilidad a través de puertos de comunicación industrial Ethernet para su integración en sistemas globales de gestión de datos (LIMS), permitiendo un análisis comparativo inmediato entre lotes de cemento.

• Normativa de Cumplimiento

3. Materiales Metalúrgicos Anti-Corrosión y Ergonomía Estructural

El ambiente de trabajo de un consistómetro atmosférico es sumamente agresivo. Las lechadas de cemento poseen un pH altamente alcalino y suelen combinarse con aditivos químicos salinos, ácidos orgánicos y agentes corrosivos pesados. Además, la evaporación constante del agua del baño térmico genera un entorno propenso a la oxidación acelerada de los metales ordinarios. Para contrarrestar esta degradación prematura, Nithons fabrica todas las partes críticas en contacto directo con los fluidos —incluyendo los vasos contenedores de las muestras, las paletas de agitación estandarizadas por la API, los ejes de transmisión de torque y las paredes internas del baño térmico— en acero inoxidable de grado marino de calidad premium (AISI 316L y AISI 304).

El diseño físico exterior del chasis sigue avanzados principios de ergonomía industrial. Las cámaras de baño térmico cuentan con cubiertas de protección contra salpicaduras diseñadas para contener cualquier proyección accidental de cemento líquido provocada por la rotación a alta velocidad, protegiendo la integridad física del técnico de laboratorio. Para facilitar los flujos de limpieza al final de la jornada de trabajo, el NCCQ2220 integra un sistema de drenaje inferior rápido operado por válvulas de paso completo de acero inoxidable, permitiendo vaciar los sedimentos y el agua del baño térmico hacia las líneas de desecho del laboratorio de forma limpia, directa y sin requerir el desmontaje mecánico de los paneles estructurales de la máquina.

4. Calibración Guiada Inteligente y Transmisión Confiable de Torque

La exactitud en la determinación de las unidades Bc (Bearden Units of Consistency) depende de la respuesta lineal del resorte del potenciómetro a la fuerza de torsión mecánica ejercida por la lechada de cemento a una velocidad exacta de 150 RPM. El consistómetro NCCQ2220 está equipado con un servomotor síncrono controlado digitalmente por el PLC, eliminando las variaciones de velocidad comunes en los antiguos motores de corriente alterna que dependían de la frecuencia de la red eléctrica local. El conjunto del potenciómetro introduce pines de posición física que garantizan una alineación idéntica del deslizador en cada montaje, erradicando los falsos picos de resistencia mecánica por desalineación geométrica.

Para facilitar las auditorías de calibración exigidas por las empresas operadoras internacionales, el software del touchscreen HMI incorpora un asistente de Calibración Guiada Inteligente. El técnico del laboratorio ya no necesita manipular potenciómetros mecánicos analógicos con destornilladores ni realizar cálculos manuales propensos al error. El sistema interactivo solicita la colocación secuencial de los pesos estandarizados de la API, registra digitalmente la deflexión eléctrica y genera de forma automática la curva de calibración lineal del instrumento. Este certificado digital se asocia directamente a los reportes de prueba subsiguientes, garantizando un nivel de trazabilidad legal inalterable para cada ensayo.

---

5. ¿Por qué elegir el consistómetro atmosférico de doble celda NCCQ2220? (WHY)

* Duplicación del Rendimiento Analítico (Dual-Cell): Consolida la capacidad operativa de dos consistómetros atmosféricos individuales en un único formato compacto. Esto ahorra un 40% de espacio en las costosas mesas de trabajo de laboratorios certificados y optimiza el presupuesto de capital (CAPEX) al eliminar la necesidad de duplicar los suministros eléctricos centrales.

* Cero Error Inter-Instrumental ("Zero-Variance"): Al controlar ambas celdas paralelas mediante un único reloj de procesamiento del PLC y un baño de agua unificado en su distribución térmica, se suprime la variabilidad inherente que ocurre cuando se realizan pruebas comparativas en dos máquinas separadas del mercado, blindando la precisión de los datos de investigación.

* Durabilidad Excepcional en Ambientes Hostiles: Gracias al uso intensivo de aleaciones de acero inoxidable AISI 316L y servomotores industriales aislados, el NCCQ2220 resiste la corrosión galvánica y la alcalinidad extrema del cemento Portland, reduciendo los costos de mantenimiento preventivo y extendiendo la vida útil del activo en comparación con opciones económicas de hierro fundido.

---

6. Preguntas Frecuentes sobre el Modelo Atmosférico NCCQ2220 (FAQ)

¿Por qué es indispensable utilizar el consistómetro atmosférico NCCQ2220 si ya se cuenta con modelos HTHP de alta presión en el laboratorio?
Los modelos HTHP simulan las condiciones finales del fondo del pozo, pero la norma API Spec 10 exige que muchas pruebas complementarias —como la medición de fluid loss (pérdida de fluido) y las reologías base— se realicen en muestras previamente acondicionadas bajo agitación continua a presión ambiental. El NCCQ2220 es la herramienta más eficiente y económica para este proceso de preparación masiva de muestras, evitando desgastar innecesariamente los costosos consistómetros de ultra alta presión de 275 MPa.

¿Cómo asegura el NCCQ2220 que las dos celdas operen de forma verdaderamente independiente si comparten un solo chasis?
Aunque el chasis físico y la interfaz del touchscreen HMI están integrados para optimizar el espacio y los costos, el software interno del PLC procesa de forma aislada los canales de adquisición de datos térmicos y las señales del potenciómetro de la Celda A与Celda B. Esto permite programar perfiles con tiempos de inicio diferenciados o detener un ensayo para realizar el lavado de un vaso mientras la celda adyacente continúa operando con total normalidad.

¿Qué tipo de mantenimiento rutinario requiere el baño termostático para evitar obstrucciones químicas?
Debido a la evaporación del agua del baño a temperaturas cercanas a los 90°C, se puede generar acumulación de incrustaciones calcáreas. El NCCQ2220 simplifica este mantenimiento preventivo mediante su sistema de drenaje rápido inferior con válvulas de paso completo de acero inoxidable, lo que permite vaciar el agua usada y limpiar el interior de la cámara de inmersión en pocos minutos, eliminando el riesgo de bloqueos mecánicos en las resistencias eléctricas.
