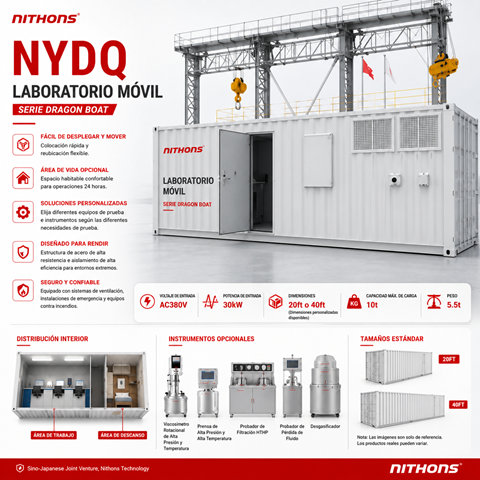

El laboratorio móvil contenedorizado de la serie NYDQ es una solución de ingeniería civil y mecatrónica de vanguardia, diseñada para trasladar la máxima capacidad analítica de un laboratorio central directamente al sitio de perforación (wellsite) o plataformas de producción marina. Construido bajo los estándares de certificación estructural más exigentes del mundo, incluyendo las normativas DNV 2.7-1, EN 12079 e ISO 1496, este módulo habitáculo automatizado y blindado proporciona un entorno operativo ultrapuro y ultraseguro para el análisis en tiempo real de fluidos de perforación, lodos de completación y lechadas de cemento bajo condiciones climáticas y geográficas extremas.
En los proyectos de exploración petrolera modernos, los tiempos de espera logísticos para enviar muestras desde el pozo hasta los laboratorios urbanos degradan las propiedades físico-químicas del fluido debido a los cambios de temperatura y presión durante el transporte, distorsionando los diagnósticos. La serie NYDQ erradica este problema al integrar de forma modular toda la suite de instrumentos analíticos de Nithons (viscosímetros, celdas de filtrado, balanzas y agitadores) dentro de un entorno autocontenido y protegido. Esto permite a los ingenieros de fluidos tomar decisiones críticas de dosificación de drilling additives sobre la marcha, optimizando las propiedades reológicas del lodo de forma instantánea para mitigar riesgos de arremetidas o pérdidas de circulación destructivas en el pozo.
El pilar estructural de la serie NYDQ es su contenedor monocasco de acero al carbono estructural de alta resistencia mecánica, sometido a rigurosos ensayos no destructivos (NDT) y pruebas de carga estática para garantizar su idoneidad en maniobras de izaje pesado en barcos de suministro offshore. Las paredes interiores y el techo incorporan un sistema de aislamiento térmico sándwich multicapa compuesto por poliuretano expandido de alta densidad e lana de roca ignífuga. Este blindaje térmico permite mantener una temperatura interna de confort de 22°C de forma continua, incluso cuando el laboratorio se encuentra desplegado en entornos desérticos con temperaturas exteriores de 50°C o en zonas árticas bajo condiciones de congelamiento extremo de -40°C.
El interior está revestido con paneles de acero inoxidable de grado arquitectónico o polímeros técnicos de alta resistencia química que repelen los ácidos, solventes y derrames de hidrocarburos pesados. El piso cuenta con un revestimiento de vinilo industrial antiestático, antideslizante y autoextinguible con uniones soldadas térmicamente, eliminando las esquinas muertas o grietas donde puedan acumularse residuos de lodo o polvo de cemento, facilitando los protocolos de desinfección mecánica profunda y lavado con mangueras de agua a presión.
La seguridad de las vidas humanas y los equipos electrónicos es la prioridad absoluta en el diseño del modelo NYDQ. Debido a la proximidad física del laboratorio con la mesa de perforación y los tanques de lodo, el riesgo de acumulación de gases inflamables o tóxicos (como el ácido sulfhídrico $H_2S$ o el metano) es constante. Para contrarrestar esta amenaza, el habitáculo integra un sistema HVAC de presurización positiva inteligente clasificado bajo normativas ATEX / IECEx para Zone 1 y Zone 2. Este sistema succiona aire del exterior a través de una torre de admisión elevada, lo purifica mediante filtros de carbón activado químicos y mantiene una presión estática interna superior a la atmosférica, bloqueando de forma física el ingreso de cualquier gas exterior peligrosa al abrir la puerta de acceso.
La red de distribución eléctrica, los accesorios de iluminación LED, los tomacorrientes, los interruptores y las cajas de empalme internas están completamente blindados y certificados a prueba de explosiones (Explosion-Proof). El monitoreo de la atmósfera interna está gobernado de forma automatizada por un controlador lógico programable central (PLC Siemens), acoplado a detectores de gas redundantes y sensores de flujo de aire. Si la presión positiva interna sufre una descompresión por encima de los límites programados, el PLC activa alarmas óptico-acústicas de alta intensidad en el panel exterior y, si es necesario, corta el suministro eléctrico secundario de forma automática para evitar fuentes de ignición galvánica.
| Componente de Ingeniería Modular | Especificaciones Técnicas del Laboratorio Móvil NYDQ |
| Certificación Estructural | DNV 2.7-1 / EN 12079 / ISO Corner Castings (Estructura de izaje offshore) |
| Clasificación de Seguridad | Sistema eléctrico y HVAC con certificación antideflagrante ATEX Zone 1 / Zone 2 |
| Protección Atmosférica | Presurización positiva automática con filtrado químico avanzado contra $H_2S$ |
| Unidad de Gestión Inteligente | Automatización de alarmas, potencia y HVAC mediante sistema central (PLC Siemens) |
| Mobiliario de Laboratorio | Mesadas de acero inoxidable AISI 316 con sistemas de anclaje sismorresistente |
| Climatización Integrada | Sistema HVAC dual de servicio pesado apto para rangos extremos de -40°C a 50°C |
| Redes de Utilidades | Líneas de gas ($N_2$, aire), tuberías de agua y drenaje químico pre-instaladas |
| Configuración de Equipos | Espacio optimizado para viscosímetros, celdas de filtrado y autoclaves Nithons |
El transporte por terrenos escarpados o la oscilación continua de las plataformas marinas somete a los instrumentos de laboratorio a severas fuerzas vibratorias que pueden descalibrar los componentes ópticos y los ejes motores. El NYDQ resuelve este reto mediante el uso de mesadas de trabajo de ingeniería pesada fabricadas en acero inoxidable AISI 316L, soldadas directamente a la estructura esquelética del contenedor. Cada estación de trabajo cuenta con soportes de fijación y abrazaderas de retención sismorresistentes de diseño exclusivo que anclan mecánicamente los viscosímetros, balanzas y celdas de filtrado a la mesada, impidiendo su desplazamiento o caída durante los traslados logísticos.
La infraestructura de servicios públicos está completamente integrada de forma oculta tras los paneles termoaislantes. El laboratorio móvil cuenta con un colector de distribución de gas de alta presión centralizado, que suministra aire comprimido y nitrógeno ($N_2$) regulado a las estaciones de las celdas de filtrado de baja y alta temperatura mediante tuberías de acero inoxidable sin costura probadas hidrostáticamente. Asimismo, incorpora tanques internos de almacenamiento de agua limpia, bombas de presurización hidroneumáticas automáticas, calentadores de agua eléctricos y un sistema de drenaje químico resistente a los lodos corrosivos, haciendo que el módulo sea operativamente autónomo.
El panel de control principal del NYDQ incorpora una interfaz gráfica de pantalla táctil industrial de gran formato (touchscreen HMI). Desde esta consola centralizada, el jefe del laboratorio puede monitorear en tiempo real los parámetros de calidad del habitáculo: nivel de voltaje de entrada, consumo de corriente, presión de los gases de servicio, estado de saturación de los filtros químicos de aire y la temperatura interna del módulo. El sistema PLC guarda un historial inalterable de eventos de seguridad que puede ser exportado a través de conexiones de datos Ethernet o satelitales, permitiendo la supervisión remota del estado del habitáculo desde las oficinas centrales de la operadora petrolera.
Nithons entiende que cada proyecto de perforación posee requerimientos metodológicos únicos. Por ello, el diseño interior de la serie NYDQ es totalmente modular y personalizable. El habitáculo puede configurarse exclusivamente como un laboratorio de lodos de perforación de alta frecuencia, como una estación de control de calidad de固井 (cementación de pozos) equipada con consistómetros presurizados de gran tamaño, o como una cabina combinada dual (Mud Logging / Fluid Testing Cabin). Nuestro equipo de ingeniería trabaja en estrecha colaboración con el cliente para diseñar la disposición ergonómica de los muebles, la potencia de la red eléctrica (compatible con 380V/440V a 50Hz/60Hz) y la selección exacta de los instrumentos analíticos complementarios requeridos.
---
* Certificación de Izaje de Grado Marino: Cumple rigurosamente con la norma DNV 2.7-1, asegurando que la cabina estructural pueda ser transportada y montada de forma legal y segura en grúas de plataformas offshore en mar abierto.
* Escudo de Seguridad Activa Antideflagrante: Su sistema de presurización positiva HVAC certificado ATEX Zone 1/2 y sus detectores químicos neutralizan los riesgos de intoxicación por $H_2S$ o explosión por gases combustibles de pozo, salvaguardando al personal técnico.
* Resultados Analíticos Inmediatos en Sitio (Rigsite): Elimina los tiempos muertos de transporte de muestras y la degradación térmica de los lodos, permitiendo ejecutar pruebas analíticas instantáneas bajo estándares API al lado de la sarta de perforación.
---
¿Cómo opera el sistema de apagado de emergencia (ESD - Emergency Shutdown System) integrado en el PLC del NYDQ?
El sistema ESD gobernado por el PLC Siemens está conectado a sensores ópticos de llama, detectores de humo y sensores de gas metano/$H_2S$. Si alguno de estos sensores registra un nivel crítico de peligro en el exterior o interior, el sistema activa una alarma visual-audible, corta el suministro eléctrico no esencial de las mesadas en milisegundos, cierra las compuertas de ventilación HVAC de forma hermética y sella el laboratorio para proteger la integridad del personal atrapado dentro de la cabina.
¿Qué tipo de mantenimiento o recertificación requiere la estructura DNV 2.7-1 del contenedor NYDQ a lo largo del tiempo?
Para mantener la validez de la certificación DNV 2.7-1 requerida por las grandes corporaciones petroleras offshore, el contenedor debe someterse a inspecciones anuales visuales de las soldaduras estructurales y pruebas de partículas magnéticas en los cáncamos (puntos de izaje) superiores, además de una inspección general del conjunto de eslingas de carga. Nithons provee todo el dossier metalúrgico de fabricación inicial para facilitar estas auditorías periódicas en los puertos de operación.
¿El laboratorio móvil NYDQ se entrega con los instrumentos analíticos ya calibrados e instalados de fábrica?
Sí. El sistema NYDQ representa una solución llave en mano (Turnkey Solution). Nithons realiza el premontaje integral en nuestra planta de fabricación: se instalan los viscosímetros, las balanzas, los medidores de pérdida de fluido y los agitadores, se calibran mediante patrones certificados, se aseguran con los soportes sismorresistentes y se realizan pruebas completas de las redes de gas y agua antes del despacho marítimo, garantizando que el equipo esté listo para operar al conectar el cable de potencia principal en el campo.
