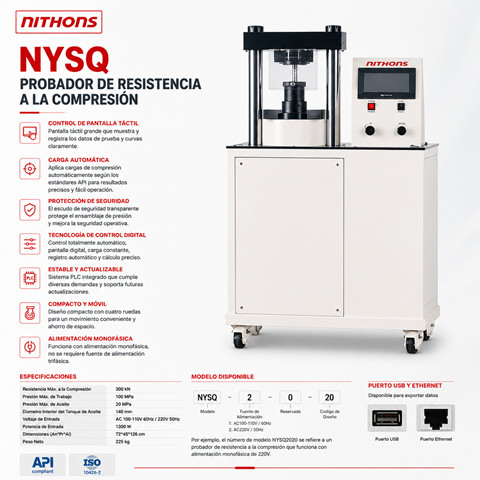

Probador Servo-Hidráulico de Resistencia a la Compresión Mecánica Hercules (Serie NYSQ)

El probador de resistencia a la compresión mecánica de la serie Hercules (NYSQ) es el instrumento analítico definitivo, de carácter destructivo, diseñado para la validación final de la integridad estructural de las lechadas de cemento petrolero. Desarrollado bajo los más estrictos estándares de la industria petrolera internacional, incluyendo las normativas API Spec 10, API RP 10B-2 y la norma ISO 10426, esta prensa servo-hidráulica automatizada es la herramienta obligatoria para someter los cubos de cemento de 2 pulgadas (o muestras cilíndricas) —previamente condicionados en cámaras de curado HTHP o baños térmicos— a un esfuerzo de carga axial continuo hasta alcanzar su punto de falla o rotura mecánica irreversible.

En los flujos de trabajo de ingeniería de pozos, la resistencia a la compresión (Compressive Strength) es el dato físico crítico que determina el "Tiempo de Espera del Cemento" (WOC - Waiting on Cement). Las empresas operadoras prohíben reanudar la perforación de la siguiente sección del pozo hasta que el cemento del anular desarrolle una resistencia mínima (típicamente 500 psi) capaz de soportar las vibraciones mecánicas de la barrena y el peso de la sarta de revestimiento. La serie Hercules NYSQ resuelve esta necesidad de certificación mediante la aplicación de una fuerza hidráulica milimétrica controlada digitalmente, transformando el colapso físico del bloque de cemento en curvas matemáticas inalterables que avalan la seguridad geomecánica del proyecto ante las entidades auditoras internacionales.

1. Sistema Servo-Hidráulico de Lazo Cerrado y Control de Tasa de Carga

El factor crítico que dicta la validez jurídica y técnica de un ensayo de compresión según la API Spec 10 es la constancia absoluta en la velocidad de aplicación de la fuerza (Loading Rate). Si la prensa aplica la carga de forma brusca o intermitente, la muestra sufrirá fracturas prematuras por impacto dinámico, arrojando un valor de resistencia artificialmente bajo. Para erradicar este error analítico, la serie Hercules NYSQ incorpora un sistema servo-hidráulico de lazo cerrado gobernado por una servoválvula electrohidráulica de alta respuesta y un microprocesador industrial avanzado (PLC Siemens o Panasonic). El PLC monitorea la fuerza real en microsegundos y ajusta el flujo de aceite para mantener una tasa de incremento de presión perfectamente lineal (por ejemplo, 4,000 lbf/min ± 400 lbf/min), independientemente de la deformación elástica de la muestra.

Toda la interacción operativa se consolida en una pantalla táctil industrial a color de alta resolución (touchscreen HMI). Desde este panel centralizado, el técnico selecciona el tipo de muestra (cubo o cilindro) y arranca el ensayo automático. El software embebido en el PLC gestiona de forma autónoma las fases del proceso: aproximación rápida del pistón, detección del contacto inicial con la cara del cemento, aplicación de la rampa de carga estandarizada API, detección automática del punto de rotura (pico de fuerza máximo) y retracción rápida del cilindro hidráulico. El touchscreen HMI despliega en tiempo real la curva de Esfuerzo vs. Tiempo o Fuerza vs. Deformación, guardando el reporte final encriptado para su transferencia inmediata vía Ethernet a sistemas centralizados LIMS.

2. Chasis de Alta Rigidez Mecánica y Célula de Carga de Grado Premium

Cuando una prensa hidráulica ejerce decenas de kilonewtons de fuerza sobre un bloque de cemento curado de alta densidad, la estructura metálica del equipo experimenta fuerzas de reacción opuestas severas. Si el marco de carga es débil, sufrirá micro-deflexiones elásticas que absorberán parte de la energía, descalibrando el sensor de presión y alterando los datos finales del ensayo. La serie Hercules NYSQ anula esta variable física gracias a su robusto chasis de alta rigidez estructural de cuatro columnas de acero forjado mecanizado. Este diseño absorbe por completo la energía de liberación violenta que ocurre en el momento exacto en que la matriz cristalina del silicato de calcio hidratado (C3S) colapsa, garantizando la estabilidad geométrica a largo plazo del instrumento.

La cuantificación de la fuerza no depende de simples estimaciones de la presión del aceite hidráulico de la bomba. Nithons integra una célula de carga (Load Cell) de tipo galga extensiométrica de grado de investigación premium montada directamente en el eje axial de compresión. Este sensor posee una resolución analítica excepcional y una compensación de deriva térmica activa, lo que permite medir con precisión milimétrica tanto la resistencia temprana de lechadas ligeras (bajas resistencias de pocas decenas de psi) como el soporte masivo de cementos de alta densidad cargados con hematita diseñados para pozos ultra profundos de alta presión (HPHT).

3. Blindaje de Protección Balística y Ergonomía en Laboratorio

El colapso destructivo de un cubo de cemento curado a alta presión bajo una fuerza de varias toneladas genera una liberación violenta de energía elástica acumulada. Este fenómeno físico provoca la eyección balística de fragmentos sólidos de cemento endurecido a alta velocidad, lo que representa un peligro crítico para los ojos y la integridad física del personal técnico del laboratorio. Para neutralizar por completo este riesgo laboral, la serie Hercules NYSQ incorpora un blindaje perimetral de protección total compuesto por una compuerta frontal transparente fabricada en policarbonato de alta resistencia contra impactos de grado militar.

El diseño de seguridad está interconectado de forma mecatrónica con el código lógico del PLC: si el técnico intenta iniciar la secuencia de presurización mientras la puerta de policarbonato se encuentra abierta, el sistema bloquea por completo la señal eléctrica hacia la servoválvula hidráulica, impidiendo el movimiento del pistón. Asimismo, si la puerta se abre accidentalmente durante el transcurso de una prueba real, la prensa aborta la carga al instante y descarga la presión del circuito hidráulico hacia el tanque de retorno, garantizando un entorno de trabajo con tasa cero de accidentes industriales.

4. Limpieza Rápida de Fragmentos y Mantenimiento Simplificado

Debido al carácter puramente destructivo del ensayo, cada prueba genera una cantidad considerable de escombros, polvo abrasivo de cemento y fragmentos sólidos triturados sobre los platos de compresión. Si estos residuos ingresan a las guías de deslizamiento del pistón o contaminan el sello hidráulico principal, provocarán un desgaste abrasivo acelerado y micro-fugas de aceite mineral. El modelo Hercules NYSQ soluciona este desafío de mantenimiento diario mediante la integración de un **plato inferior con canales de recolección de residuos** y un diseño de carrocería de líneas fluidas que dirige las partículas sueltas hacia una bandeja de deshechos extraíble de fácil acceso.

Los platos de compresión superior e inferior están fabricados en acero templado aleado con un tratamiento de dureza superficial superior a 60 HRC, lo que impide que las partículas abrasivas de cuarzo o arena presentes en algunas lechadas especiales rayen las caras de contacto, manteniendo la planicidad geométrica perfecta exigida por la API. El sistema hidráulico utiliza una unidad de potencia compacta con filtros de aceite de cambio rápido accesibles desde los paneles laterales modulares, facilitando las labores de mantenimiento preventivo rutinario y asegurando que el fluido de transmisión permanezca libre de micro-contaminantes a lo largo de los años de operación continua de la máquina.

---

5. ¿Por qué elegir la prensa de compresión Hercules NYSQ? (WHY)

* Precisión Servo-Hidráulica API Real: Su sistema de servoválvula digital mantiene la tasa de carga exactamente alineada con las exigencias de la API Spec 10, eliminando los falsos fallos por sobrepresión manual comunes en las prensas hidráulicas manuales económicas del mercado.

* Trazabilidad y Cero Error Humano: Al automatizar todo el proceso desde el touchscreen HMI, la máquina detecta por sí misma el punto de quiebre exacto (pico Bc/Fuerza), calcula los psi automáticos según el área geométrica de la probeta y emite un reporte digital inalterable listo para auditorías.

* Máxima Seguridad Operativa en el Laboratorio: La compuerta blindada de policarbonato de alta densidad con enclavamiento lógico por microswitch protege al técnico contra la proyección balística de fragmentos de cemento durante el colapso destructivo de la probeta.

---

6. Preguntas Frecuentes sobre el Probador Hercules NYSQ (FAQ)

¿Por qué es preferible evaluar la resistencia con la prensa destructiva Hercules NYSQ si ya se calculan los datos de forma no destructiva con el analizador ultrasónico SGS?
El analizador ultrasónico SGS estima la resistencia a la compresión correlacionando la velocidad acústica mediante algoritmos matemáticos (un método excelente para monitoreo continuo en tiempo real). Sin embargo, las normativas API Spec 10 y los contratos legales entre operadoras petroleras y empresas de servicios exigen la validación física destructiva por aplastamiento en prensa como el único método definitivo oficial e incuestionable para certificar el fraguado del cemento.

¿Cómo asegura la serie Hercules NYSQ que las caras de los cubos de cemento reciban la fuerza de forma perfectamente perpendicular sin cargas excéntricas?
El plato superior de compresión de la prensa Hercules NYSQ incorpora un asiento de rótula esférica auto-alineable estandarizado por la API. Cuando el pistón ejerce la fuerza ascendente, este mecanismo pivotante se adapta milimétricamente a cualquier imperfección o falta de paralelismo menor en la cara superior del cubo de cemento, garantizando una distribución de carga puramente axial y libre de momentos flectores que invalidarían el ensayo.

¿Qué tipo de calibración requiere este instrumento para mantener su certificación oficial ante auditorías de operadoras como Pemex, Petrobras o Aramco?
Para cumplir con los estándares internacionales ISO y API, el Hercules NYSQ debe ser calibrado de forma anual utilizando una célula de carga patrón de referencia certificada (trazable por organismos nacionales de metrología). El software interactivo del touchscreen HMI facilita este proceso al incluir un menú protegido por contraseña donde el inspector introduce los valores de calibración digital del lazo servo-hidráulico, generando automáticamente el nuevo factor de corrección lineal del equipo.
