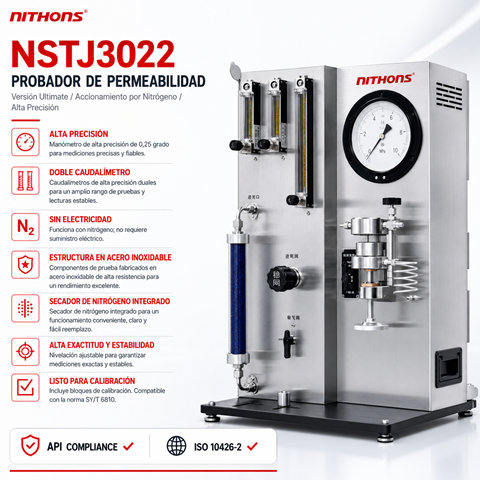

Permeámetro de Gas Automatizado para Piedra de Cemento y Núcleos de Roca NSTJ3022

El permeámetro de gas automatizado de la serie NSTJ3022 es un instrumento analítico de alta tecnología diseñado para evaluar la estanqueidad, la estructura de poros interconectados y la conductividad hidráulica en probetas cilíndricas de cemento fraguado y núcleos de roca natural (core plugs). Fabricado bajo el estricto cumplimiento de las directrices globales del American Petroleum Institute (especificamente API RP 40 para análisis de núcleos y API Spec 10), este sistema avanzado recrea con precisión milimétrica los esfuerzos de confinamiento mecánico del subsuelo para determinar de forma científica el coeficiente de permeabilidad absoluta al gas, una variable crítica para el diseño de barreras de aislamiento zonal efectivas.

En el desarrollo de pozos de gas de alta presión o proyectos de almacenamiento geológico de carbono (CCS), la integridad del cemento endurecido en el espacio anular es el único escudo que evita la migración vertical descontrolada de hidrocarburos (Gas Migration) hacia acuíferos superficiales o la atmósfera. Si la matriz de cemento desarrolla una permeabilidad interna elevada debido a una mala distribución granulométrica o degradación química, los gases migrarán a través de los micro-poros destruyendo el sello del pozo. El modelo NSTJ3022 permite a los centros de investigación optimizar la dosificación de aditivos extendedores micro-sílices y densificantes, asegurando que la piedra de cemento alcance una estructura ultra-estanca antes de la puesta en producción del yacimiento.

1. Sistema de Confinamiento Hassler y Gestión Mecatrónica de Fluidos

El núcleo de medición de la serie NSTJ3022 está constituido por una celda de confinamiento hidrostático tipo Hassler de servicio pesado. La probeta cilíndrica de cemento o roca se introduce dentro de una manga elastómera de alta densidad (Viton o Viton-NBR); a través de una bomba hidráulica integrada controlada de forma electrónica, se aplica una presión de confinamiento (Confining Pressure) en el espacio anular exterior de la manga, comprimiéndola radialmente contra las paredes del espécimen. Este confinamiento mecánico evita el bypass o flujo preferencial de gas por las paredes laterales de la muestra, obligando a que el flujo inyectado atraviese exclusivamente la estructura interna de poros interconectados de la matriz sólida, emulando la presión litostática real del pozo.

La automatización del proceso está comandada por un controlador lógico programable de velocidad ultra-rápida (PLC Siemens), que gestiona las válvulas de conmutación de flujo y regula la presión de entrada del gas de ensayo (típicamente Nitrógeno o Helio). La interfaz de usuario se despliega en una pantalla táctil industrial a color de alta definición (touchscreen HMI). El técnico solo debe ingresar las dimensiones físicas de la muestra (diámetro y longitud) en el touchscreen HMI y arrancar la secuencia. El sistema establece automáticamente el gradiente de presión diferencial óptimo y registra los datos de flujo una vez alcanzado el estado estacionario dinámico de manera 100% autónoma.

2. Instrumentación de Flujo Másico y Modelado Matemático con Efecto Klinkenberg

Para lograr una resolución analítica capaz de cuantificar fracciones infinitesimales de permeabilidad, el NSTJ3022 incorpora transductores de presión diferencial de alta fidelidad y medidores de flujo másico digital (Mass Flow Meters) con compensación térmica nativa. Estos sensores eliminan los errores derivados de las fluctuaciones de temperatura ambiental del laboratorio, midiendo el flujo volumétrico real de gas con una precisión matemática estricta. El rango analítico cubre desde matrices de roca altamente estancas de baja permeabilidad ($< 0.01$ mD) hasta muestras altamente porosas o fracturadas ($> 1000$ mD), ofreciendo una versatilidad de diagnóstico sin igual.

Debido a que los gases experimentan un fenómeno físico conocido como "deslizamiento de gas" (gas slippage) cuando se desplazan a través de capilares microscópicos —donde las moléculas de gas chocan con menor frecuencia contra las paredes del poro en comparación con un líquido—, la permeabilidad al gas medida directamente suele ser superior a la permeabilidad líquida real. El software avanzado embebido en el PLC Siemens del NSTJ3022 soluciona este sesgo físico mediante la ejecución automática del método multifase de Klinkenberg. Al realizar ensayos automáticos a diferentes presiones medias y graficar de forma interna la inversa de la presión frente a la permeabilidad aparente, el sistema realiza una extrapolación matemática lineal hacia la presión infinita, entregando al usuario el valor exacto de la permeabilidad corregida por Klinkenberg (permeabilidad líquida equivalente).

3. Protocolos de Seguridad Contra Sobrepresión y Ergonomía de Carga

La operación con gases comprimidos a presiones de confinamiento que pueden alcanzar varios miles de psi requiere sistemas de seguridad activa redundantes de grado militar. La serie NSTJ3022 integra válvulas de alivio mecánicas autorreguladas e interruptores de presión digitales configurados en la lógica del PLC Siemens. Si la presión de confinamiento hidráulico supera el límite crítico de diseño de la celda debido a una anomalía operativa, el PLC corta de forma instantánea el suministro eléctrico de la bomba de inyección y despresuriza el bucle de gas de forma segura hacia el exterior posterior, emitiendo una alarma visual audible en el touchscreen HMI.

La ergonomía de la celda Hassler ha sido optimizada para reducir los tiempos muertos entre ensayos en laboratorios con cargas de trabajo intensivas. El tapón extremo de la celda cuenta con un sistema de roscado de paso rápido asistido por cojinetes de empuje axial; el operador puede abrir la cámara e intercambiar las muestras de cemento en menos de un minuto sin necesidad de usar pesadas herramientas hidráulicas manuales o llaves inglesas de gran tamaño. Las caras frontales de los tapones de inyección cuentan con canales de distribución radiales pulidos a espejo que garantizan un frente de onda de gas perfectamente plano al entrar en contacto con la cara de la probeta, eliminando turbulencias locales parásitas.

4. Conectividad de Datos y Mantenimiento de Alta Disponibilidad

En los laboratorios de investigación y desarrollo modernos, la digitalización de la información es un estándar obligatorio. El permeámetro NSTJ3022 cuenta con puertos de comunicación Ethernet y puertos industriales RS485 que permiten exportar las matrices completas de datos de adquisición (tiempo, presión de entrada, presión de salida, flujo másico y curvas de regresión Klinkenberg) directamente a un sistema central computarizado. Los datos se guardan en formatos universales compatibles con bases de datos de ingeniería de yacimientos, facilitando la creación de reportes técnicos certificados para auditorías de operadoras petroleras de primer nivel.

El diseño modular de la línea de conducción gaseosa de Nithons facilita el mantenimiento predictivo del instrumento a costo cero. Todos los componentes mecánicos, reguladores y sensores de flujo están montados sobre racks extraíbles dentro del gabinete ventilado. La presencia de filtros de partículas microporosos en la línea de entrada de gas evita que el polvo de cemento residual desprendido de las muestras contamine las delicadas membranas de los medidores de flujo másico. En caso de desgaste normal tras miles de ciclos de confinamiento, la manga de Viton interna de la celda Hassler se puede reemplazar de forma directa en el laboratorio, garantizando una disponibilidad operativa ininterrumpida a largo plazo.

---

5. ¿Por qué elegir el permeámetro de gas NSTJ3022? (WHY)

* Precisión en Simulación de Esfuerzo de Formación: Su celda Hassler con confinamiento hidráulico periférico automatizado elimina los canales de fuga laterales falsos, asegurando que el gas atraviese estrictamente el cuerpo de la muestra tal como ocurre en el subsuelo.

* Corrección Klinkenberg Automatizada: Su software integrado realiza de manera autónoma el barrido multi-presión necesario para neutralizar el efecto de deslizamiento gaseoso, entregando un valor de permeabilidad líquida equivalente libre de sesgos físicos.

* Resolución de Flujo Másico de Vanguardia: Equipado con sensores digitales de flujo térmico másico de ultra-alta fidelidad, es capaz de detectar y cuantificar micro-permeabilidades críticas en cementos estandardizados y rocas de muy baja porosidad (shale/tight).

---

6. Preguntas Frecuentes sobre la Serie de Permeabilidad NSTJ3022 (FAQ)

¿Por qué se prefiere utilizar gases inertes como el Nitrógeno o el Helio en lugar de agua o fluidos líquidos para medir la permeabilidad inicial en el NSTJ3022?
El uso de líquidos (como el agua dulce) para medir la permeabilidad en muestras que contienen arcillas o cemento Portland fresco puede inducir una hidratación secundaria o hinchamiento de los minerales capilares durante el propio ensayo, alterando y obstruyendo de forma artificial la estructura original de los poros. Los gases inertes como el Nitrógeno ($N_2$) o Helio (He) no reaccionan químicamente con la matriz del cemento ni alteran la geometría porosa, garantizando una medición puramente física, rápida y no destructiva de la muestra.

¿Qué dimensiones geométricas de probetas de cemento o roca soporta la celda estándar del NSTJ3022?
La celda Hassler estándar del modelo NSTJ3022 está mecanizada para aceptar probetas cilíndricas internacionales estándar de 1 pulgada o 1.5 pulgadas de diámetro, con longitudes variables que oscilan entre 1 y 3 pulgadas. No obstante, bajo pedido específico del cliente, Nithons puede fabricar celdas con dimensiones personalizadas para albergar probetas cúbicas moldeadas o longitudes extendidas según proyectos especiales de investigación.

¿Cómo ayuda el NSTJ3022 a prevenir el fenómeno de la canalización de gas (Gas Channelling) en el diseño de lechadas de固井（固井水泥）?
Al proporcionar un dato numérico exacto de la permeabilidad gaseosa del cemento ya endurecido, los ingenieros pueden correlacionar este valor con el tiempo de transición de la lechada (cuando pasa de estado líquido a gel y luego a sólido). Si el NSTJ3022 detecta una permeabilidad elevada, indica que la receta requiere una mayor adición de agentes bloqueadores de gas o polímeros de control de transición rápida, optimizando la fórmula para que el pozo sea inmune a las fugas y presiones anulares durante su vida operativa.
