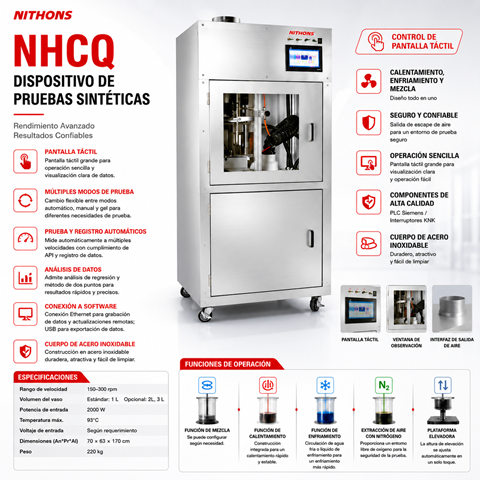

Dispositivo de Síntesis y Reacción Hidrotérmica de Alta Presión Serie NHCQ (1L / 3L)

El dispositivo de síntesis y reacción química de la serie NHCQ (disponible en capacidades de 1 Litro y 3 Litros) es un sistema de autoclave de alta ingeniería diseñado para la investigación, desarrollo y formulación de polímeros avanzados, tensioactivos y aditivos especiales utilizados en la industria del petróleo y gas. Desarrollado bajo las normativas más estrictas de recipientes de alta presión (como el código ASME Sección VIII e ISO 9001), este reactor de laboratorio permite a los investigadores simular reacciones químicas complejas bajo condiciones extremas de temperatura y presión, esenciales para la creación de la próxima generación de agentes reológicos, inhibidores de lutitas y reductores de filtrado.

En el sector de la química de fluidos de perforación, completación y estimulación de pozos, el diseño de moléculas capaces de soportar la degradación térmica en pozos ultra-profundos (condiciones HPHT) requiere procesos de polimerización molecular altamente controlados. La serie NHCQ proporciona el entorno termodinámico perfecto para la síntesis de macromoléculas a base de acrilamida, resinas sulfonadas y polímeros modificados. Al controlar con precisión milimétrica la cinética de la reacción y la velocidad de cizallamiento durante la fase de síntesis, los científicos pueden asegurar que los drilling additives resultantes posean el peso molecular y la estabilidad estructural requeridos para prevenir la degradación del fluido en el subsuelo.

1. Acoplamiento Magnético Hermético y Cinética de Agitación de Alto Torque

Uno de los desafíos más críticos en los reactores de alta presión que procesan fluidos viscosos es evitar la fuga de gases reactivos o monómeros volátiles a través del eje de agitación. La serie NHCQ resuelve esta limitación de forma definitiva al incorporar un sistema de accionamiento por acoplamiento magnético estático (Magnetic Drive Coupling). El eje del motor está acoplado a un imán exterior que transmite el torque de rotación a un imán interior blindado dentro de una camisa de aislamiento hermética de acero inoxidable. Al eliminar por completo los sellos mecánicos dinámicos tradicionales o empaquetaduras prensaestopas, el sistema garantiza una estanqueidad absoluta y libre de fugas, operando de manera segura a presiones hidrostáticas elevadas de hasta 20 MPa (2900 psi).

La velocidad de rotación está gobernada por un motor de inducción de alta potencia acoplado a un controlador lógico programable avanzado (PLC Siemens), permitiendo ajustes lineales finos desde 0 hasta 1200 rpm. El software integrado despliega toda la información en una pantalla táctil industrial de alta resolución (touchscreen HMI). A través del touchscreen HMI, el operador puede programar perfiles de agitación multietapa, lo cual es vital cuando la viscosidad del medio varía drásticamente a medida que los monómeros individuales se polimerizan en largas cadenas de gel, manteniendo una homogeneización molecular perfecta del lote de prueba.

2. Control de Temperatura PID Dual y Termodinámica Avanzada

La síntesis de polímeros de alto rendimiento suele ser un proceso fuertemente exotérmico. Si el calor liberado por la reacción de polimerización no se disipa de forma instantánea, el sistema puede experimentar un fenómeno de autoaceleración térmica (efecto gel), alterando el peso molecular del aditivo o provocando una sobrepresión peligrosa. El modelo NHCQ integra un sistema de control térmico PID de lazo cerrado dual de alta velocidad. El vaso del reactor está rodeado por una camisa de calificación eléctrica de alta potencia que eleva la temperatura interna de forma rápida hasta los 300°C, monitoreada continuamente por un sensor interno doble de platino PT100 de inmersión directa con una resolución analítica de ±0.1°C.

Para contrarrestar los picos exotérmicos, el chasis aloja un serpentín de enfriamiento interno fabricado en acero inoxidable de pared delgada conectado a una electroválvula de agua fría automatizada por el PLC Siemens. Cuando el algoritmo PID detecta que la temperatura interna supera la curva de consigna por una fracción de grado, el PLC abre el flujo de agua de refrigeración, disipando el exceso de calor de forma simétrica. Esta capacidad de termorregulación bidireccional garantiza que el proceso de síntesis ocurra estrictamente dentro de la ventana de estabilidad termodinámica optimizada, asegurando la reproducibilidad lote a lote de las resinas y polímeros sintetizados.

3. Diseño de Tapa Multi-Puerto y Metalurgia Resistente a la Corrosión

El cabezal superior del reactor NHCQ ha sido diseñado siguiendo un concepto puramente modular para facilitar operaciones fisicoquímicas complejas sin despresurizar el sistema. Dispone de múltiples puertos independientes mecanizados con roscas cónicas de alta seguridad. Entre ellos se incluye un puerto de carga de sólidos/líquidos para la adición secuencial de catalizadores durante la reacción, un termopozo cerrado para el sensor PT100, un puerto de toma de muestras por inmersión profunda con válvula de aguja independiente (que permite extraer alícuotas del polímero a alta presión para medir el avance de la reacción) y un puerto conectado a un condensador de reflujo opcional para procesos de destilación o eliminación de subproductos volátiles.

Considerando que muchas reacciones de síntesis de aditivos petroleros involucran ácidos fuertes (como el ácido clorhídrico utilizado en fluidos de estimulación) y bases concentradas, Nithons ofrece una metalurgia superior adaptada al nivel de agresividad química del proyecto. El vaso del reactor estándar está forjado en acero inoxidable AISI 316L pulido a espejo para evitar la adherencia de incrustaciones poliméricas. Sin embargo, para laboratorios que trabajan con soluciones salinas saturadas o medios altamente ácidos a altas temperaturas, el sistema puede ser revestido internamente con camisas de PTFE intercambiables o fabricado directamente en aleaciones exóticas como Hastelloy C276, Titanio o Inconel, garantizando una inmunidad absoluta frente a la corrosión por picaduras (pitting).

4. Sistemas de Seguridad Redundantes y Conectividad de Datos de Laboratorio

La seguridad operativa en reacciones a alta presión es un factor innegociable. La serie NHCQ incorpora un blindaje de seguridad pasiva y activa de múltiples niveles. En el cabezal del reactor se instala un manómetro analógico de escala expandida para una verificación visual rápida, acompañado de un transmisor de presión digital conectado directamente al PLC Siemens. Si la presión interna supera el umbral máximo de seguridad programado debido a una reacción fuera de control, el PLC corta inmediatamente la alimentación eléctrica de los elementos calefactores y activa una alarma de emergencia. Como última barrera de contención física redundante, la tapa incluye un portadisco de ruptura equipado con un disco de níquel calibrado que estalla de forma segura a una presión preestablecida, canalizando los gases hacia una línea de ventilación trasera segura.

El sistema de software integrado en el touchscreen HMI eleva la eficiencia de la investigación científica al permitir registrar, almacenar y exportar todas las variables críticas del proceso de síntesis. Los usuarios pueden visualizar en tiempo real gráficos superpuestos de temperatura interna, temperatura de la camisa, presión del reactor y velocidad de agitación. A través de su puerto Ethernet industrial, el equipo puede conectarse directamente a una computadora externa o al sistema de gestión de información de laboratorio (LIMS), permitiendo exportar las matrices de datos a hojas de cálculo para el análisis estadístico de la cinética de reacción y el modelado matemático del rendimiento de la síntesis química.

---

5. ¿Por qué elegir el dispositivo de síntesis de alta presión NHCQ? (WHY)

* Hermeticidad Absoluta por Acoplamiento Magnético: El uso de transmisión magnética estática elimina los empaques dinámicos propensos a fugas, garantizando un entorno hermético y 100% seguro para reacciones con gases inflamables o monómeros volátiles a alta presión.

* Control Térmico PID de Alta Fidelidad: Su sistema dual de calentamiento por resistencia y enfriamiento forzado automático estabiliza la temperatura con una precisión de ±0.1°C, neutralizando de forma eficaz las desviaciones moleculares causadas por reacciones exotérmicas.

* Configuración Metalúrgica a la Medida: Disponible en variantes de Acero 316L, Hastelloy o con recubrimiento de PTFE, se adapta perfectamente a la agresividad química de cualquier proceso de síntesis de aditivos, polímeros avanzados o agentes tensioactivos.

---

6. Preguntas Frecuentes sobre la Serie de Síntesis NHCQ (FAQ)

¿Cómo se realiza el proceso de descarga del producto o polímero sintetizado en el modelo NHCQ al finalizar el ensayo?
Para el modelo estándar de 1L y 3L, una vez que la reacción ha concluido, la temperatura ha descendido a niveles seguros y el sistema ha sido completamente despresurizado mediante la válvula de purga de gas, se puede accionar el sistema de elevación rápido manual o neumático (según la configuración elegida). Este mecanismo eleva el cabezal con el agitador,iniendo libre el vaso cilíndrico para extraer el polímero sintetizado de forma directa o realizar el lavado mecánico del contenedor.

¿Se puede inyectar gas a alta presión (como Nitrógeno o CO2) dentro del reactor NHCQ durante el transcurso de la reacción?
Sí. Uno de los puertos de la tapa superior está conectado a un tubo de inmersión profunda que llega casi hasta el fondo del vaso del reactor. A través de este puerto, utilizando un cilindro de gas externo equipado con un regulador de alta presión o una bomba de inyección de gas de Nithons, el investigador puede burbujear gases reactivos directamente en la fase líquida para reacciones de hidrogenación, carbonatación o para mantener una atmósfera inerte saturada de Nitrógeno ($N_2$) que prevenga la oxidación de los radicales libres poliméricos.

¿Qué mantenimiento requiere el sistema de acoplamiento magnético del NHCQ para garantizar su vida útil?
El mantenimiento es mínimo debido a la ausencia de fricción en los sellos. Los imanes permanentes de tierras raras (Neodimio o Samario-Cobalto) están sellados herméticamente y no requieren lubricación. El único cuidado crítico consiste en limpiar perfectamente el eje de agitación interno y las paletas después de cada síntesis para evitar que los residuos poliméricos altamente adhesivos se sequen y bloqueen el libre giro del buje interno de grafito o cerámica, asegurando un arranque suave en el siguiente lote de investigación.
