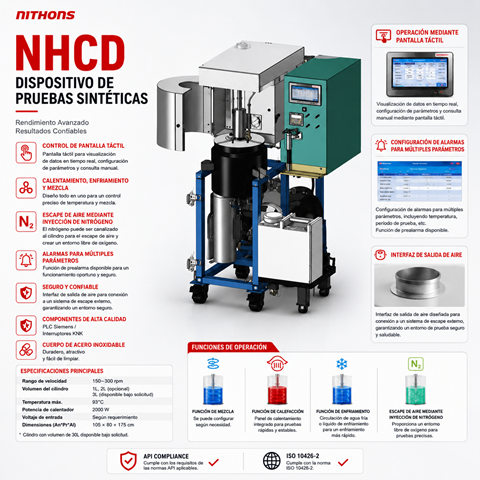

Sistema de Reactor de Síntesis en Planta Piloto de Alta Presión Serie NHCD (15L / 30L)

El sistema de reactor de síntesis en escala piloto de la serie NHCD (disponible en capacidades industriales de 15 Litros y 30 Litros) es una plataforma de ingeniería mecatrónica pesada diseñada específicamente para el escalamiento (Scale-Up), validación de procesos y producción en lotes piloto de polímeros avanzados, resinas funcionales y formulaciones químicas complejas utilizadas en la industria del petróleo y gas. Fabricado en estricta conformidad con los códigos internacionales para recipientes a presión de gran volumen (como ASME Sección VIII, Directiva Europea de Equipos de Presión PED e ISO 9001), este reactor de media escala permite la transición segura de las fórmulas químicas desde el laboratorio de investigación pura hacia la producción industrial a gran escala.

Cuando una molécula de aditivo químico o polímero de control de filtrado rinde con éxito en un micro-reactor de laboratorio (1L o 3L), su comportamiento termodinámico y reológico cambia drásticamente al expandirse a volúmenes mayores. Los fenómenos de transferencia de masa, la disipación del calor exotérmico de la reacción y la resistencia mecánica al cizallamiento se vuelven críticos, pudiendo degradar la calidad del producto si no se controlan con precisión. El modelo NHCD soluciona estos desafíos de escalamiento industrial al incorporar sistemas robustos de control térmico reactivo y una cinemática de agitación de alto torque. Esto permite a las compañías químicas petroleras producir muestras homogéneas en kilogramos para pruebas de campo en pozos reales, garantizando que los aditivos sintéticos mantengan sus propiedades de resistencia térmica (HPHT) y estabilidad a la salinidad en entornos operativos reales.

1. Motorreductor de Alto Torque y Conducción Magnética de Grado Industrial

A medida que el volumen del fluido aumenta a 15 o 30 litros durante una reacción de polimerización, la viscosidad del medio puede incrementarse de forma exponencial, requiriendo una fuerza de torque que destruiría los sistemas de agitación de laboratorio estándar. La serie NHCD implementa una unidad de potencia industrial pesada que combina un motor de inducción trifásico de alta eficiencia con un reductor de engranajes helicoidales de precisión. Este conjunto transmite la potencia mecánica a través de un acoplamiento magnético estático sobredimensionado (Heavy-Duty Magnetic Drive), encapsulado en una celda de aislamiento de aleación de alta resistencia. Este diseño elimina por completo los sellos mecánicos mecánicos dinámicos propensos a fugas y desgastes, garantizando una estanqueidad al 100% libre de emisiones volátiles bajo presiones de hasta 20 MPa.

El control de la velocidad de agitación (hasta 600 rpm continuas) está regulado por un variador de frecuencia vectorial integrado, comandado activamente por un controlador lógico programable central (PLC Siemens). La interfaz de usuario digital se presenta en una consola tipo pedestal equipada con una pantalla táctil industrial de gran formato (touchscreen HMI). A través del touchscreen HMI, el operador no solo ajusta las RPM de las palas de mezcla (intercambiables entre geometrías tipo áncora, turbina Rushton o palas de flujo axial), sino que puede monitorear de forma continua el consumo de torque del motor, un indicador indirecto fundamental para calcular el avance real del peso molecular y la viscosidad estructural de la solución polimérica en tiempo real.

2. Control Térmico de Gran Volumen y Sistemas de Disipación de Calor Exotérmico

En reactores piloto de 15L y 30L, la relación entre el área de transferencia superficial y el volumen del fluido se reduce de forma drástica en comparación con los reactores pequeños. Esto significa que el calor generado por las reacciones químicas exotérmicas tiende a acumularse rápidamente en el centro del vaso, creando gradientes térmicos peligrosos que pueden provocar una polimerización fuera de control (reacción desbocada). Para neutralizar este riesgo termodinámico, el NHCD cuenta con una arquitectura de transferencia térmica combinada. El vaso del reactor incluye una camisa exterior doble (Jacket) apta para la circulación de aceite térmico a alta temperatura o vapor, junto con un serpentín de enfriamiento interno helicoidal desmontable (Cooling Coil) fabricado en acero inoxidable pulido.

Este bucle térmico está gobernado por un avanzado algoritmo PID multivariable programado en el PLC Siemens. Cuando los sensores dobles de platino PT100 detectan un aumento brusco de temperatura debido a la cinética de la reacción, el PLC cierra el paso de calefacción y abre instantáneamente una válvula modulante neumática de agua de refrigeración forzada hacia el serpentín interno. El agua fría absorbe el exceso térmico directamente desde el centro de la masa fluida en movimiento, logrando una homogeneidad de temperatura óptima con una oscilación máxima de ±0.2°C, protegiendo las cadenas poliméricas de la degradación por sobrecalentamiento local.

3. Elevación Automatizada de Servicio Pesado y Válvula de Descarga sin Zonas Muertas

Dada la robustez metalúrgica de un reactor de 15L o 30L, la tapa superior y el conjunto de agitación magnética poseen un peso considerable (a menudo superior a los 80 kg), lo que imposibilita la manipulación manual por parte de los operadores del laboratorio. El NHCD resuelve este reto ergonómico mediante la integración de un bastidor de soporte de piso de ingeniería pesada que incorpora un sistema de elevación automatizado (Lifting System), accionado por un cilindro neumático industrial o un actuador eléctrico de husillo. Con solo presionar un botón en el panel de control, el cabezal completo se eleva verticalmente de forma suave, dejando el vaso del reactor completamente expuesto. Además, el vaso cuenta con un sistema de pivote lateral que permite el volteo mecánico parcial para facilitar las inspecciones y las tareas de lavado profundo.

Para la extracción del producto terminado de alta viscosidad, el vaciado por la parte superior es ineficiente y peligroso. El modelo NHCD está equipado en su punto más bajo con una válvula de descarga de fondo especializada (Bottom Flush Discharge Valve). El pistón de esta válvula se asienta de manera perfectamente rasa con la pared interna del fondo del reactor cuando está cerrada, eliminando cualquier espacio o "zona muerta" donde el monómero pueda estancarse sin reaccionar o solidificarse. Al abrirse mediante accionamiento neumático o manual, el pistón se retrae hacia abajo, permitiendo que el polímero viscoso fluya de forma total y limpia hacia los contenedores de recolección externos, minimizando las pérdidas de material y agilizando los ciclos de producción.

4. Protocolos de Seguridad Industrial Redundantes y Adquisición Digital LIMS

La operación con recipientes de presión de gran capacidad en plantas piloto requiere los niveles más elevados de seguridad industrial. El reactor NHCD incorpora un sistema de seguridad de triple redundancia. La presión es monitorizada en paralelo por un manómetro mecánico de seguridad y un transmisor de presión electrónico de grado industrial conectado al PLC Siemens. El software de control integra un protocolo de enclavamiento de seguridad (Safety Interlock): si la presión o la temperatura superan los límites críticos, el sistema detiene inmediatamente el calentamiento, activa la refrigeración de emergencia al 100% y emite alarmas sonoras de alta intensidad. Como última línea de defensa física ante emergencias catastróficas, el reactor incluye un portadisco de ruptura de gran diámetro acoplado a una tubería de descarga exterior, asegurando el alivio de presión instantáneo y controlado.

Toda la matriz de datos operativos generada durante el proceso de síntesis piloto es procesada por el software de adquisición avanzada de Nithons. A través de la pantalla táctil (touchscreen HMI), los ingenieros pueden visualizar históricos de tendencias, comparar perfiles cinéticos de diferentes lotes y verificar el rendimiento de los catalizadores. El sistema cuenta con conectividad Ethernet nativa bajo protocolos industriales Modbus o Profibus, lo que permite la integración directa del reactor con el sistema de adquisición de datos general de la planta piloto o con el software de gestión de información de laboratorio (LIMS), garantizando la trazabilidad digital completa exigida por los estándares de calidad internacionales.

---

5. ¿Por qué elegir el reactor piloto de alta presión NHCD? (WHY)

* Escalamiento Confiable de Procesos: Sus capacidades de 15L y 30L permiten simular con exactitud las variables cinéticas y de transferencia térmica macroscópicas, minimizando los riesgos técnicos antes de la producción industrial masiva.

* Ergonomía Mecánica Automatizada: El sistema de izaje motorizado de la tapa y la opción de volteo del vaso eliminan el esfuerzo físico del operador, reduciendo los tiempos de configuración y lavado del equipo a una fracción.

* Descarga de Fondo de Cero Residuos: Su válvula de descarga inferior enrasada elimina las zonas muertas de reacción y permite el vaciado eficiente y continuo de fluidos o polímeros de muy alta viscosidad sin dejar obstrucciones.

---

6. Preguntas Frecuentes sobre la Serie Piloto NHCD (FAQ)

¿Qué ventajas operativas ofrece el sistema de camisa dual térmica del NHCD frente a la calefacción por resistencias eléctricas directas en volúmenes de 30 Litros?
En volúmenes de 30 litros, la calefacción por resistencias eléctricas directas en la pared del vaso puede generar "puntos calientes" locales extremos debido a la alta densidad de potencia, lo que quema o carboniza los aditivos poliméricos sensibles en contacto con la pared. El sistema de camisa de circulación térmica del NHCD distribuye el calor a través de un fluido intermedio (aceite térmico o vapor) de forma homogénea y suave por toda la superficie exterior, garantizando un control térmico uniforme y previniendo la degradación térmica localizada del lote.

¿Se puede personalizar la geometría de las paletas de agitación del NHCD si procesamos polímeros tixotrópicos o fluidos no newtonianos pseudoplásticos?
Sí, por completo. El eje de agitación industrial del NHCD cuenta con un sistema de fijación modular que permite intercambiar los impulsores en el laboratorio de la planta piloto. Para fluidos de baja viscosidad en fases iniciales, se recomiendan turbinas de flujo radial; mientras que para polímeros de muy alta viscosidad que tienden a adherirse a las paredes en fases avanzadas, Nithons suministra palas tipo áncora o de cinta helicoidal doble que barren mecánicamente todo el perímetro del vaso, garantizando una transferencia de masa perfecta.

¿Qué infraestructura o servicios e instalaciones requiere el laboratorio piloto para instalar un reactor NHCD de 15L o 30L?
Debido a su diseño modular "all-in-one" montado sobre un bastidor de piso con ruedas de alta carga, el equipo ocupa un espacio compacto. Requiere una conexión eléctrica trifásica (industrial de 380V o 440V según el país del cliente), un suministro de agua de refrigeración con caudal constante (o un Chiller de Nithons acoplado) para el serpentín de enfriamiento, una línea de aire comprimido básico para el accionamiento de las válvulas neumáticas y una línea de purga o ventilación segura para conectar la salida del disco de ruptura.
