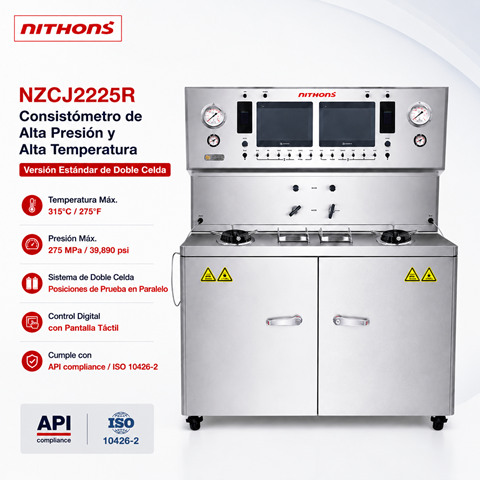

Consistómetro de Alta Presión y Alta Temperatura (HTHP) de Doble Celda NZCJ2225R

El consistómetro de alta presión y alta temperatura (HTHP) de doble celda NZCJ2225R representa el estándar definitivo en instrumentación analítica para la evaluación del tiempo de espesamiento de lechadas de cemento en la industria del petróleo y gas. Diseñado bajo una filosofía de ingeniería que prioriza la automatización inteligente y la máxima eficiencia en el flujo de trabajo, este sistema permite someter simultáneamente dos muestras de cemento completamente independientes a condiciones de simulación termobárica críticas. En total conformidad con las normativas internacionales API Spec 10, API RP 10B-2 e ISO 10426, el modelo NZCJ2225R proporciona datos cinéticos inalterables, consolidándose como la plataforma preferida por los laboratorios de fluidos de perforación y las empresas de servicios petroleros que operan en cuencas de alta complejidad técnica.

La ejecución de pruebas comparativas en instrumentos de una sola celda tradicionales introduce variables de error sistemático debido a pequeñas discrepancias en la respuesta térmica de los calentadores o en la calibración física de los sensores. El NZCJ2225R aborda esta limitación metodológica mediante su arquitectura de doble celda paralela controlada por un núcleo digital centralizado. Esta innovación elimina la desviación inter-instrumental ("zero-variance"), permitiendo a los investigadores contrastar el rendimiento de diferentes formulaciones de lechadas o evaluar el impacto exacto de diversos cementing additives extendedores y retardadores bajo condiciones ambientales idénticas. La consolidación de dos unidades de ultra alta presión en un solo chasis optimiza el espacio físico del laboratorio y reduce significativamente los costos operativos asociados con la certificación de la calidad del cemento.

1. Control de Procesos por PLC Siemens de Lazo Cerrado y Monitoreo HMI

La estabilidad en el gradiente de temperatura y presión es indispensable para no alterar la fase de inducción durante la hidratación del silicato tricálcico (C3S). El consistómetro NZCJ2225R gestiona de forma autónoma estas variables críticas mediante un controlador lógico programable industrial (PLC Siemens o Panasonic de alta velocidad). El PLC ejecuta un algoritmo PID predictivo que regula con precisión matemática los pulsos eléctricos hacia las resistencias cilíndricas de alta potencia y modula la entrega hidráulica de las bombas neumáticas. Este sistema de lazo cerrado suprime cualquier sobreimpulso (overshoot) térmico o de presión, garantizando que el perfil del ensayo replique con total exactitud las rampas dictadas por las condiciones geológicas reales del pozo.

El control operativo del instrumento está centralizado en una pantalla táctil industrial (touchscreen HMI) de alta resolución con interfaz bilingüe. A través de este panel digital, el operador puede programar, almacenar y ejecutar múltiples perfiles de prueba complejos de forma independiente para cada una de las celdas de presión. El touchscreen HMI muestra gráficos duales superpuestos en tiempo real que documentan la evolución de las unidades de consistencia Bearden (Bc), la temperatura del aceite de confinamiento, la temperatura interna de la lechada y la presión del sistema. Los datos de adquisición se guardan automáticamente en la memoria interna de estado sólido y pueden exportarse a través de conexiones de red Ethernet industriales, asegurando la total trazabilidad de la información exigida por los sistemas modernos de gestión de información de laboratorio (LIMS).

2. Innovación Reológica: Mecanismo de Potenciómetro Avanzado y Pines de Posición

La exactitud en la medición del torque transmitido por la lechada de cemento al girar a las 150 RPM ± 2 RPM estipuladas por la norma API es el núcleo del éxito del ensayo. El consistómetro de doble celda NZCJ2225R incorpora un potenciómetro de alta temperatura revolucionario que prescinde de los tradicionales recubrimientos volátiles de barniz en sus resistencias, utilizando tiras conductoras expuestas de aleaciones metálicas de alta estabilidad estructural. El ensamblaje mecánico cuenta con rodamientos cerámicos de ultra baja fricción que eliminan el ruido mecánico y resisten la agresión química de polímeros sintéticos ácidos y sales concentradas comunes en los lodos de cementación modernos.

Para facilitar los procedimientos de mantenimiento antes de cada ciclo de trabajo, el equipo integra un mecanismo patentado de **Pines de Posición del Potenciómetro**. Este sistema de posicionamiento físico asegura que el deslizador móvil se alinee de manera idéntica y precisa en cada instalación dentro de la celda de presión, erradicando los errores humanos de desalineación que descalifican las pruebas de control de calidad. Asimismo, el software nativo del PLC incluye una rutina de Calibración Digital Inteligente. El técnico es guiado paso a paso a través de la interfaz táctil para registrar los puntos de deflexión del resorte utilizando los pesos estandarizados, calculando automáticamente la ecuación de regresión lineal sin necesidad de realizar ajustes manuales complejos con herramientas físicas.

3. Factores de Seguridad Redundante y Componentes Hidráulicos Premium

La operación continua con sistemas presurizados a altas temperaturas demanda los estándares más rigurosos de seguridad industrial. El NZCJ2225R está confinado dentro de un chasis de acero estructural blindado de gran espesor que actúa como un escudo contra explosiones físicas y balísticas. El panel frontal aísla completamente al operario de las zonas de alta presión, protegiéndolo ante cualquier eventual falla estructural en los sellos. Además de los sistemas lógicos de enclavamiento integrados en el código del PLC —que detienen de inmediato los calentadores ante anomalías térmicas—, el instrumento incorpora dispositivos de seguridad física redundantes importados de marcas de referencia global.

Las líneas de alta presión, las conexiones cónicas y las válvulas de aguja que componen el circuito hidráulico principal del NZCJ2225R están fabricadas por la reconocida firma norteamericana **HIP (High Pressure Equipment Company)**, asegurando un factor de seguridad mecánica que excede con creces las presiones de trabajo estándar. La presurización uniforme y libre de pulsaciones destructivas está a cargo de bombas neumáticas de intensificación hidráulica fabricadas por **SC Hydraulic Engineering** en los Estados Unidos. Para prevenir catástrofes por sobrepresión accidental debido a obstrucciones por residuos de cemento, cada celda cuenta con un transductor de presión de alta sensibilidad y un disco de ruptura físico (rupture disk) calibrado en fábrica que se activa de forma puramente mecánica, garantizando la descompresión inmediata del sistema incluso en caso de un fallo eléctrico total del laboratorio.

4. Optimización Operativa mediante Enfriadores de Aluminio Fundido

El rendimiento de un laboratorio industrial de cementación petrolera se mide por el número de ensayos exitosos completados por jornada laboral. Al término de una prueba, cuando el cemento alcanza las 100 Bc, el cuerpo de la celda acumula una inercia térmica extrema que traditionally requería largos periodos de espera pasiva antes de poder manipular los componentes del vaso de la lechada de forma segura. El consistómetro de doble celda NZCJ2225R elimina este cuello de botella operativo gracias a la implementación de **bloques enfriadores de aluminio fundido de alta eficiencia** instalados de forma independiente en cada cámara de presión.

Estos enfriadores avanzados incorporan serpentines internos de acero inoxidable de gran diámetro que permiten la circulación de agua de refrigeración a alta velocidad y bajo alta presión. Debido a la excelente conductividad térmica del aluminio fundido, el calor acumulado en el aceite mineral de confinamiento se disipa de manera exponencial en pocos minutos, logrando reducir la temperatura de la celda de forma drástica y segura. Esta rápida estabilización térmica previene que los aditivos poliméricos residuales presentes en la muestra de cemento comiencen una cristalización acelerada en las paredes del vaso de prueba, facilitando su posterior remoción. Este diseño optimizado reduce el tiempo de inactividad entre ensayos en un 40%, permitiendo una rotación de muestras acelerada esencial durante campañas operativas críticas en el campo.

5. Ergonomía Japonesa y Diseño de Mantenimiento Humanizado

La durabilidad a largo plazo de un instrumento científico depende en gran medida de la simplicidad de sus rutinas de mantenimiento preventivo. El chasis y la distribución de los componentes internos del NZCJ2225R han sido desarrollados en estrecha colaboración con corporaciones de diseño industrial líderes en Japón, garantizando una accesibilidad insuperable para el técnico de laboratorio. Una muestra de este diseño humanizado es la configuración del tanque de almacenamiento de aceite mineral, el cual incorpora un puerto de drenaje inferior de fácil acceso y una bandeja de recolección de residuos montada sobre rieles extraíbles de extracción suave, permitiendo purgar el aceite contaminado por sedimentos pesados de cemento sin necesidad de desmontar la carrocería del equipo.

De igual manera, el filtro de aceite de alta presión del sistema cuenta con un mecanismo de desmontaje manual rápido que elimina la necesidad de utilizar llaves de impacto o herramientas pesadas que comprometan las roscas del bloque hidráulico de aleación forjada. Pensando en los desafíos de infraestructura comunes en las locaciones de pozos remotos o plataformas offshore, el equipo viene equipado de forma estándar con una **válvula de enfriamiento auxiliar de emergencia**. Ante una interrupción inesperada del suministro de energía eléctrica o aire comprimido del complejo, el operador puede activar esta línea hidráulica de forma manual para forzar la refrigeración por gravedad del agua, disipando la presión de confinamiento de manera controlada para salvaguardar la integridad de los sensores de presión y la seguridad física del personal.

6. Viabilidad Comercial Estratégica y Retorno de Inversión (ROI)

Para directores financieros y gerentes de suministros en corporaciones de servicios de cementación, la elección de la infraestructura del laboratorio debe estar respaldada por una reducción tangible del costo total de propiedad (TCO). El consistómetro de doble celda NZCJ2225R ofrece la propuesta de valor más sólida del mercado al fusionar el rendimiento analítico de dos equipos independientes en un solo espacio físico unificado. Esta consolidación arquitectónica representa un ahorro directo de más del 40% en el gasto de capital (CAPEX) relacionado con infraestructura asociada, eliminando la necesidad de duplicar los sistemas de extracción térmica, estabilizadores de voltaje eléctrico dedicados y líneas de distribución de aire seco en la mesa de laboratorio.

En términos de gastos operativos (OPEX), la centralización del sistema de automatización en un único procesador PLC y un solo panel touchscreen HMI disminuye considerablemente la complejidad y el costo de las calibraciones anuales obligatorias bajo el estándar de la industria. El mantenimiento de rutina se simplifica drásticamente al concentrar los nodos de software en una sola terminal central. Debido a la modularidad estricta implementada por Nithons en sus componentes de grado premium (como HIP y SC Hydraulic), la tasa de fallas mecánicas disminuye exponencialmente. Además, la independencia operativa de las celdas garantiza que si una cámara requiere un recambio programado de sellos dinámicos, la celda contigua puede continuar operando de manera regular, asegurando que el soporte técnico del laboratorio hacia las operaciones de perforación en campo nunca experimente interrupciones imprevistas.
