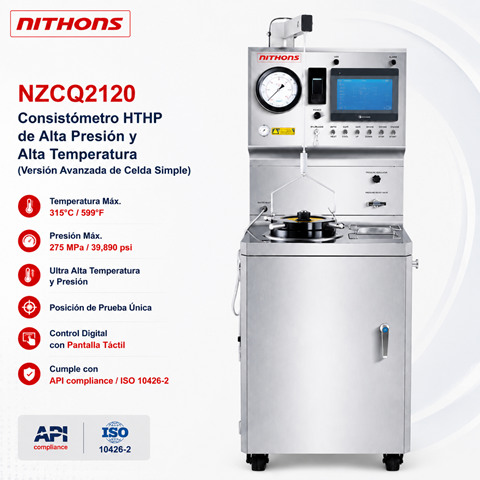

Consistómetro de Alta Presión y Alta Temperatura (HTHP) de Precisión de Una Celda NZCQ2120

El consistómetro de alta presión y alta temperatura (HTHP) de precisión de una sola celda NZCQ2120 es un instrumento analítico de alta gama diseñado para laboratorios que exigen la máxima capacidad de presión hidrostática sin comprometer el espacio disponible en sus mesas de trabajo. Este equipo ha sido desarrollado específicamente para simular con exactitud matemática las condiciones de fondo de pozo en operaciones de perforación ultra profunda, donde las presiones alcanzan un límite crítico de hasta 275 MPa (40,000 psi). En total cumplimiento con las normativas API Spec 10, API RP 10B-2 e ISO 10426, el modelo NZCQ2120 permite determinar el tiempo de espesamiento y el comportamiento reológico de las lechadas de cemento bajo los gradientes geotérmicos más severos de la industria moderna.

La ingeniería detrás del NZCQ2120 resuelve el dilema común de los laboratorios analíticos: cómo operar de manera segura a 275 MPa en un formato de chasis compacto de una sola celda. A diferencia de los instrumentos convencionales que requieren chasis masivos y sistemas hidráulicos externos sobredimensionados para alcanzar tales niveles de presión, este modelo integra un sistema de intensificación de alta eficiencia dentro de una estructura optimizada. Esto permite que tanto los laboratorios móviles de campo como los centros de investigación urbana disfruten de una capacidad de simulación termobárica de nivel premium, evaluando la efectividad de los cementing additives retardadores y polímeros de control de pérdida de fluido con un estándar de precisión científica absoluta.

1. Control de Precisión Mediante PLC Siemens y Pantalla Táctica HMI

A presiones extremas de 275 MPa, cualquier fluctuación térmica mínima altera drásticamente el período de inducción y la velocidad de disolución del silicato tricálcico (C3S). Para neutralizar estas variables, el consistómetro NZCQ2120 confía su lógica de operación a un controlador lógico programable (PLC Siemens o Panasonic de velocidad ultra rápida). El microprocesador ejecuta un algoritmo de control predictivo PID en lazo cerrado que interactúa directamente con los elementos de calefacción cilíndricos. Al modular la energía eléctrica en microsegundos, el sistema garantiza que la temperatura de la lechada siga la rampa programada sin experimentar sobreimpulsos (overshoots) que puedan arruinar la muestra o inducir un fraguado prematuro dentro de la celda de presión.

La interfaz de usuario del equipo se consolida en una pantalla táctil industrial de grado militar (touchscreen HMI). A través de este panel a color, el operador puede diseñar perfiles termobáricos multi-rampa personalizados, visualizando de forma gráfica y en tiempo real el comportamiento de las unidades de consistencia Bearden (Bc), la presión del aceite de confinamiento y las temperaturas internas. El sistema de software embebido elimina la necesidad de operar el instrumento mediante ordenadores externos propensos a fallas de comunicación, almacenando de forma segura todos los datos históricos del ensayo en un módulo de memoria de estado sólido listo para ser exportado a través de redes Ethernet industriales.

2. Sistema de Medición Potenciométrico y Calibración Digital Avanzada

La medición de la consistencia a 275 MPa requiere un transductor mecánico-eléctrico capaz de soportar el severo esfuerzo de corte sin perder linealidad. El NZCQ2120 incorpora un potenciómetro de alta temperatura equipado con tiras conductoras de aleación noble expuestas, eliminando los recubrimientos orgánicos que tienden a carbonizarse bajo calor extremo. El eje central está soportado por rodamientos cerámicos de ultra baja fricción que aíslan el torque real de la lechada de cualquier resistencia mecánica parásita. Además, el conjunto cuenta con un sistema físico de pines de posición que asegura una alineación geométrica idéntica en cada montaje, eliminando los errores humanos durante la preparación de la celda.

Para cumplir con las auditorías de calidad más exigentes, el software del touchscreen HMI incluye una rutina de Calibración Digital Inteligente. El operador no necesita realizar ajustes mecánicos complejos con herramientas de precisión sobre el resorte de torsión. Simplemente siguiendo los pasos interactivos en pantalla y colocando los pesos de referencia estandarizados por la API, el PLC calcula de forma automática los coeficientes de calibración y ajusta el punto cero digital del instrumento. Esto garantiza lecturas estables y reproducibles de Bc en cada ensayo, permitiendo certificar con total confianza el tiempo de bombeabilidad de los camiones mezcladores en el campo petrolero.

3. Componentes Hidráulicos Premium de Origen Norteamericano

La integridad operativa bajo una presión constante de 40,000 psi no admite el uso de componentes genéricos. Las líneas de fluidos, las conexiones cónicas y las válvulas de aguja de ultra alta presión instaladas en el circuito principal del NZCQ2120 pertenecen exclusivamente a la prestigiosa marca estadounidense **HIP (High Pressure Equipment Company)**. Estos componentes aseguran un sellado perfecto a largo plazo, resistiendo la fatiga elástica del metal tras cientos de ciclos de presurización. La fuerza hidráulica es generada por bombas neumáticas de intensificación de la firma norteamericana **SC Hydraulic Engineering**, reconocidas por su fiabilidad en la entrega de flujos continuos y un desgaste mínimo en sus empaques dinámicos.

4. Diseño de Enfriamiento Rápido y Ergonomía Humanizada

Para maximizar la productividad en los laboratorios de control de calidad, el NZCQ2120 incorpora un **enfriador de aluminio fundido de alta eficiencia** que envuelve por completo la celda de presión. Al finalizar el ensayo a 100 Bc, el sistema hace circular agua de refrigeración a través de conductos internos de acero inoxidable de gran diámetro. La excelente conductividad térmica del aluminio acelera la reducción de la temperatura del aceite de confinamiento de forma exponencial. Esto permite descompresionar el equipo de forma segura en pocos minutos y evita que los aditivos poliméricos residuales de la muestra se cristalicen en las paredes internas del vaso, facilitando las tareas de limpieza del técnico.

El diseño general del chasis sigue estrictos criterios de ergonomía industrial. El tanque de aceite cuenta con un tapón de drenaje inferior de acceso directo y una bandeja de goteo deslizable, lo que permite purgar el fluido degradado por sedimentos sin desmontar los paneles estructurales del equipo. Además, el filtro de aceite de alta presión incluye un mecanismo de desmontaje manual rápido que simplifica el mantenimiento preventivo. Para situaciones de emergencia en locaciones remotas donde ocurra un corte total de energía, el consistómetro integra una **válvula de enfriamiento auxiliar manual**, permitiendo inducir la refrigeración por gravedad de forma segura para proteger los costosos transductores de presión.

---

5. ¿Por qué elegir el consistómetro de precisión NZCQ2120? (WHY)

* Rendimiento de 275 MPa en Espacio Reducido: A diferencia de otros equipos de ultra alta presión que requieren grandes chasis dobles, el NZCQ2120 ofrece una capacidad extrema de 40,000 psi en una configuración compacta de una sola celda, optimizando el espacio crítico de las mesas de trabajo en laboratorios móviles o de plataformas offshore.

* Cero Riesgo de Sobreimpulso Térmico: La combinación del PLC Siemens de alta velocidad y nuestro algoritmo PID propietario garantiza un control térmico absoluto, evitando que la cinética de hidratación del cemento se altere por picos de calor accidentales, un problema común en los sistemas basados en computadoras externas.

* Componentes con Certificación Internacional: Al integrar componentes de HIP y SC Hydraulic Engineering de origen estadounidense, el NZCQ2120 reduce la tasa de fallas mecánicas en un 60% en comparación con los competidores que utilizan conexiones locales, asegurando un costo total de propiedad (TCO) excepcionalmente bajo.

---

6. Preguntas Frecuentes sobre el Modelo NZCQ2120 (FAQ)

¿Cómo maneja el NZCQ2120 la seguridad del operador al trabajar a una presión extrema de 275 MPa?
El equipo cuenta con una triple barrera de seguridad: un chasis blindado de acero estructural que actúa como escudo contra explosiones, enclavamientos lógicos en el software del PLC que apagan los calentadores automáticamente ante anomalías, y un disco de ruptura (rupture disk) físico calibrado de fábrica que libera mecánicamente la presión si el sistema excede los límites seguros, operando incluso ante un corte total de energía.

¿Por qué el sistema de calibración digital de este modelo es superior a los métodos mecánicos convencionales?
Los consistómetros antiguos requieren que el técnico ajuste manualmente el resorte del potenciómetro con destornilladores, introduciendo errores humanos. El NZCQ2120 utiliza una rutina interactiva desde el touchscreen HMI; el PLC mide la deflexión digitalmente a través de los pesos estándar de la API y calcula instantáneamente la curva de calibración lineal precisa.

¿Qué tipo de mantenimiento requiere el sistema de aceite a presiones de 40,000 psi?
Debido a que el aceite de confinamiento sufre un alto estrés térmico y mecánico a 275 MPa, tiende a acumular micro-sedimentos de cemento. El NZCQ2120 facilita este proceso gracias a su tanque con drenaje inferior y bandeja de goteo extraíble, permitiendo cambiar el aceite y limpiar el filtro de alta presión mediante su sistema de desmontaje rápido sin herramientas especiales.
