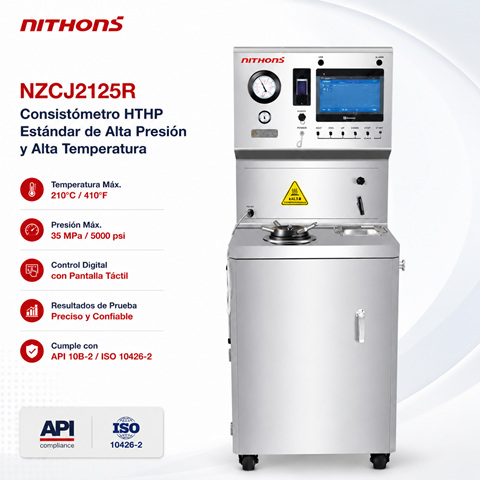

Consistómetro de Alta Presión y Alta Temperatura (HTHP) de Una Celda NZCJ2125R

El consistómetro de alta presión y alta temperatura (HTHP) de una sola celda NZCJ2125R representa la vanguardia tecnológica en el diseño de instrumentos de medición para laboratorios de cementación petrolera. Este equipo ha sido desarrollado específicamente para simular con absoluta fidelidad las condiciones extremas de presión hidrostática y gradiente térmico que experimentan las lechadas de cemento en el fondo de los pozos profundos y ultra profundos. En total conformidad con las directrices internacionales establecidas por las normativas API Spec 10, API RP 10B-2 e ISO 10426, el modelo NZCJ2125R proporciona datos críticos e inalterables sobre el tiempo de espesamiento y el comportamiento reológico del cemento, consolidándose como un activo indispensable para empresas de servicios petroleros globales y centros de investigación geológica.

Los instrumentos convencionales basados en indicadores analógicos o aquellos que dependen de computadoras externas para la ejecución del perfil térmico suelen presentar una latencia crítica en la respuesta del sistema, elevando el riesgo de pérdida de datos y sobreimpulsos de presión. El consistómetro inteligente NZCJ2125R elimina estas vulnerabilidades operativas al integrar de forma nativa el control lógico y el almacenamiento de datos en la arquitectura física del equipo. Esta independencia del sistema garantiza una estabilidad analítica superior en entornos de alta exigencia, asegurando que la caracterización de las propiedades de bombeabilidad de las lechadas y la evaluación de la dosis óptima de los cementing additives se realicen bajo los más estrictos estándares de repetibilidad científica.

1. Automatización Avanzada Mediante PLC y Pantalla Táctica HMI

La precisión en el control del perfil termobárico es el factor más determinante para evitar la alteración de la cinética de hidratación del silicato tricálcico (C3S). Para lograr este nivel de control, el consistómetro NZCJ2125R incorpora un núcleo de automatización digital gobernado por un microprocesador PLC Siemens o Panasonic de alta velocidad. Este controlador industrial de lazo cerrado ejecuta algoritmos PID predictivos que calculan en microsegundos el suministro de potencia hacia el calentador cilíndrico de alta resistencia y la frecuencia de pulsos hacia las bombas neumáticas de presión. Este diseño elimina por completo los sobreimpulsos (overshoots) térmicos o de presión正式保证实验数据不受机械扰动.

La interacción con el equipo se realiza exclusivamente a través de una robusta pantalla táctil industrial (touchscreen HMI) de alta definición. Desde esta interfaz gráfica intuitiva, el técnico de laboratorio puede configurar directamente los parámetros de temperatura, tasas de calentamiento y curvas de presurización sin necesidad de calibrar controladores físicos individuales ni manipular complejas secuencias de válvulas manuales que comprometan la seguridad operacional. El touchscreen HMI despliega en tiempo real las gráficas superpuestas de la temperatura del aceite de confinamiento, la temperatura del núcleo de la lechada, la presión hidrostática y el desarrollo exacto de las unidades de consistencia Bearden (Bc), almacenando automáticamente cada sesión en su memoria de estado sólido.

2. Innovación en la Medición de Consistencia: Potenciómetro de Alta Temperatura

El mecanismo de medición de la consistencia es el componente más crítico del instrumento. El modelo NZCJ2125R introduce un potenciómetro de alta temperatura diseñado específicamente para resistir entornos hostiles y el contacto indirecto con residuos de cemento. A diferencia de los diseños convencionales que sufren un desgaste acelerado debido a la fricción de los brazos de contacto y la degradación del barniz aislante de las resistencias a temperaturas extremas, nuestro potenciómetro utiliza tiras de resistencia expuestas de alta estabilidad mecánica sin recubrimientos volátiles. Además, el mecanismo incorpora rodamientos cerámicos especiales que exhiben un coeficiente de fricción extremadamente bajo y una resistencia superior a la corrosión química provocada por aditivos salinos y polímeros sintéticos ácidos.

Para simplificar las tareas de mantenimiento y garantizar el cumplimiento normativo antes de cada ensayo, Nithons ha desarrollado la función de Calibración Inteligente del Potenciómetro. A través del software embebido en el PLC, el operador es guiado paso a paso por la interfaz táctil para ajustar el punto cero del resorte de torsión y verificar los pesos de calibración. El sistema calcula automáticamente los coeficientes de corrección lineal y los aplica digitalmente, eliminando las imprecisiones derivadas del ajuste mecánico manual con destornillador. El conjunto del potenciómetro cuenta además con un pin de posicionamiento de alta precisión que asegura que el deslizador se alinee de manera idéntica en cada montaje,inihiendo lecturas erróneas desde el inicio del ensayo hasta el fraguado final a 100 Bc.

3. Componentes de Grado Premium y Seguridad Mecánica Redundante

Trabajar con fluidos presurizados a altas temperaturas implica una responsabilidad de ingeniería extrema. El chasis estructural del consistómetro NZCJ2125R está fabricado con placas de acero de grueso calibre que actúan como un escudo blindado de contención balística. Para garantizar que las líneas hidráulicas soporten ciclos continuos de fatiga mecánica bajo condiciones extremas, Nithons utiliza exclusivamente componentes de alta presión de marcas líderes a nivel mundial. Las líneas de fluidos, conexiones cónicas y válvulas de aguja de alta presión provienen directamente de la prestigiosa firma norteamericana HIP (High Pressure Equipment Company), asegurando un sellado perfecto y un riesgo cero de micro-fugas de aceite mineral de alta temperatura.

La generación de presión hidráulica estable está encomendada a las robustas bombas neumáticas de intensificación de la marca estadounidense SC Hydraulic Engineering. Estas bombas aseguran una respuesta de presurización lineal y uniforme, minimizando el desgaste de los sellos dinámicos del pistón gracias a su excelente diseño hidrodinámico. Adicionalmente, el sistema de seguridad mecánica incluye un transductor de presión de alta sensibilidad importado y un disco de ruptura físico calibrado con precisión de fábrica. Si la presión del sistema supera el límite de seguridad establecido por un bloqueo accidental en las tuberías, el disco de ruptura se activa instantáneamente de forma mecánica, liberando el exceso de presión hacia canales internos protegidos, independientemente de los sistemas de parada de emergencia lógicos del PLC.

4. Diseño Térmico Optimizado y Enfriador de Aluminio Fundido

El control de la disipación térmica es crucial para acortar los ciclos operativos dentro de un laboratorio con alta demanda de ensayos. Tras la conclusión de una prueba donde el cemento ha alcanzado las 100 Bc, el recipiente de presión se encuentra a una temperatura elevada que impide su manipulación segura. El consistómetro NZCJ2125R soluciona este cuello de botella mediante la integración de un enfriador de aluminio fundido de alta eficiencia. Este bloque enfriador envuelve las paredes externas de la celda de presión y cuenta con serpentines internos de acero inoxidable de gran diámetro que permiten un flujo de agua de refrigeración a alta velocidad sin restricciones.

Este avanzado diseño térmico incrementa de forma significativa el área de transferencia de calor, lo que permite reducir la temperatura interna del aceite mineral de confinamiento de manera exponencial en pocos minutos. Al acelerar la refrigeración, el sistema mitiga el riesgo de que los residuos de cemento atrapados en el vaso de la lechada comiencen una cristalización térmica acelerada que obstruya los mecanismos de acoplamiento magnético. Esta innovación reduce los tiempos muertos entre pruebas en más de un 40% en comparación con los consistómetros tradicionales que dependen de sistemas de enfriamiento por camisas de aire o serpentines delgados propensos a la acumulación de incrustaciones calcáreas.

5. Ergonomía Humana y Mantenimiento Simplificado para Laboratorios

Fieles a la filosofía de diseño centrado en el usuario, el chasis y la distribución interna del NZCJ2125R han sido optimizados en colaboración con consultoras de diseño industrial líderes, mejorando la interacción del técnico con el equipo. Un claro ejemplo de esta optimización es el sistema de mantenimiento del aceite: el tanque de almacenamiento de aceite mineral cuenta con un puerto de drenaje inferior estratégicamente ubicado y una bandeja de goteo extraíble montada sobre rieles mecánicos de fácil acceso. Esto permite a los técnicos de laboratorio realizar el vaciado, la limpieza de sedimentos pesados y el reemplazo del aceite térmico sin necesidad de desmontar los paneles del equipo o desconectar las bombas de alta presión.

编排Tuberías y conductos de purga sigue un patrón de simetría industrial. El filtro de aceite de alta presión incorpora un sistema de desmontaje rápido que no requiere el uso de llaves inglesas ni herramientas pesadas que puedan dañar las roscas del bloque hidráulico. Para entornos donde ocurren interrupciones imprevistas del suministro eléctrico en la locación del pozo, el equipo incluye una válvula de enfriamiento auxiliar de respaldo. Esta configuración de seguridad permite inyectar agua de refrigeración de forma manual para forzar la reducción térmica de la celda de presión y realizar una descompresión controlada, protegiendo tanto la integridad del transductor de presión como la seguridad física de los técnicos del laboratorio de fluidos.

6. Valor Comercial Estratégico y Retorno de Inversión (ROI)

Para directores de laboratorios y gerentes de compras corporativas en la industria petrolera, la adquisición de infraestructura analítica debe justificarse mediante un análisis riguroso del costo total de propiedad (TCO). El consistómetro de una sola celda NZCJ2125R ofrece la combinación ideal entre un gasto de capital (CAPEX) altamente competitivo y unos costos operativos (OPEX) excepcionalmente bajos a largo plazo. Al utilizar componentes globales estándar de alta gama (como HIP y SC Hydraulic), la frecuencia de reemplazo de refacciones críticas disminuye drásticamente, eliminando los costosos tiempos de inactividad que retrasan la certificación de las lechadas antes de las operaciones de bombeo en los camiones mezcladores de campo.

La versatilidad de su motor de velocidad variable (ajustable desde la pantalla táctil) expande las capacidades del instrumento más allá de las pruebas rutinarias de la norma API. El NZCJ2125R puede ser empleado en proyectos de investigación avanzada, simulaciones de bombeo prolongado para operaciones de remediación (squeeze cementing) y caracterización de fluidos espumados o geles espaciadores complejos. Al consolidar una fiabilidad mecánica de grado industrial con la flexibilidad de un software con capacidad de actualización remota, Nithons asegura que su inversión permanezca tecnológicamente vigente frente a los cambios metodológicos de las próximas décadas en la ingeniería de completación de pozos HPHT.
